“太难了！”，经常会听到小白抱怨自己主板跳线不知道如何插，但其实只要你通过几分钟的时间学习，跳线接法难度也不过如此。由于电脑上不少接口都有防呆设计，避免我们在电脑组装的过程中造成插反或者插错的情况，对于小白装机来说，最难的地方无疑在于机箱与主板之间的跳线接法，因为有些需要区别正负极，也没有防呆设计，如果没有真正的学习过，不知道如何插或者插错是十分正常的事情。主板上跳线怎么插？下面装机之家晓龙分享一下电脑组装教程之主板跳线接法图解，手把手教您如何搞定主板跳线，希望能够帮助到广大装机用户。

主板插线怎么安装（电脑主板插线的安装教程） 第2张

电脑组装教程之主板跳线接法图解

我们首先来认识一下机箱上所有的连接线，POWER_LED是电源指示灯、HDD_LED是硬盘指示灯、POWER SW是开关机按键 、RESET SW是重启按键，机箱前置USB3.0接口、AUDIO是机箱前置音频，机箱前置USB2.0接口等。

主板插线怎么安装（电脑主板插线的安装教程） 第4张

机箱连接线

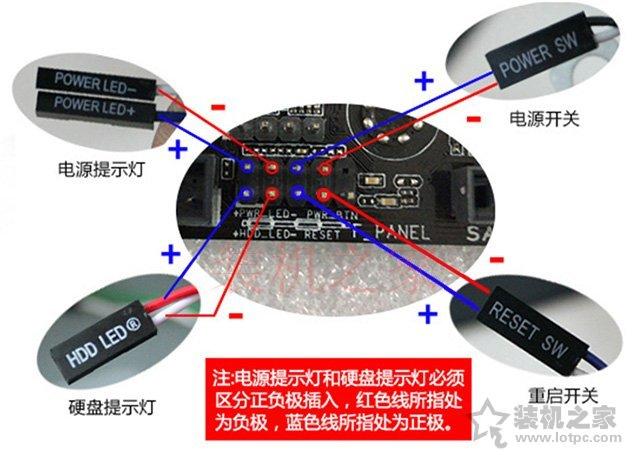

POWER_LED电源指示灯、HDD_LED硬盘指示灯、POWER SW开关机按键 、RESET SW重启按键这四个跳线属于一组，白色线材为负极，彩色线材为正极。

1、开关跳线接法

开关跳线接法是装机最难的地方，就以以下的跳线9针插针为例，这是最常见的插针，当然也有些主板有些不同，我们需要根据主板标识来进行依个插入。

主板插线怎么安装（电脑主板插线的安装教程） 第6张

开关插针

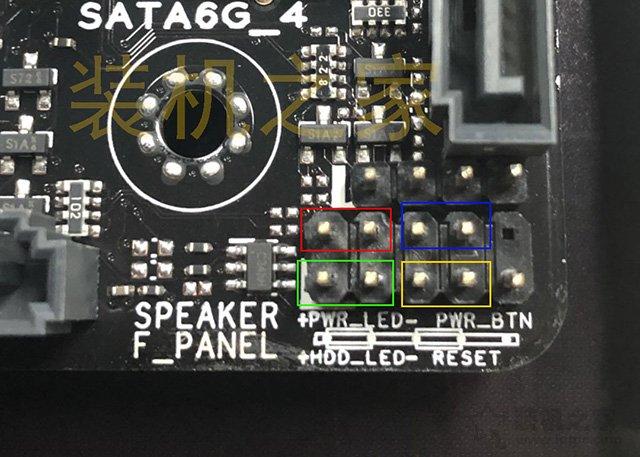

注：跳线下面有标识，左边+（正极），右边-（负极）。

红色框标识是PWR_LED，对应机箱连接线的Power LED的跳线，需要区分正负极。

绿色框标识是HDD_LED，对应机箱连接线的HDD_LED的跳线，需要区分正负极。

黄色框标识是RESET，对应机箱连接线的RESET SW跳线，不需要区分正负极。

蓝色框标识是PWR_BTN，对应机箱连接线的Power SW跳线，不需要区分正负极。（有些主板开关标识可能不是PWR_BTN，例如Power SW、PW、PWR，POWER以及ON/OFF，都代表开关，意思是一样的。）

主板插线怎么安装（电脑主板插线的安装教程） 第8张

机箱与主板跳线接法图解

注：有些主板的接针不同，其实我们只需要根据主板上标识来正确插入就可以了。

2、CPU_FAN插针

主板上的CPU_FAN是CPU散热器风扇专用接口，带有防呆接口设计，一般不会插错的。不少小白误将CPU散热器风扇的电源线插到了CHA_FAN，那么就会造成主板BIOS中无法监控风扇转速，实现智能调速功能等问题，可能还会出现开机F1报错，我们按F1键才能正常开机。

主板插线怎么安装（电脑主板插线的安装教程） 第10张

CPU散热器专用接口

主板插线怎么安装（电脑主板插线的安装教程） 第12张

对应CPU散热器风扇供电接口

有些偏高端的主板，除了CPU_FAN之外，还有可能有CPU_OPT或者AIO_PUMP接口，这个两个主要是水泵供电接口。

3、USB2.0插针

主板上的USB2.0插针，主要是为了给机箱前置USB2.0提供跳线，一般为9针插针，并且在主板上方或者下方有标注USB，设有防呆设计，反插无法插进去。

主板插线怎么安装（电脑主板插线的安装教程） 第14张

USB 2.0插针

主板插线怎么安装（电脑主板插线的安装教程） 第16张

对应机箱USB跳线

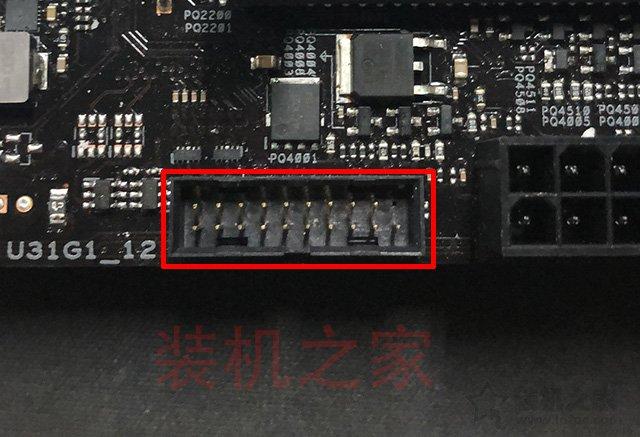

还有一些机箱前置I/O上设有USB3.0接口，如下图所示就是USB3.0接口，USB 3.0又名USB 3.1 Gen 1，19针插针，找到机箱的USB3.0接口连接线插上就可以了。

主板插线怎么安装（电脑主板插线的安装教程） 第18张

USB 3.0

主板插线怎么安装（电脑主板插线的安装教程） 第20张

对应机箱USB3.0跳线

也有的机箱前置I/O面板还支持USB 3.１接口，又叫USB 3.1 Gen 2 ，图上U31G2_E1标识其实就是USB 3.1 Gen 2 缩写。

主板插线怎么安装（电脑主板插线的安装教程） 第22张

USB 3.１

4、机箱风扇插针

主板插线怎么安装（电脑主板插线的安装教程） 第24张

机箱风扇插针

主板插线怎么安装（电脑主板插线的安装教程） 第26张

对应机箱风扇供电接口（四针代表支持PWM温控）

CHA_FAN是机箱风扇插针，如果您配有机箱风扇，都是插入到这个插针上的，有些主板会配备多个风扇插针，例如CHA_FAN 1，CHA_FAN 2，CHA_FAN 3编号。此外，有些主板上是SYS_FAN插针，也是属于机箱风扇的插针。

5、音频插针

机箱上的前置音频插针，主板上可能会标注AAFP、FP AUDIO等，插针特征是上４针下５针，如果您这个插针不接，可导致耳机或者麦克风等设备插入机箱前置音频接口上没有声音。

主板插线怎么安装（电脑主板插线的安装教程） 第28张

AAFP插针

主板插线怎么安装（电脑主板插线的安装教程） 第30张

对应机箱AC97或者HD AUDIO接口

6、灯效插针

主板上的灯效接口，3针的接口为5V的供电，不能正反双插，3针带来的光效可以通过编程让不同的灯组显示不同的颜色变幻，而4针的接口为12V供电，4针带来的光效是让LED灯都显示相同的光效，不支持正反双插，4针RGB灯针要注意正负极。两者不能相互通用，每个插针上会有电压标识，大家可以根据自己的风扇实际规格来选择，如果出现风扇过多的情况，可以使用集线器来进行连接。

主板插线怎么安装（电脑主板插线的安装教程） 第32张

灯效插针（+12v上方带白框的插针为正极）

以上就是装机之家分享的电脑组装教程之主板跳线接法图解，这也是小白装机最难之处，如果遇到不同的情况，我们还可以参考主板中附送的说明书，通过以上装机之家小编手把手教您如何插主板跳线，相信大家已经知道各个插针的作用和接法了，希望本文能够帮助到大家，如果大家遇到电脑上的问题，不妨微信关注“装机之家科技”公众号，有问必答，经常会为广大电脑爱好者更新最新硬件知识、电脑配置、性能天梯图等。
