三极管的作用与功效有哪些（三极管的用途分析）

晓艺 • • 懂百科

三极管的介绍：

三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件。其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。

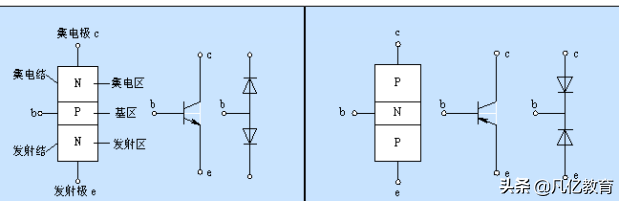

三极管是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。（图一）

c

三极管的作用与功效有哪些（三极管的用途分析） 第2张

图一

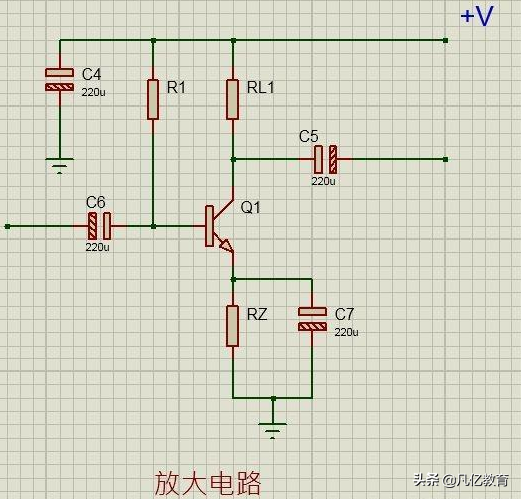

三极管主要用途:1.放大，（工作时，三极管工作在放大区）用来组成放大电路。

三极管的作用与功效有哪些（三极管的用途分析） 第4张

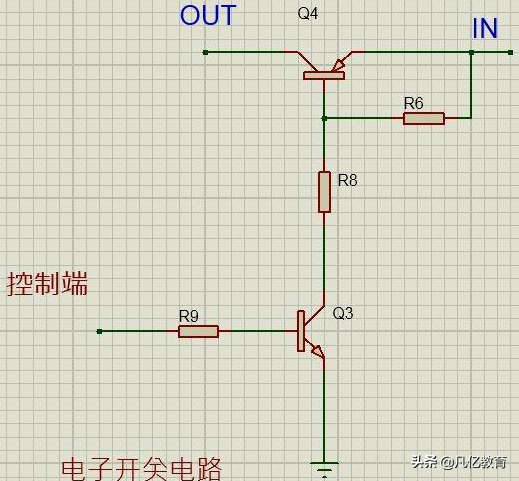

图二2.电子开关，（工作时，三极管工作在饱和区和截止区），用来控制电路通断。

三极管的作用与功效有哪些（三极管的用途分析） 第6张

三极管的特殊用途：

半导体三极管除了构成放大器和作开关元件使用外，还能够做成一些可独立使用的两端或三端器件。

三极管的作用与功效有哪些（三极管的用途分析） 第8张

1. 扩流。

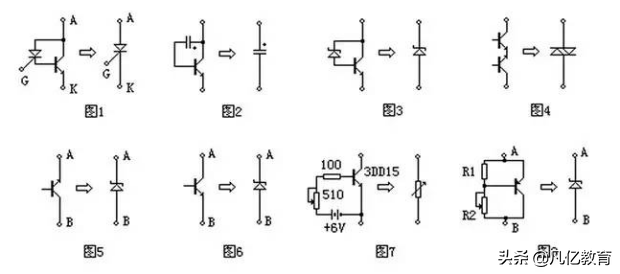

把一只小功率可控硅（晶闸管）和一只大功率三极管组合，就可得到一只大功率可控硅，其最大输出电流由大功率三极管的特性决定，见附图1。图2为电容容量扩大电路。利用三极管的电流放大作用，将电容容量扩大若干倍。这种等效电容和一般电容器一样，可浮置工作，适用于在长延时电路中作定时电容。用稳压二极管构成的稳压电路虽具有简单、元件少、制作经济方便的优点，但由于稳压二极管稳定电流一般只有数十毫安，因而决定了它只能用在负载电流不太大的场合。图3可使原稳压二极管的稳定电流及动态电阻范围得到较大的扩展，稳定性能可得到较大的改善。

2. 代换。

图4中的两只三极管串联可直接代换调光台灯中的双向触发二极管；图5中的三极管可代用8V左右的稳压管。图6中的三极管可代用30V左右的稳压管。上述应用时，三极管的基极均不使用。

3. 模拟。

用三极管够成的电路还可以模拟其它元器件。大功率可变电阻价贵难觅，用图7电路可作模拟品，调节510电阻的阻值，即可调节三极管C、E两极之间的阻抗，此阻抗变化即可代替可变电阻使用。图8为用三极管模拟的稳压管。其稳压原理是：当加到A、B两端的输入电压上升时，因三极管的B、E结压降基本不变，故R2两端压降上升，经过R2的电流上升，三极管发射结正偏增强，其导通性也增强，C、E极间呈现的等效电阻减小，压降降低，从而使AB端的输入电压下降。调节R2即可调节此模拟稳压管的稳压值，等效为稳压管。
