电缆型号选择计算公式(电线电缆种类及选型计算)

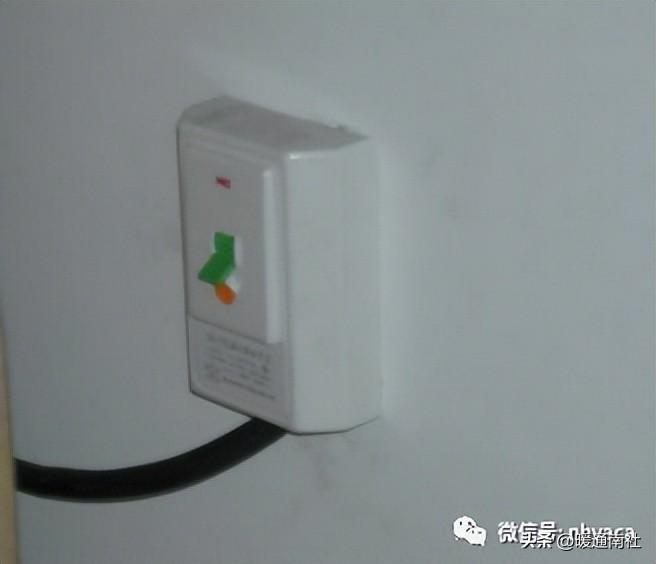

导线过细过长,将导致空调电机难以启动。

电缆型号选择计算公式(电线电缆种类及选型计算) 第2张

导线截面过小,容易引起火灾。

电缆类型选择的依据:

选择电线电缆时要考虑用途、敷设条件及安全性. 例如:

1、根据用途不同,可选用电力电缆、电磁线和控制电缆等。

2、根据敷设条件不同,可选用一般塑料电缆、铠装电缆、抗腐蚀电缆、耐火电缆等。

3、根据安全性要求,可选用不延燃电缆、阻燃电缆、无卤物阻燃电缆、耐火电缆等。

电缆型号选择的思路:

1、确定电线电缆的使用规格(导体面积)时,一般应考虑发热,电压损失,经济电流密度,机械强度等因素。

2、根据经验,低压动力线路因其负荷电流较大,故一般应先按发热条件选择截面,然后再演算其电压损失和机械强度;

3、 对高压线路,可先考虑经济电流密度,再考虑电压损失和机械强度。

4、而高压架空线路,应先考虑机械强度

电缆型号的选择:

1、根据用电设备的总功率计算出电气设备需要的电流 I1;

2、根据电线电缆的面积计算出电线电缆允许载流量I2;

3、使I2 大于I1,且留出一定的余量即可。

功率、电压、电流的换算:

符号表示:

热能:Q,功率:P,电压:U,电流:I,电阻:R,时间:t,长度:l,面积:S,体积:V,半径:r,直径:d。

直流电路中:

P=UI

Q=Pt=UIt=I2Rt=U2t/R

S=∏r2= ∏(d/2)2

V=Sl= ∏r2l

单项220V电路:

电动机:∵ PN=P1/η

P1=UICOSØ

∴ PN=UICOSØ/η

∴ I=PN/UCOSØη

实际应用中COSØ=0.85左右,η=0.6左右,当P=1KW时:

I=1KW/220VX0.85X0.6 ≈8A

电热设备:根据欧姆定律 P=UI

∴I=P/U=1KW/220V≈5A

得出:单项220V电路:

电动机电路:1KW—8A

电热电路:1KW—5A

三项380V电路中:

∵Pn=P1/η=√3UICOSØ/η

∴I=Pn/√3UCOSη=IKW/1.732×380V×0.85×0.86

∴I≈2A

得出:三项380v电路中:1KW—2A。

各线路中,功率与电流对应关系:

(1)单项220V电路

1电动机电路 1KW—8A

2电热设备 1KW—5A

(2) 三项220V电路 1KW—3.5A

三项380V电路 1KW—2A

低压660V电机 1KW—1.2A

高压3KV电机 4KV—1A

高压6KV电机 8KW—1A

电缆承载电流量:

不同规格不同型号的电缆在不同的环境条件下敷设,所能承载的电流量均会有所不同。

最准确的电缆载流量,可查阅电缆载流量表。

比较方便的做法是依据以下口诀:

口诀:

十下五,百上二,二五三五四三界,七零九五两倍半,穿管温度八九折,裸线加一半,铜线升级算!

口诀“十下五”是指截面在10以下,载流量都是截面数值的五倍。

“百上二”是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。这就是口诀“25、35,四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一种倍数。

从上面的排列还可以看出:倍数随截面的增大而减小,在倍数转变的交界处,误差稍大些。

后面三句口诀便是对条件改变的处理

“穿管、温度,八、九折”是指:若是穿管敷设(包括槽板等敷设、即导线加有保护套层,不明露的),计算后,再打八折;

若环境温度超过25℃,计算后再打九折,若既穿管敷设,温度又超过25℃,则打八折后再打九折,或简单按一次打七折计算。

对于裸铝线的载流量,口诀指出“裸线加一半”即计算后再×1.5。

对于铜导线的载流量,口诀指出“铜线升级算”,即将铜导线的的截面排列顺序提升一级,再按相应的铝线条件计算。

案例分析:

案例1:住宅楼

电缆型号选择计算公式(电线电缆种类及选型计算) 第4张

案例2:动力车间电线电缆设计分析

某动力车间的锅炉房用鼓风机,380V,5KW。试分析需要配备什么样的电线电缆?

根据功率计算需要电流:15KW30A;

4²的铜芯线的允许载流量:6×5=30A;

考虑到启动问题 应选6²的铜芯线;

环境特殊:应配线管,用耐火线;

结论:选NHA/ZRA—YJV,3×6+1×4的电缆。

案例3:一商厦用电线电缆分析

电缆型号选择计算公式(电线电缆种类及选型计算) 第6张

小型制冷机:5KW:(三项);12KW--24A;

∴选3×4+2.5的4芯的yjv电缆线即可。

中央空调:20KW;20KW--40A;

∴选3×6+2.5的4芯的yjv电缆线即可。
