漏电保护器接线方法（漏电保护器接线教学）

晓艺 • • 懂百科

漏电保护器是家庭电路必备的电气保护元器件，重点是用来保护人身触电来使用的，关于漏电保护器的功能作用，接线以及注意事项是每一个电工入门者所需要掌握的基础知识。

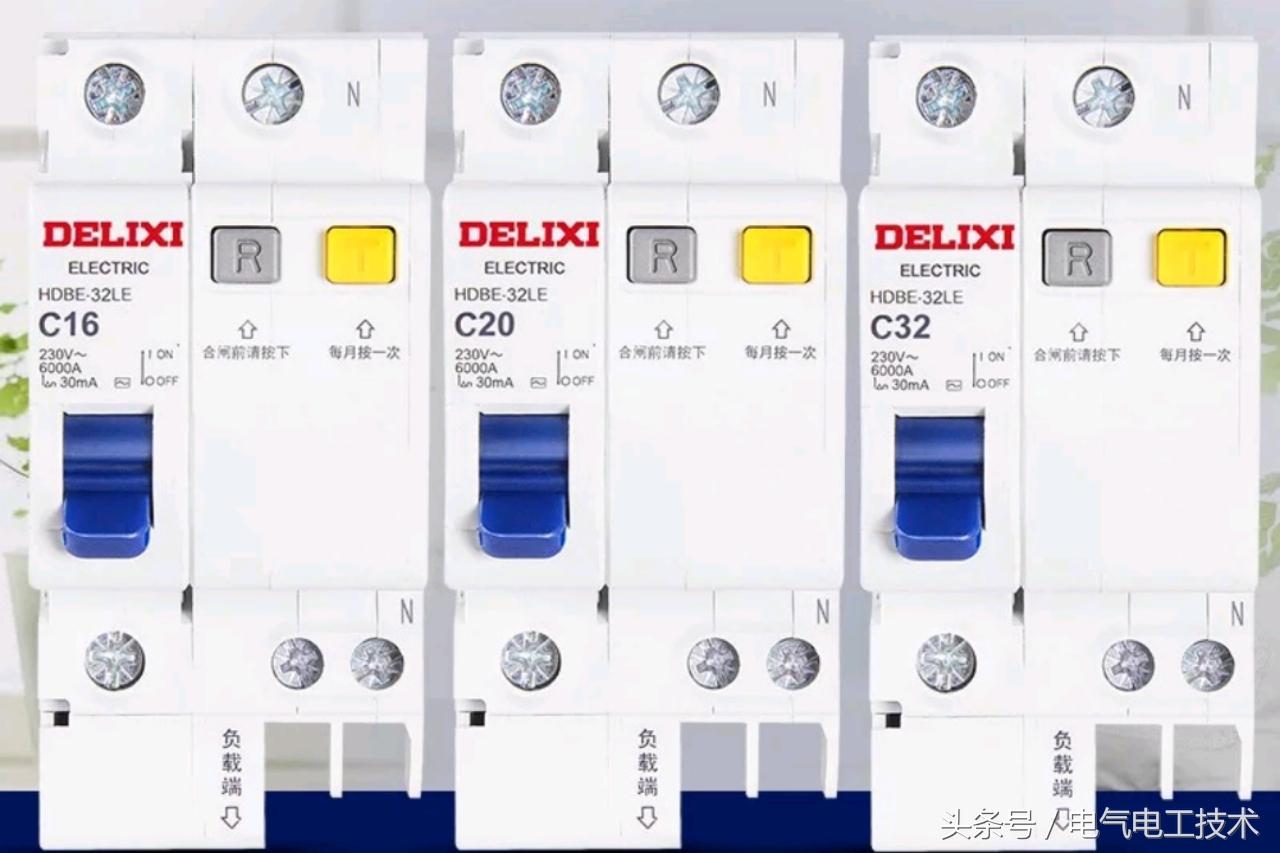

漏电保护器接线方法（漏电保护器接线教学） 第2张

​​很多的刚入门学习电工的师傅都留言:漏电保护器到底应该怎么接线？左零右火吗？还是左火右零？有什么硬性的规范要求吗？漏电保护器的接线也是电工初学者很容易弄混乱的地方，今天我们就重点来看看漏电保护器的接线，功能和使用:

漏电保护器接线方法（漏电保护器接线教学） 第4张

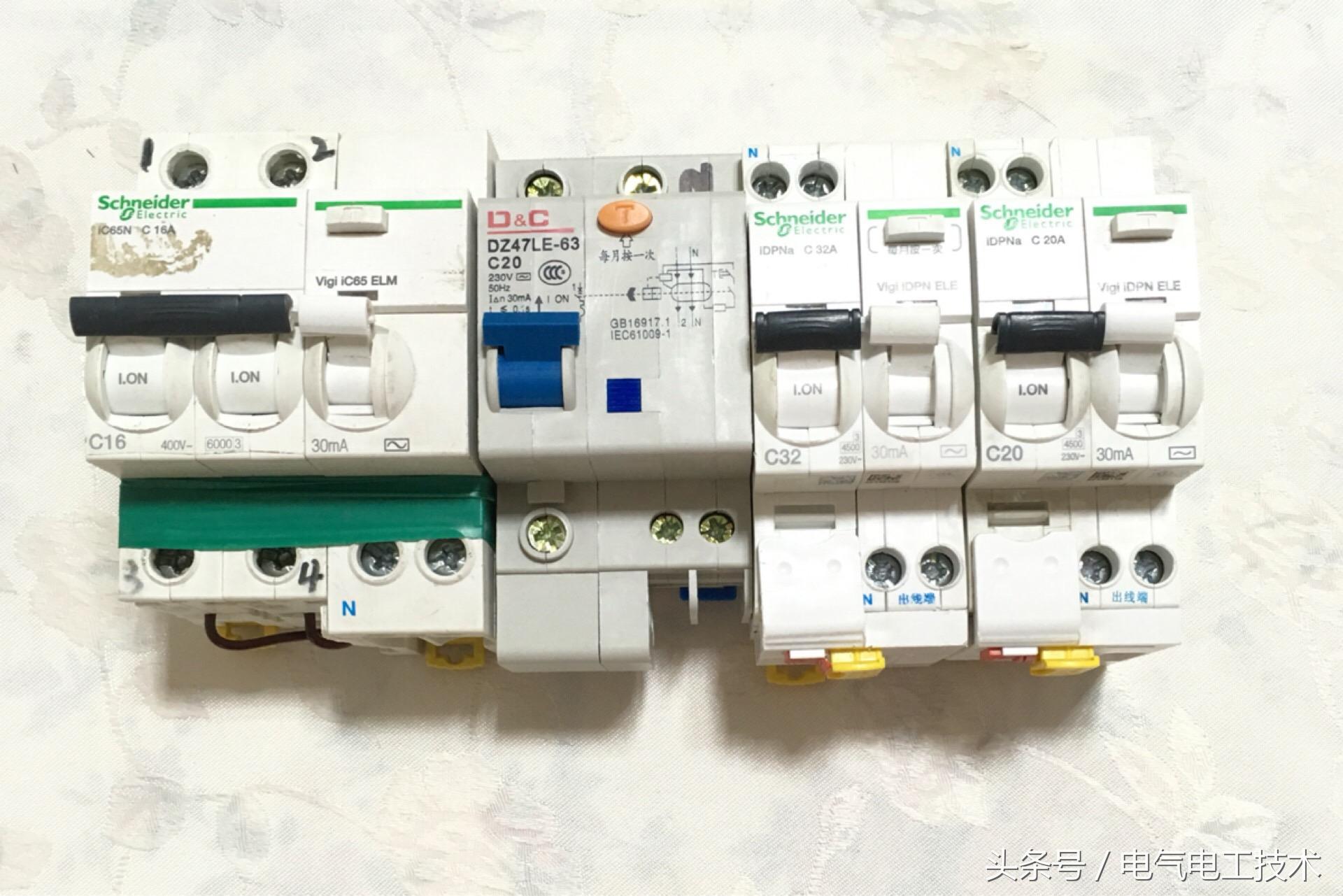

​我们以最常见的三个漏电保护器:2P的漏电保护器和1P+N漏电保护器为例来看看:

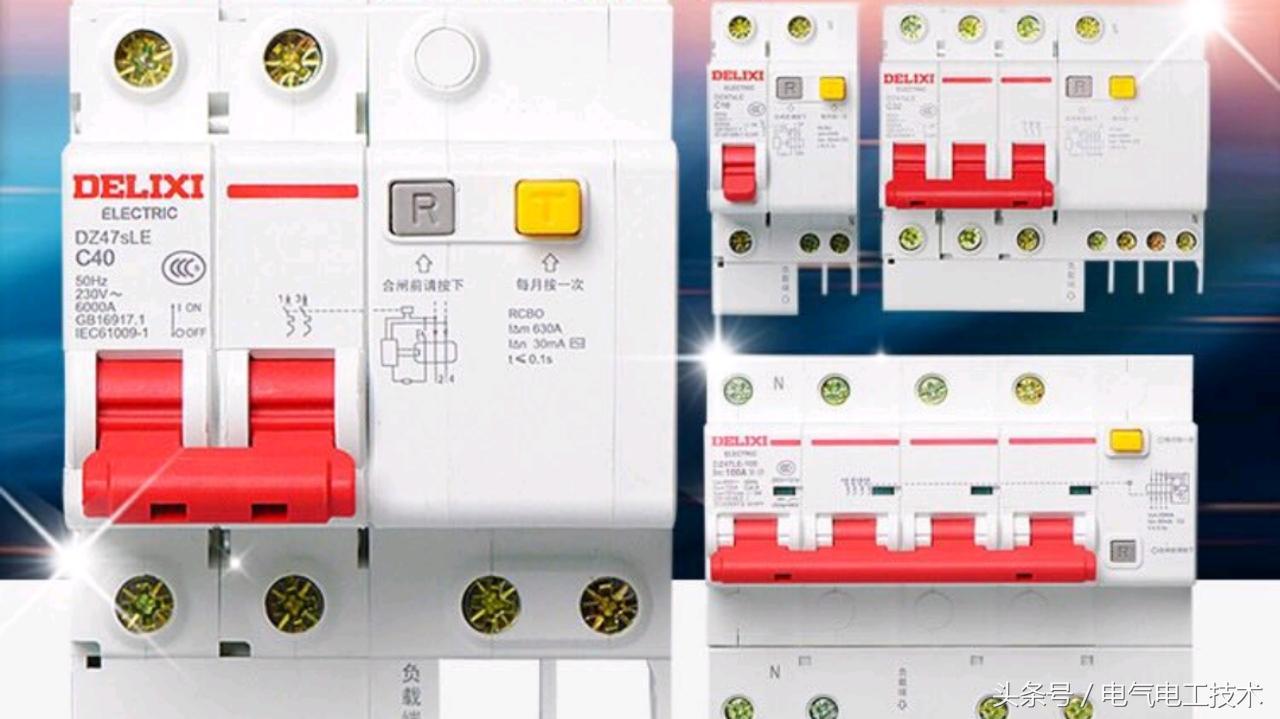

漏电保护器接线方法（漏电保护器接线教学） 第6张

一，漏电保护器的功能:

漏电保护器主要对电路进行短路保护，过载保护和漏电保护，当电路出现短路，过载和漏电故障的时候，漏电保护器就会跳闸保护。

二，漏电保护器的接线。

对于漏电保护器的接线我们一定要看清楚有没有明确的零线N标识，一般情况下漏电保护器的N线标识在哪里，我们就需要接N线！

1，2P漏电保护器的接线:

漏电保护器接线方法（漏电保护器接线教学） 第8张

接线解释:这个2P漏电保护器的N线标识在左侧，我们的接线为:左零N右火L。

2，第一个1P+N漏电保护器:

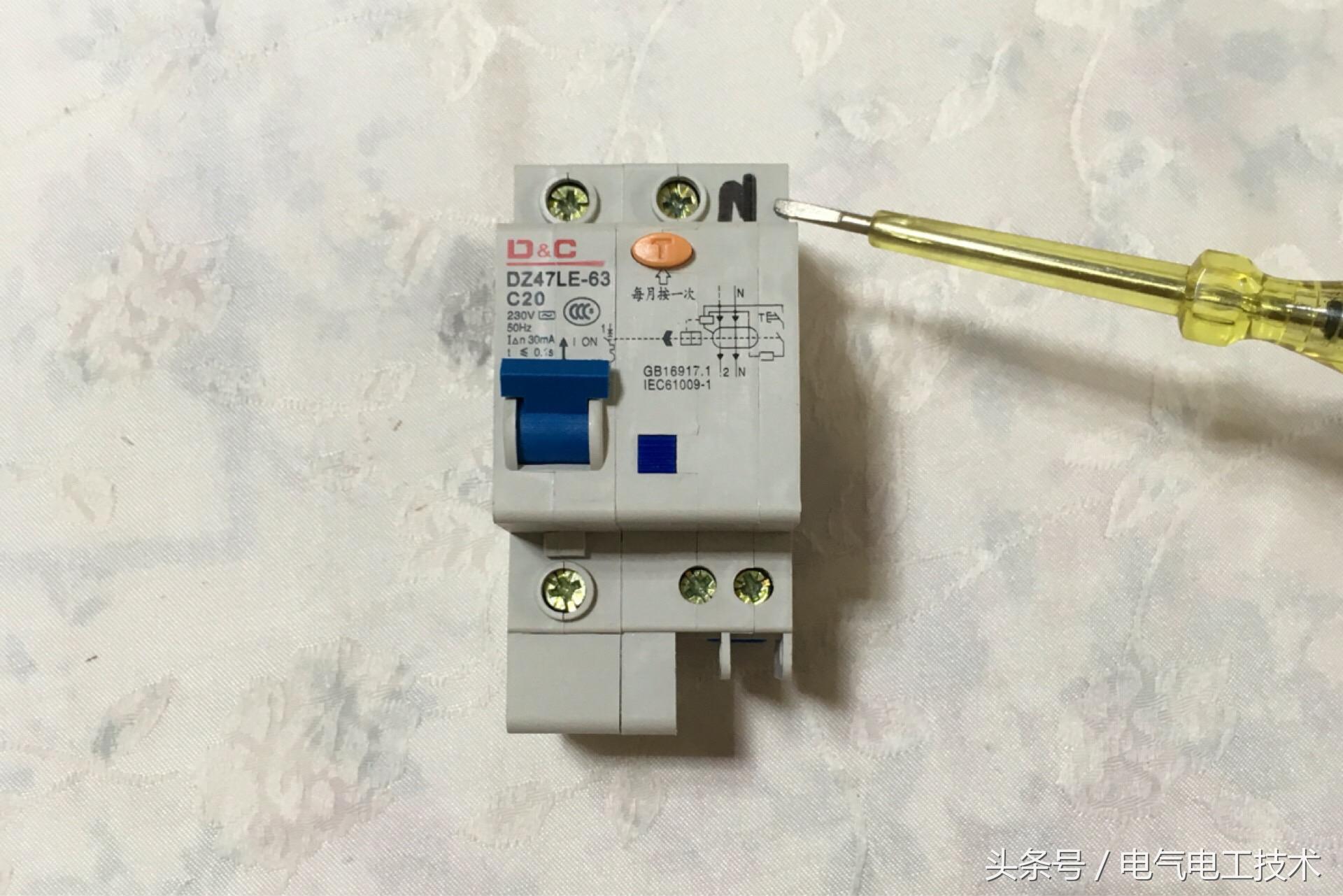

漏电保护器接线方法（漏电保护器接线教学） 第10张

接线解释:可以看到这个1P+N漏电保护器的N线标识同样在左侧，我们的接线方法是:左零N线右火L线。

3，第二种1P+N的漏电保护器:

漏电保护器接线方法（漏电保护器接线教学） 第12张

​接线解释:可以看到零线N的标识在右侧，那么我们的接线就是:左边接火L线，右边接零N线。

三，漏电保护器为什么要这样接线？当漏电保护器跳闸保护的时候是断开火线L？零线N？还是同时断开火线L和零线N？我们下面通过万用表来重点测量:

提醒:万用表打至蜂鸣档或者二极管档，黑表笔插COM，红表笔插电压电阻插孔。

1，2P漏电保护器合闸状态时，万用表测量:

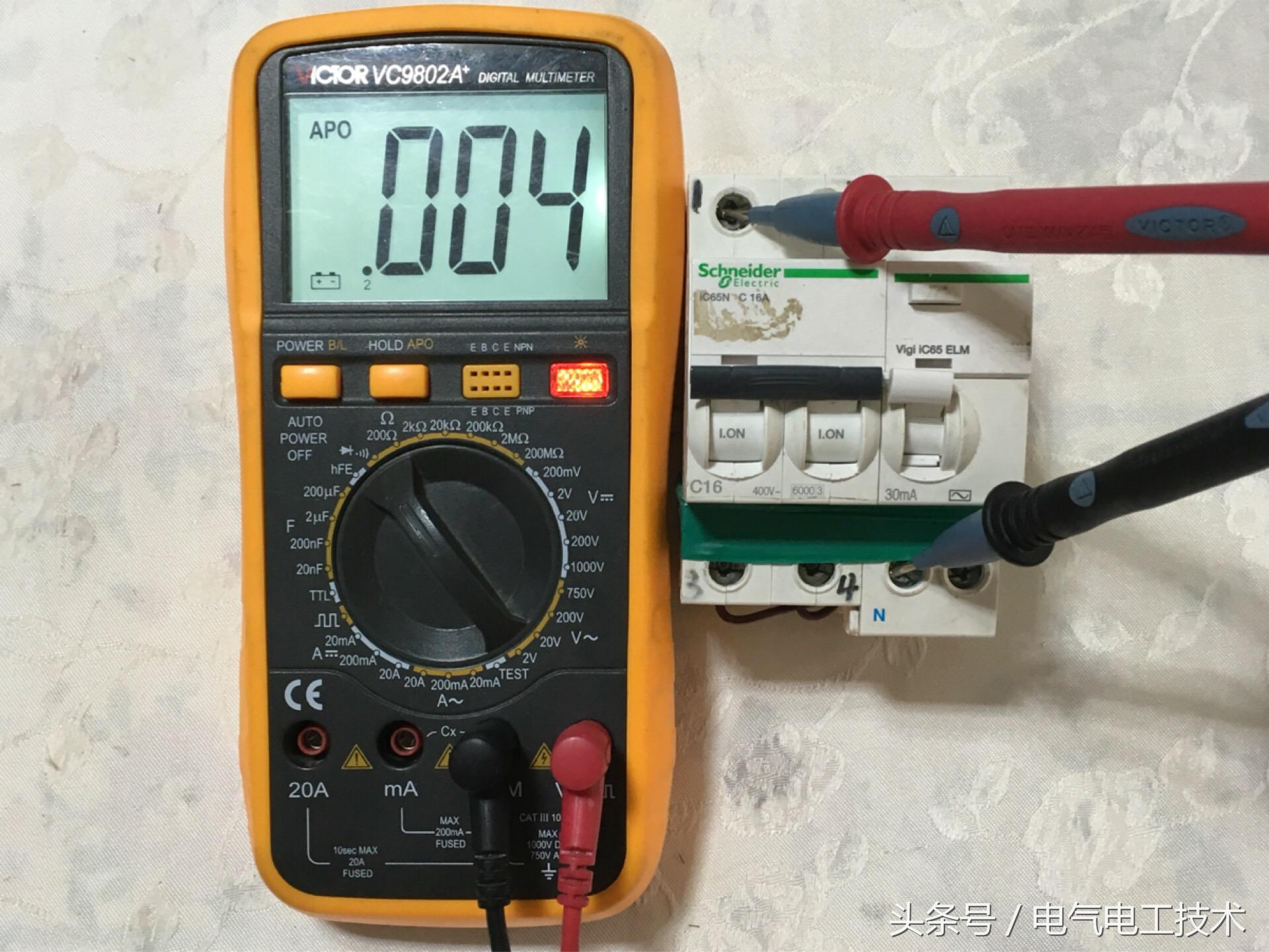

漏电保护器接线方法（漏电保护器接线教学） 第14张
漏电保护器接线方法（漏电保护器接线教学） 第16张

可以看到合闸状态时，零线N上下端子接通，火线L上下端子接通。

2P漏电保护器分闸状态时，万用表测量:

漏电保护器接线方法（漏电保护器接线教学） 第18张
漏电保护器接线方法（漏电保护器接线教学） 第20张

可以看到分闸状态时，漏电保护器同时切断了火线L和零线N。

2，第一个1P+N漏电保护器。

合闸状态时，万用表测量:

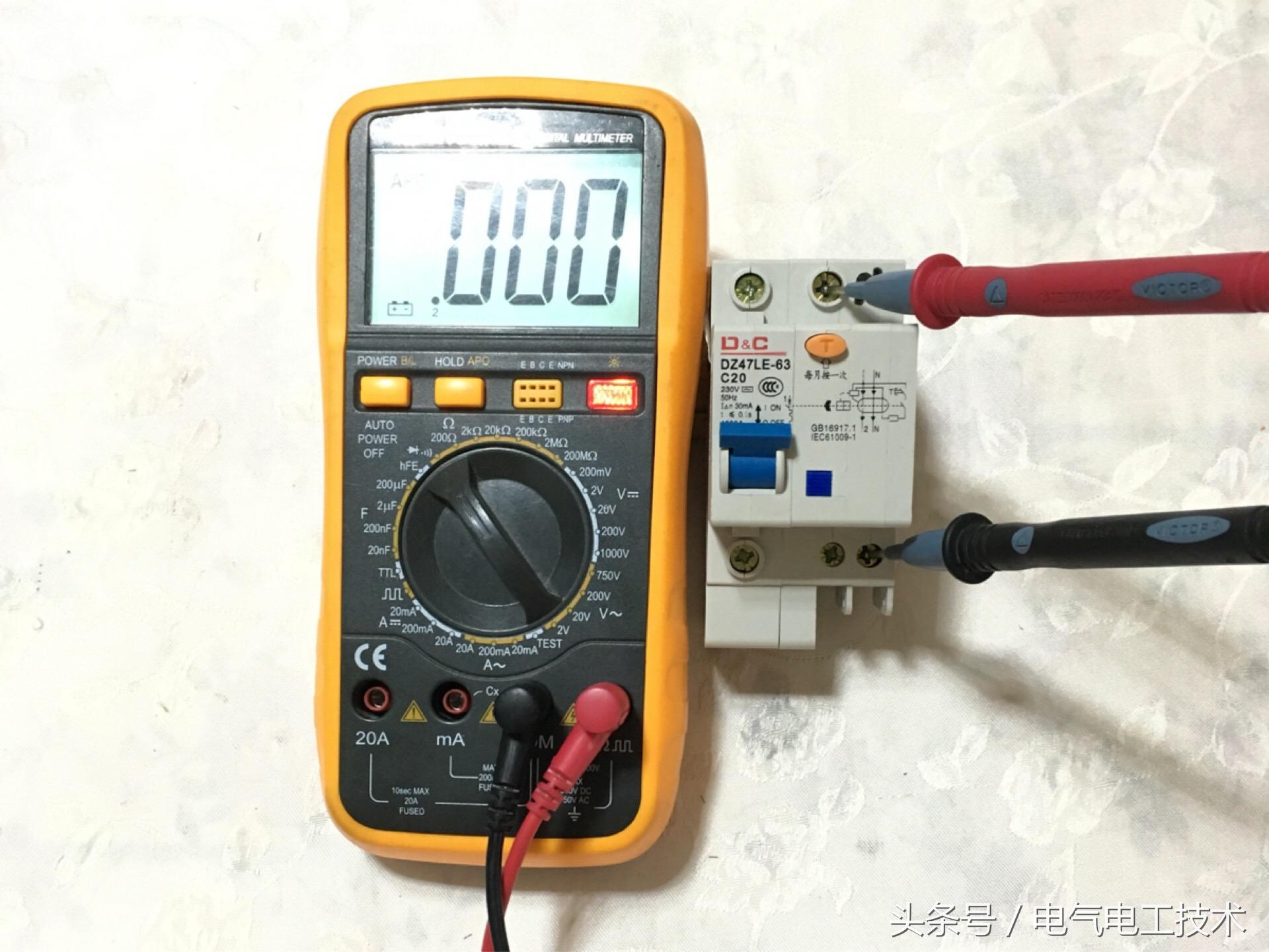

漏电保护器接线方法（漏电保护器接线教学） 第22张

​

漏电保护器接线方法（漏电保护器接线教学） 第24张

合闸状态时，火线L上下端子接通，零线N上下端子接通。

​​​分闸状态时，万用表测量:

漏电保护器接线方法（漏电保护器接线教学） 第26张
漏电保护器接线方法（漏电保护器接线教学） 第28张

分闸状态时，这一个1P+N漏电保护器同时切断了火线L和零线N。

3，第二个1P+N漏电保护器:

合闸状态时，万用表测量:

漏电保护器接线方法（漏电保护器接线教学） 第30张
漏电保护器接线方法（漏电保护器接线教学） 第32张

合闸状态时，火线上下端子接通，零线上下端子接通。

分闸状态时，万用表简单测量:

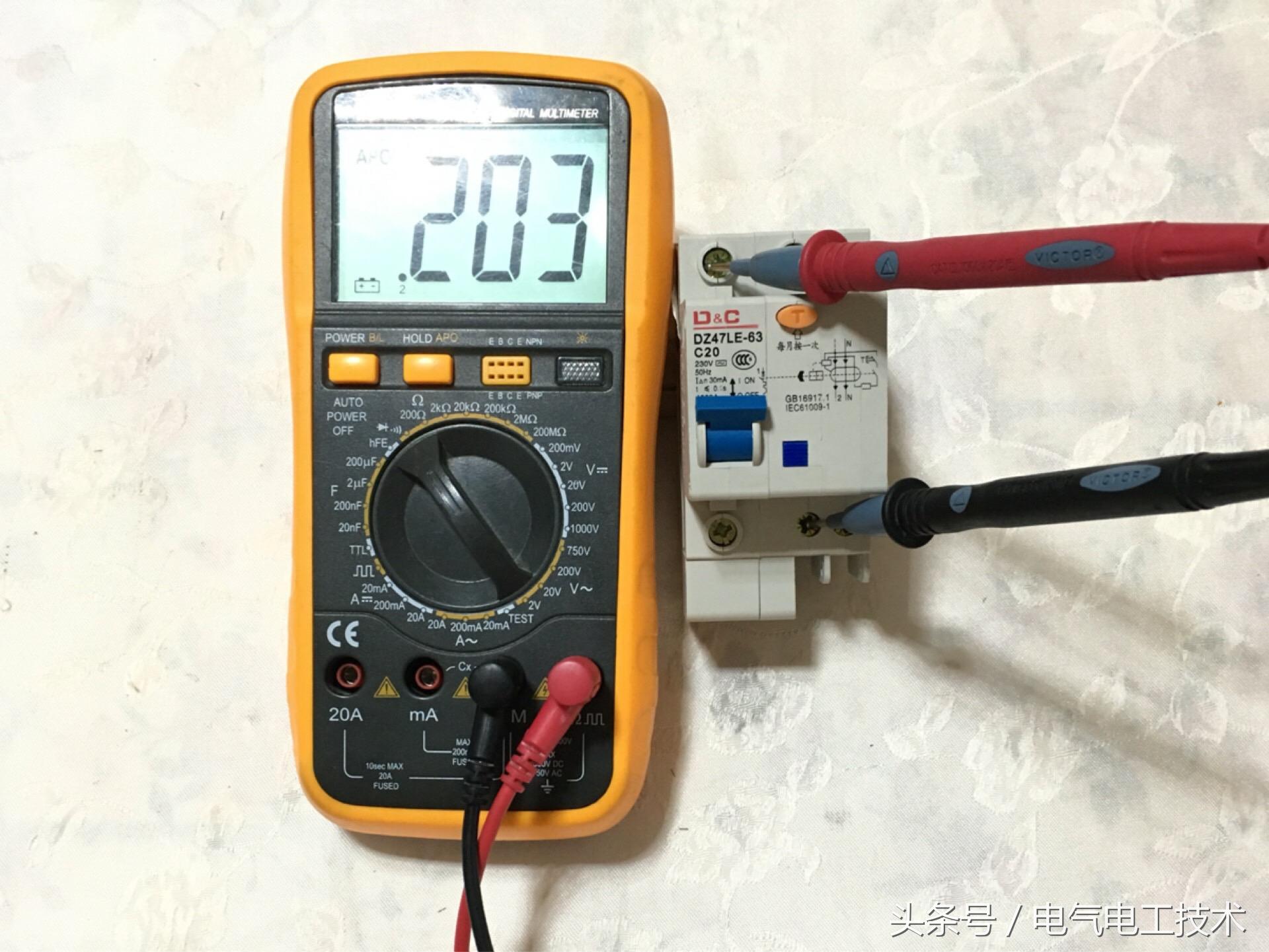

漏电保护器接线方法（漏电保护器接线教学） 第34张
漏电保护器接线方法（漏电保护器接线教学） 第36张

特别注意，特别注意，特别注意:这一个1P+N漏电保护器断开了火线L，但是并没有断开零线N，零线N始终处于导通状态，即便是漏电保护器已经跳闸了，但是仍然零线N导通。

在对漏电保护器进行接线的时候，一定要对第三种特别留意，漏电保护器的接线需要严格按照标识来接线。

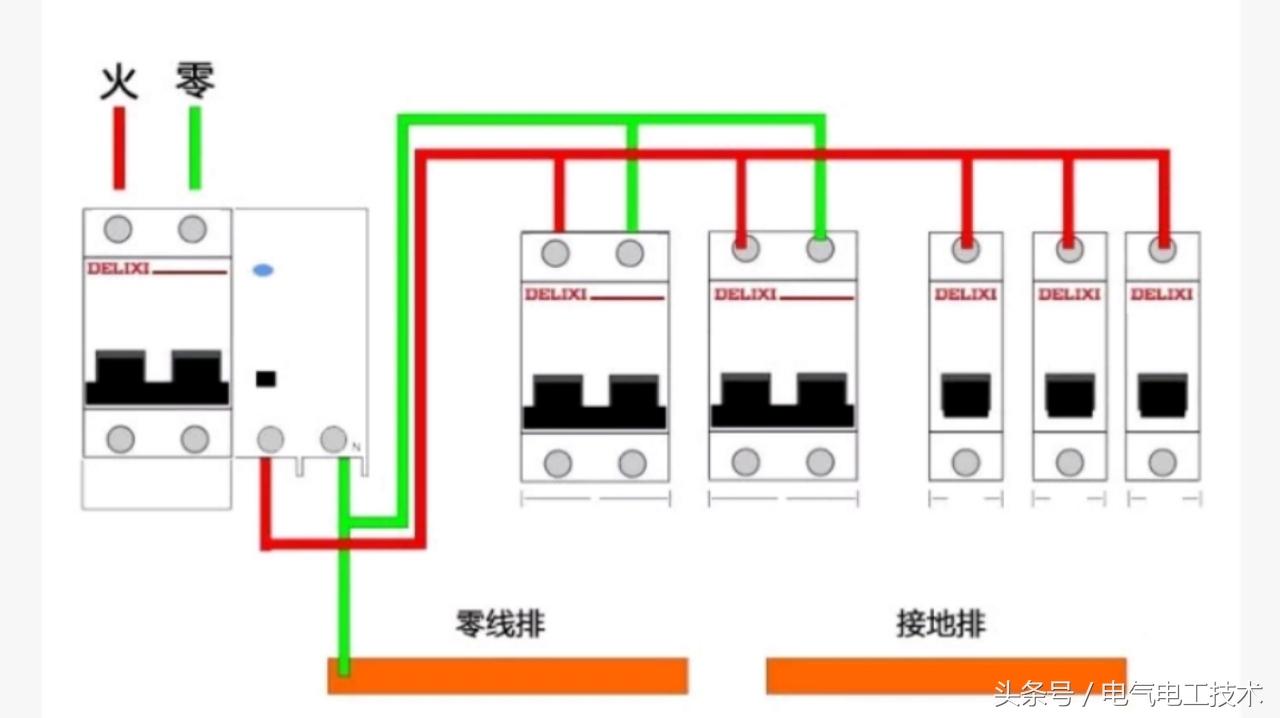

漏电保护器接线方法（漏电保护器接线教学） 第38张

​总结:以上三个就是最常用的漏电保护器的功能，接线和跳闸状态时断开火线和零线的情况，这也是漏电保护器的基本使用，如果你有更好的建议和补充，可以在下方评论区留言，电气电工知识，一起交流，互相学习！
