单片机最小系统的组成部分（画出单片机最小系统图）

夏星 • 2023年5月15日 19:26:48 • 思投稿

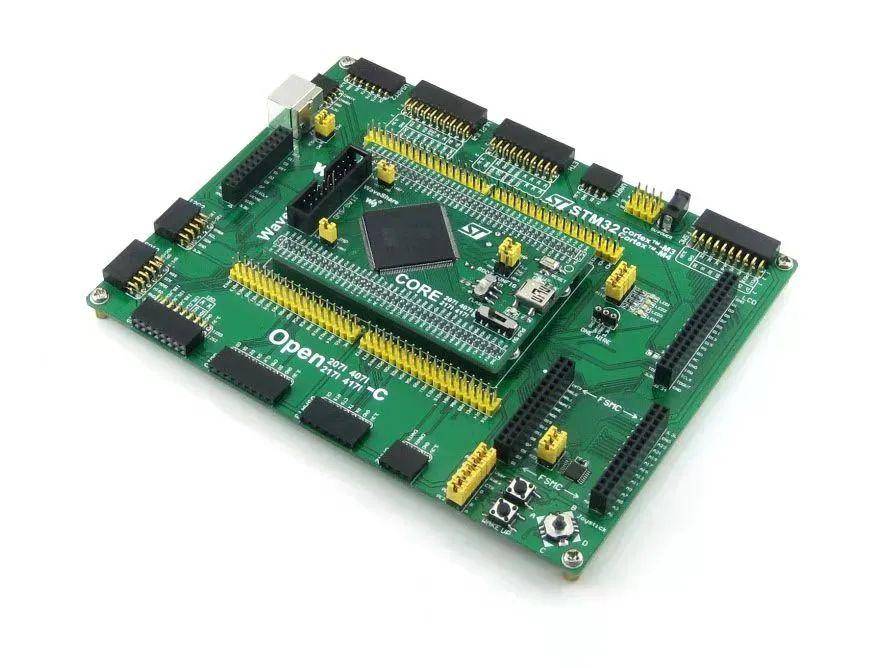

对于单片机来说，它是一种电子编程器件，可以实现很多多样的功能，常见的单品机有51，STM32等等。

单片机（single-chip Microcomputer），是一种集成电路芯片，是采用超大规模集成电路的技术，通常会包含中央处理器CPU，随机存储器RAM，只读存储器ROM，多种I/O口和中断系统等等功能。

可以看到，单片机由不同的组成成分，那么问题来了，什么是单片机的最小系统，或者换句话说，有了至少有哪些成分，一个电路板才能被称为是一个单片机。

这就跟面向对象的编程语言一样，会有一种鸭子类型，当一个对象属性像鸭子，行为方法也像鸭子一样，那就可以认为它也是一个鸭子类型。

Python鸭子类型：”当看到一只鸟走起来像鸭子，游泳起来像鸭子，叫起来也像鸭子，那么这只鸟就能够被称为鸭子。“

而对于单片机，它的最小系统必须包含的有这些：单片机，晶振电路，复位电路。可以用这些最少的元件组成可以正常工作的系统。

单片机：

就是主控器件，是中央处理器，负责管理整个系统的工作，通常会有很多引脚，包括Reset信号，数据传输引脚等I/O引脚，GND，定时器/计数器等等。

复位电路：

就好比电脑的重启部分，当程序在使用过程中出现死机，就可以利用复位电路实现重启，重新运行系统，系统重头开始执行。通常与RST引脚相连。

复位电路通常会与单片机中的”看门狗“共同作用，当看门狗监测到程序主体运行不正常，就会发信号让单片机的主体程序复位，进而起到保护系统主体的作用。

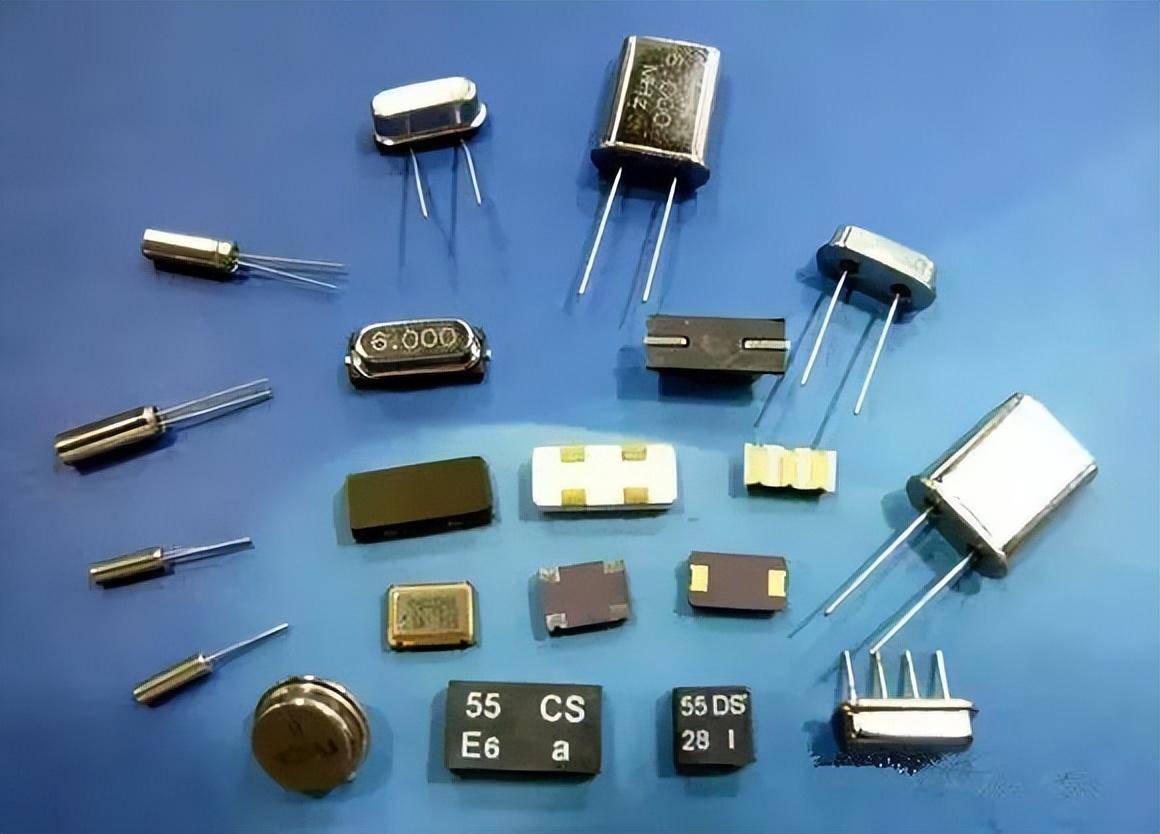

晶振电路：

一般可以产生特定频率的时钟信号，是一些信号传输的CLK信号，可以作为时间参考值来保证数据的正常传输，系统的正常运行。通常晶振应用在电路系统中，有利于电路各部分保持同步，如果没有晶振，部分微处理器芯片将不能正常工作。晶振电路也有分外部和内部，单片机内部自带了晶振就是内部晶振，外接的晶振就是外部晶振。

除此之外，如果严格意义上来说，对于最小的单片机系统，还需要包含一个东西，就是供电的电源，没有电源的话，单片机也不可能正常工作，所以电源也可以算做单片机最小系统工作中的一个组成部分。
