数据流图怎么画（绘制数据流程图的画法与常用符号）

沈笑旋 • 2023年7月2日 16:41:31 • 思投稿

何为数据流程图

是一种能全面地描述系统数据流程的主要工具，用一组符号来描述整个系统中信息的全貌，综合地反映出信息在系统中的流动、处理和存储情况。常见于大企业复杂多变的部门管理，其信息和数据流的建立或连接，大多要依赖于数据流程图。

数据流程图简称DFD，是一种结构化系统分析工具，普遍应用于企业管理系统中。从数据传递和加工角度，以图形表达系统逻辑功能、数据的逻辑流向和变换过程，用于呈现软件模型。

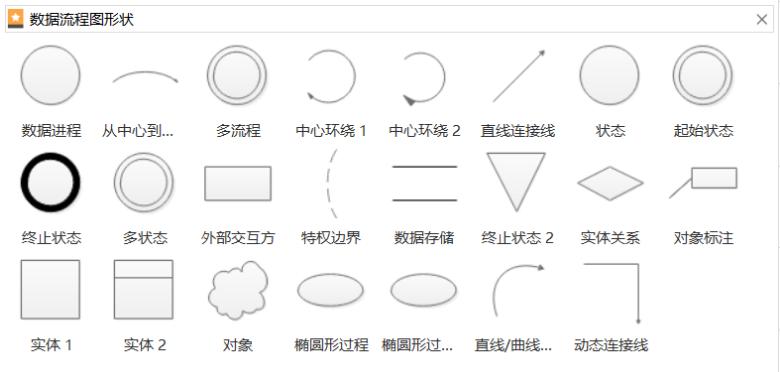

数据流程图的常用符号

数据流图主要元素组成：

1、数据流。作为数据在系统传播中的路径，有一些固定数据组成。如：学生饭卡由学生姓名，学号，班级，学院等组合。

2、数据源。代表系统外的实体，可以是系统外物体等。直接有实体符号。

3、加工。对数据进行处理的单元，接收一定数据输入，进行处理及系统输出。

4、数据存储。可代表文件，数据库等系统元素。

画数据流程图需注意以下几点

1、一个加工的数据不应与输入数据流同名，即使组成成分相同。

2、保持数据守恒。加工处理后的输出数据必须是从加工输入的数据流获得，或者是其产生的数据。

3、加工必须有输入输出数据流，系统不会凭空出现不明数据。

4、所有数据必须从外部实体开始，到外部实体结束。

5、外部实体间不允许存在数据流。

6、提高数据流图的易懂性。注意合理分解，把一个加工分解成几个功能相对的独立子加工，减少加工间输入、输出数据流的数目，增加理解数据流图。

怎么绘制数据流程图

比较常见的有手工绘制和软件绘制。

1、手工绘制

很多情况下，企业系统分析人员会通过手工绘制方式，直接快速地绘制数据流程图，总体上较为粗糙。

2、软件绘制

利用第三方进行辅助，利用软件进行绘制，比如利用亿图图示、Word、Visio等。其中，亿图图示绘制的数据图比较美观，容易编辑，还可同步到其他工具。

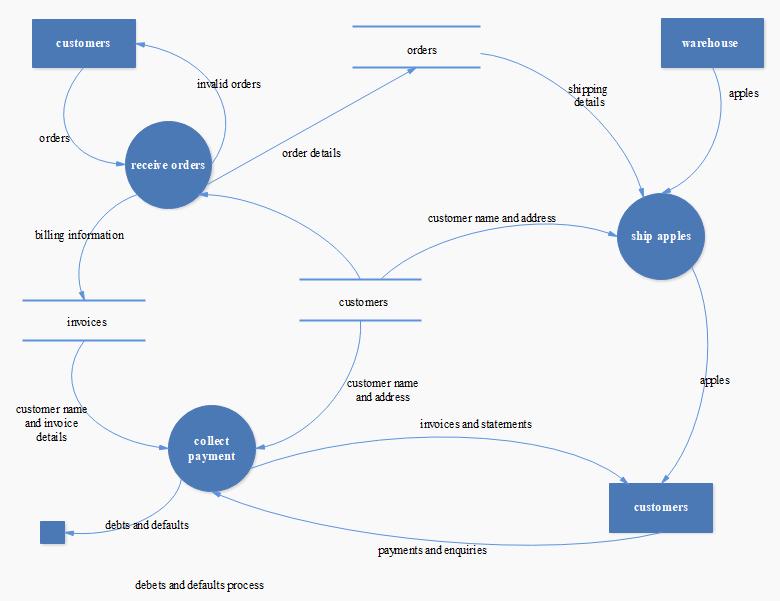

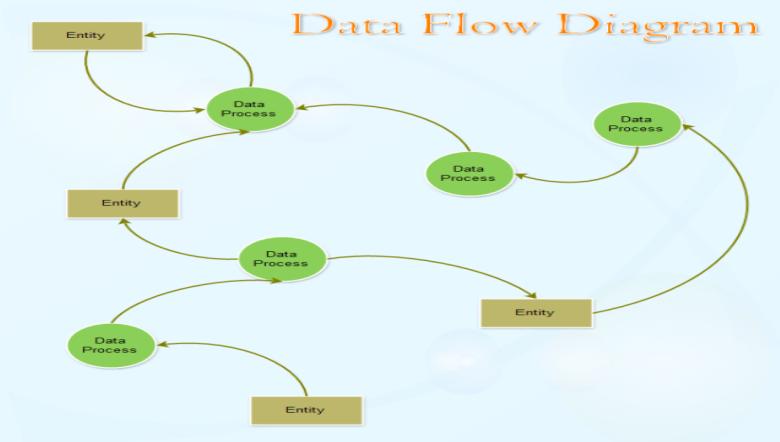

数据流程图模板展示

数据流程图结构较为单一，存在约束比较多。下面以亿图图示为例，提供相关数据流模板供大家参考。
