1.创建块

从选定的对象中创建一个块定义。

执行方式

命令行：BLOCK(快捷键：B)

菜单栏：绘图→块→创建

工具栏：创建块命令图标

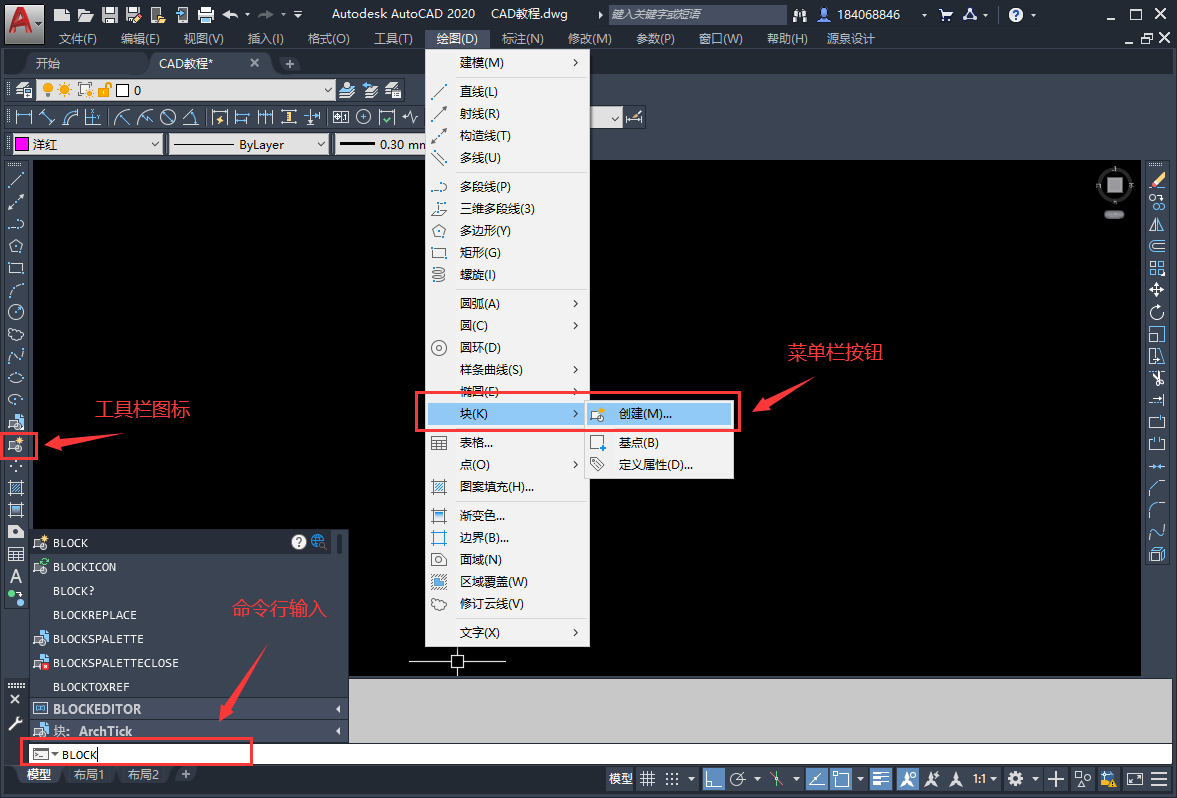

“创建块命令操作命令位置”界面

执行以上命令后，系统会弹出如图所示的“块定义”对话框

选项说明

（1）基点选项组：确定图块的基点，默认值是（0,0，0），也可以在下面的X、Y、Z文本框中输入块的基点坐标值。单击拾取点按钮，系统临时切换到绘图区，在绘图区选择一点后，返回“块定义”对话框中，把选择的点作为图块的放置基点。

（2）对象选项组：用于选择制作图块的对象，以及设置图块对象的相关属性。

（3）设置选项组：指定从AutoCAD设计中心拖动图块时用于测量图块的单位，以及缩放、分解和超链接等设置。

（4）在块编辑中打开复选框：勾选此复选框，可以在块定义中定义动态块。

（5）方式选项组：指定块的行为。注释性复选框，指定在图纸空间中块参照的方向与布局方向匹配；按统一比例缩放复选框，指定是否阻止块参照不按统一比例缩放；允许分解复选框，指定块参照是否可以被分解。

2.插入块

向当前图形中插入块或图形。

执行方式

命令行：INSERT(快捷键：I）

菜单栏：插入→块选项板

工具栏：插入块命令图标

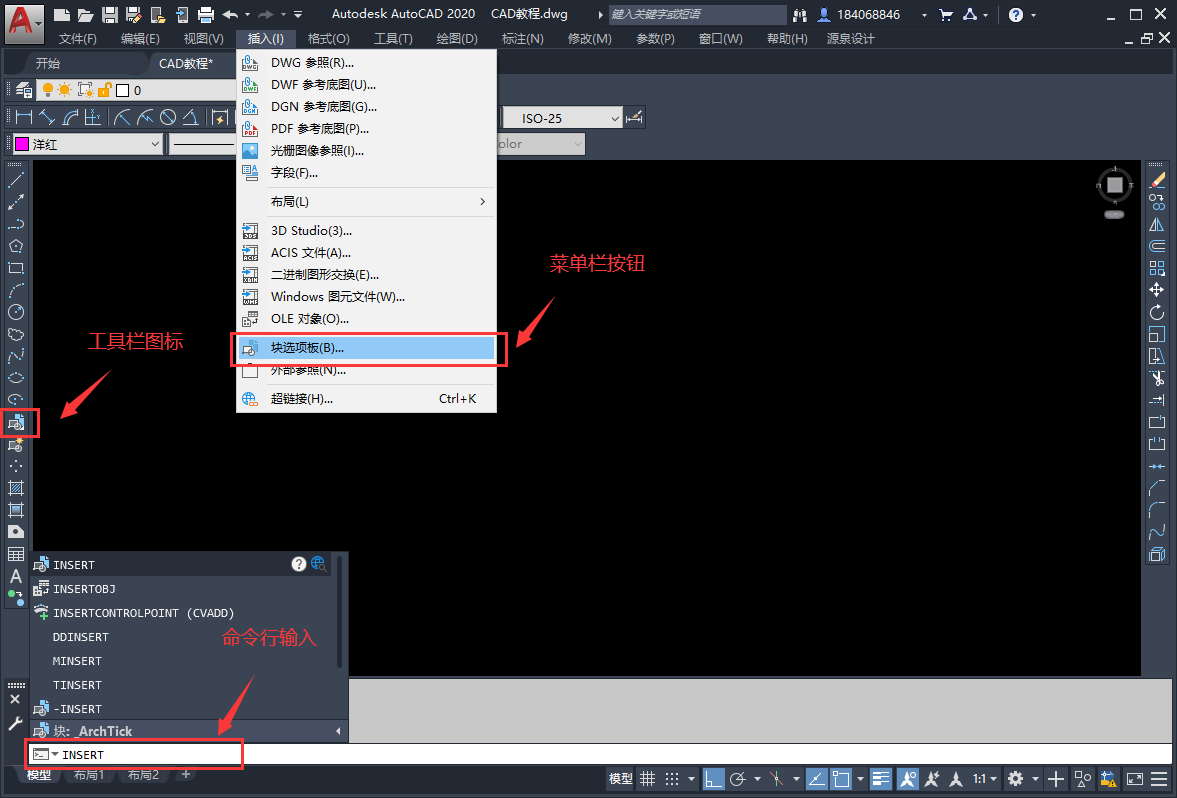

“插入块命令操作命令位置”界面

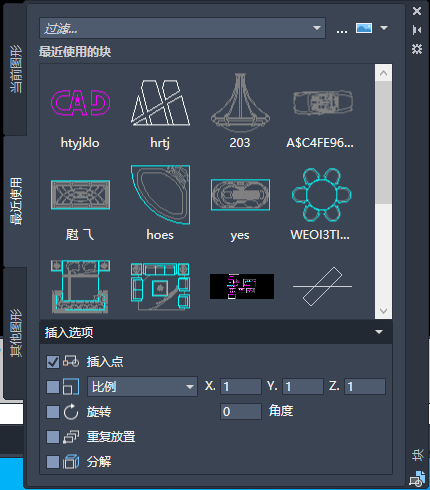

执行以上命令后，系统会弹出如图所示的“块”选项板

选项说明

（1）预览区域：显示基于当前选项卡可用块的预览或列表。

（2）当前图形：显示当前图形中可用来块定义的预览或列表。

（3）最近使用：显示当前和上一个任务中最近插入或创建的块定义的预览或列表，这些块可能来自各种图形。

（4）其它图形：显示从单个指定图形中插入的块定义的预览或列表。

（5）插入点：指定块的插入点。

（6）比例：指定插入块的缩放比例。

（7）旋转：在当前UCS中指定插入块的选择角度。

（8）分解：控制块在插入时是否自动分解为其部件对象。

（9）重复放置：控制是否自动重复块插入。
