diy音响制作方法（自制小音箱必备知识）

奔跑的小羊 • • 懂百科

今天继续来学习电子知识，经过前面的学习我们已经掌握了一些基本元件的知识，但只是有理论上的东西，自己没有制造那么一两件东西，大家是不是感觉好没有成就感？作者今天就和大伙一起做一个小音响

好了，废话不多说，先看一下小音响

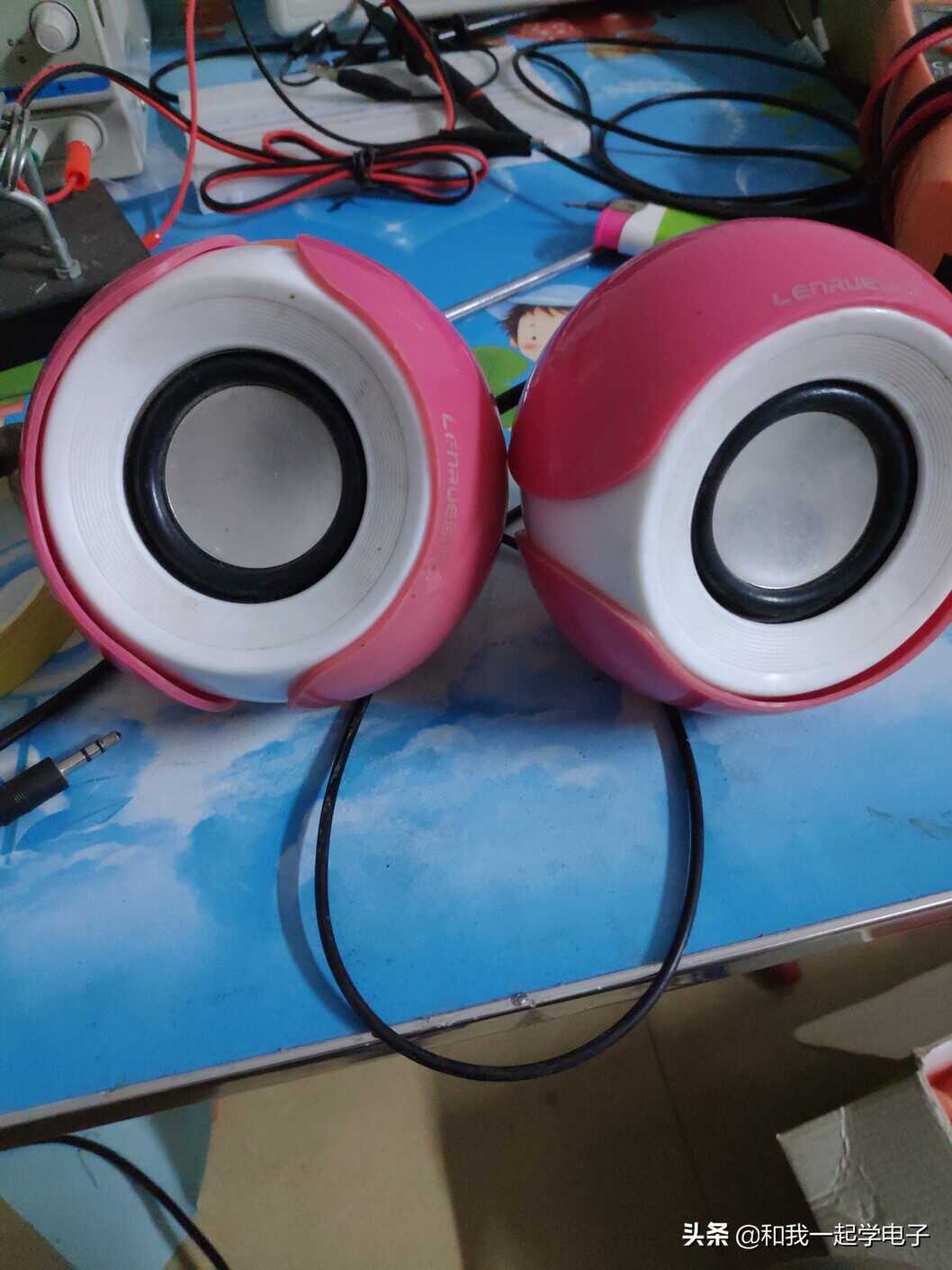

如何自制一个小音响 第2张

电脑小音响

这是一个常用的电脑小音响，音质稀烂，是作者买电脑的时候叫店主送的（PS：送的还想音质好，这作者该打）

而我们现在就要动手为它做一个全新的电路，原本的电路使用的是两个MIX8002作为左右声道的音频放大，用料节省，音质较差

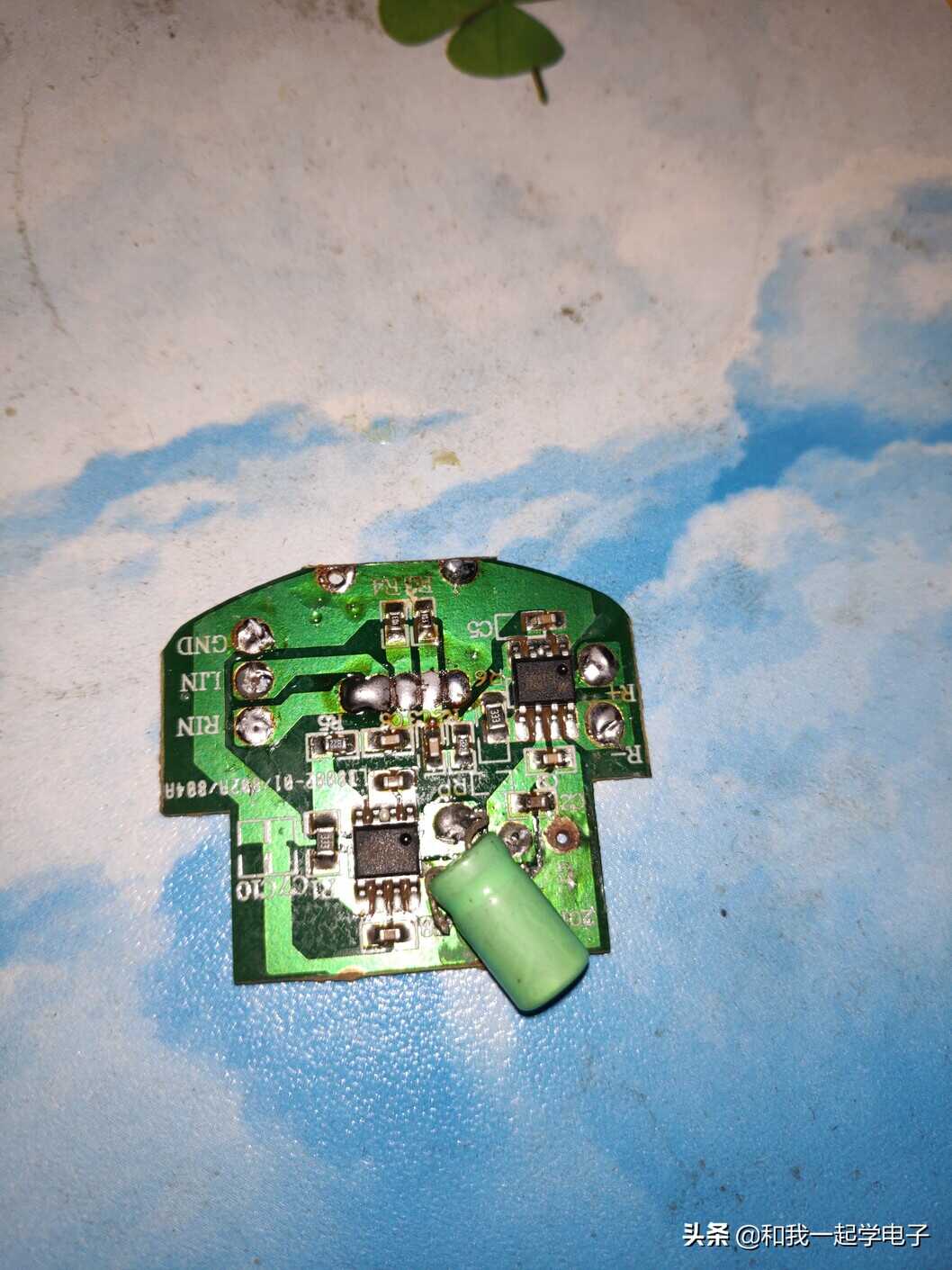

如何自制一个小音响 第4张

原本的电路板，MIX8002

对于设计电路，我们最需要关心的是它需要实现什么功能，我们是要做一个电脑小音响。那么，我们要做的就是把电脑的耳机输出音频信号进行放大，使我们能听到电脑发出的声音。

设计思路

  1. 小音响需要供电，小音响是给电脑用的，而电脑最容易获得的电源是USB供电
  2. 小音响是放在电脑旁边的，功率不需要很大，且内部空间大小限制，所以使用集成芯片设计

现在设计思路已经有了，接下来就是具体实现了。

首先，我们使用的方案是集成芯片，而且电路也是围绕集成芯片设计的。所以，我们先选择一款音频放大芯片，而作者手头上正好有一些LM386小功率音频放大芯片。

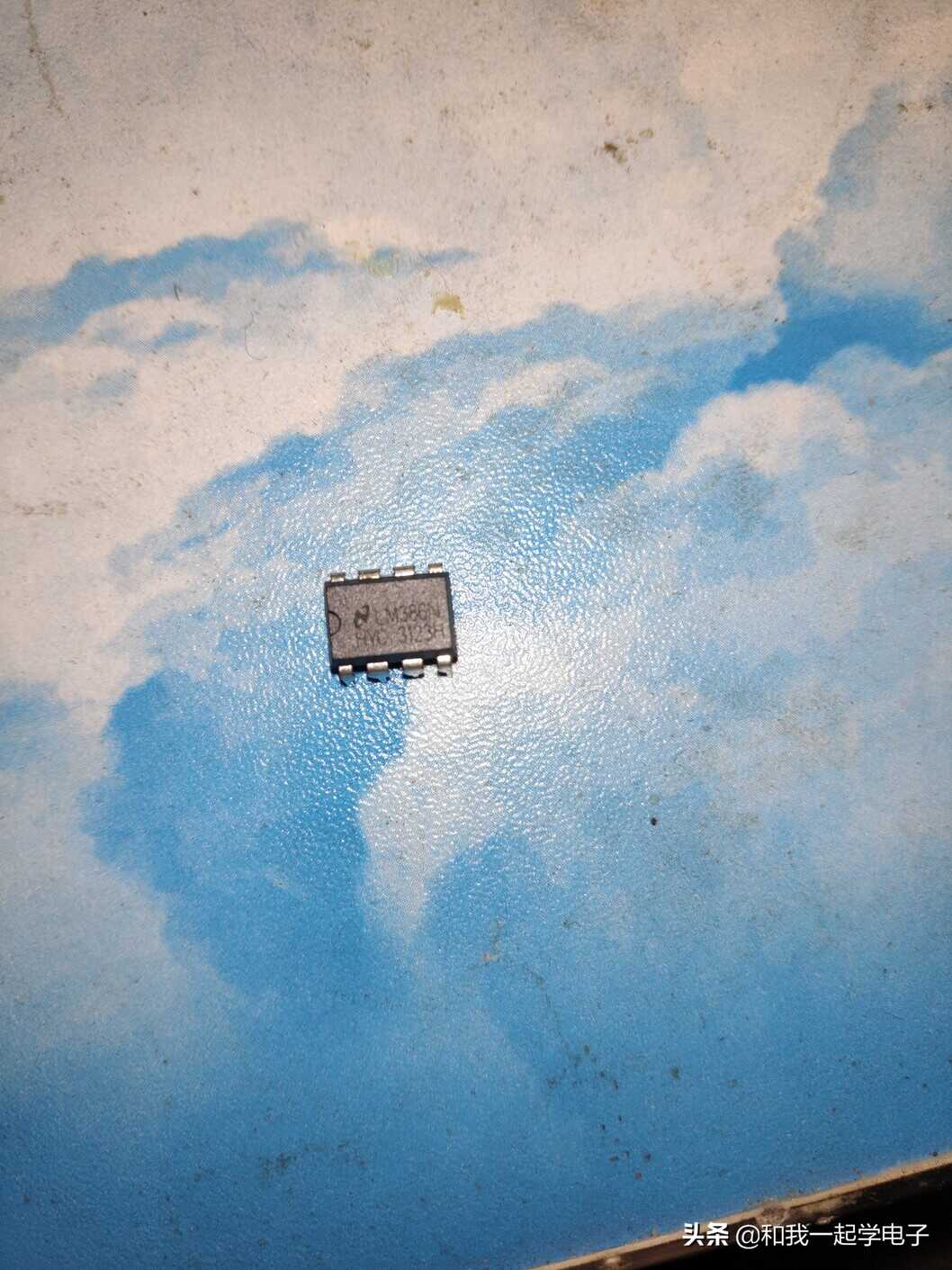

如何自制一个小音响 第6张

LM386音频放大芯片

但是，这款芯片是否适合我们此次设计呢？而且如何设计呢？

关于如何围绕一款芯片去设计电路，我们最应该参考的是这款芯片的数据手册（获得数据手册最容易的方法是问百度），现在我们已经获得了一份数据手册了，我们打开它看一下吧!

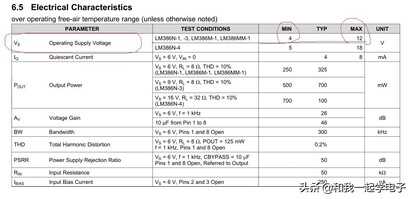

首先一款芯片是否适合使用，最重要的是芯片的使用电压范围，从数据手册关于芯片电气参数的部分里面，我们可以看到作者使用的LM386（后缀为N）电压范围为4V——12V，所以是符合设计要求的

如何自制一个小音响 第8张

数据手册关于电气参数的部分

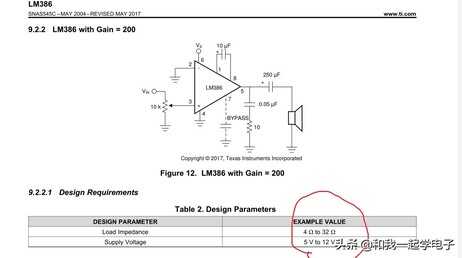

接着往下翻数据手册，我们可以找到这款芯片的参考电路。从参考电路中，我们可以看到电路时候耳机负载4Ω到32Ω，所以直接根据此电路设计完全没有问题

如何自制一个小音响 第10张

数据手册提供的参考电路

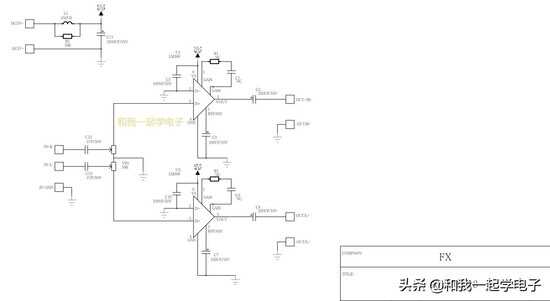

接下来就是使用电路设计软件画出完整的电路即可，下图是作者画好的电路图，因为有左右声道，所以需要两个放大电路。接下来会一部分一部分介绍电路图各处的作用以及为什么要选用这个器件

如何自制一个小音响 第12张

整体电路图

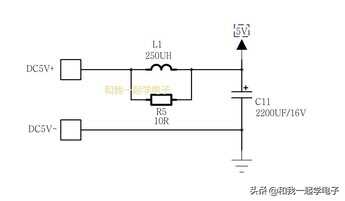

电源部分-DC5V+和DC5V-是两个焊盘，通过USB线获取5V,然后经过一个电感L1以及电阻R5和电容C11滤波(虽然是直流，但为了后续电路需要瞬间大电流还是需要电容储能）后产生一个稳定的5V电源给后续电路供电，一般直流电源供电都需要加防反接电路，但是在这里使用的是USB接口，USB接口具有防呆作用，所以不需要防反接电路

如何自制一个小音响 第14张

电源部分

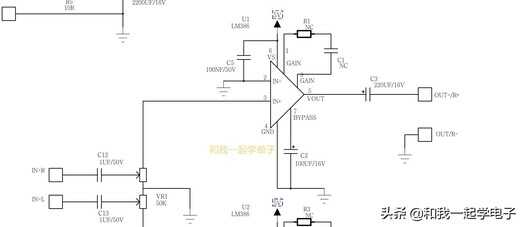

放大部分-参考数据手册设计，C12为输入耦合电容，起隔直通交作用；VR1为双联可调电阻（电位器），实现左右通道的音量大小同时调整作用；R1和C1为放大倍数设定作用，经作者实测，无需连接即可到达较适合的音量，故不接（NC为不接的意思，LM386内部已经确定最小放大倍数为20）；C2为旁路电容，为减少底噪和上电对喇叭的冲击；C5为去耦电容，提升芯片抗电源干扰能力；C3为输出耦合电容，耦合放大后的音频信号；

如何自制一个小音响 第16张

单个通道放大部分

电路已经讲解完毕，接下来就是画PCB板，打样焊接了

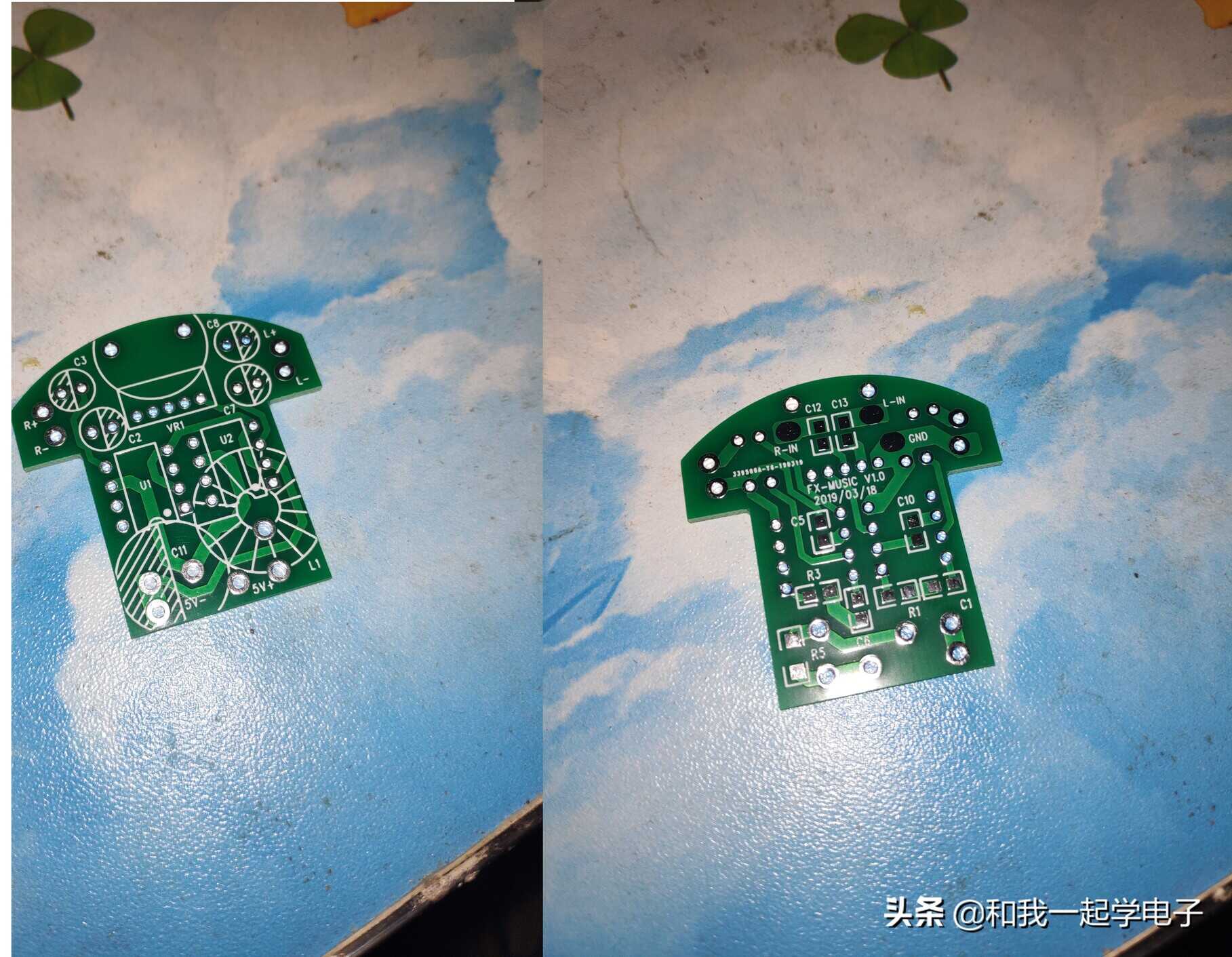

如何自制一个小音响 第18张

打样回来的PCB板

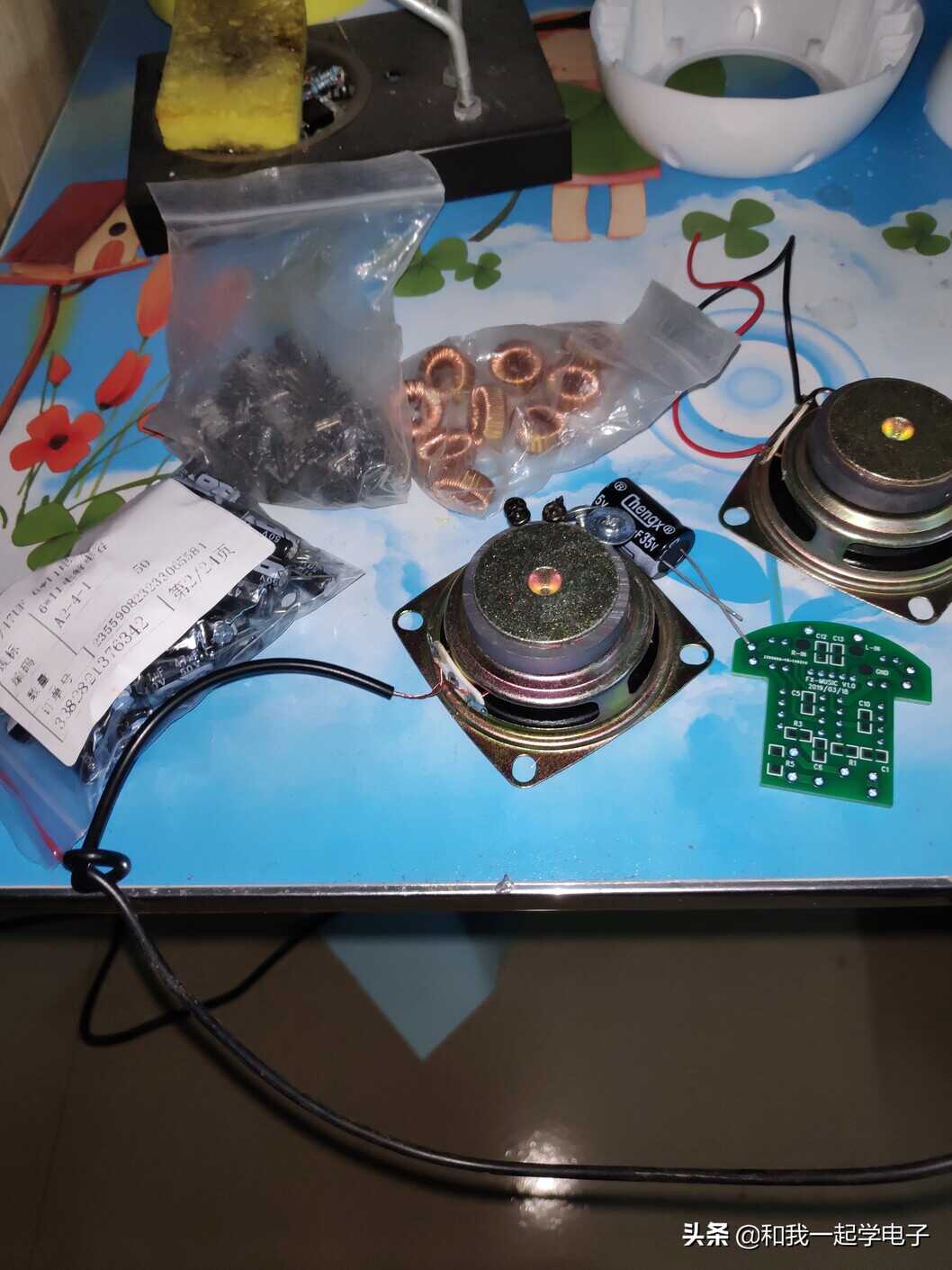

如何自制一个小音响 第20张

一些电子元器件

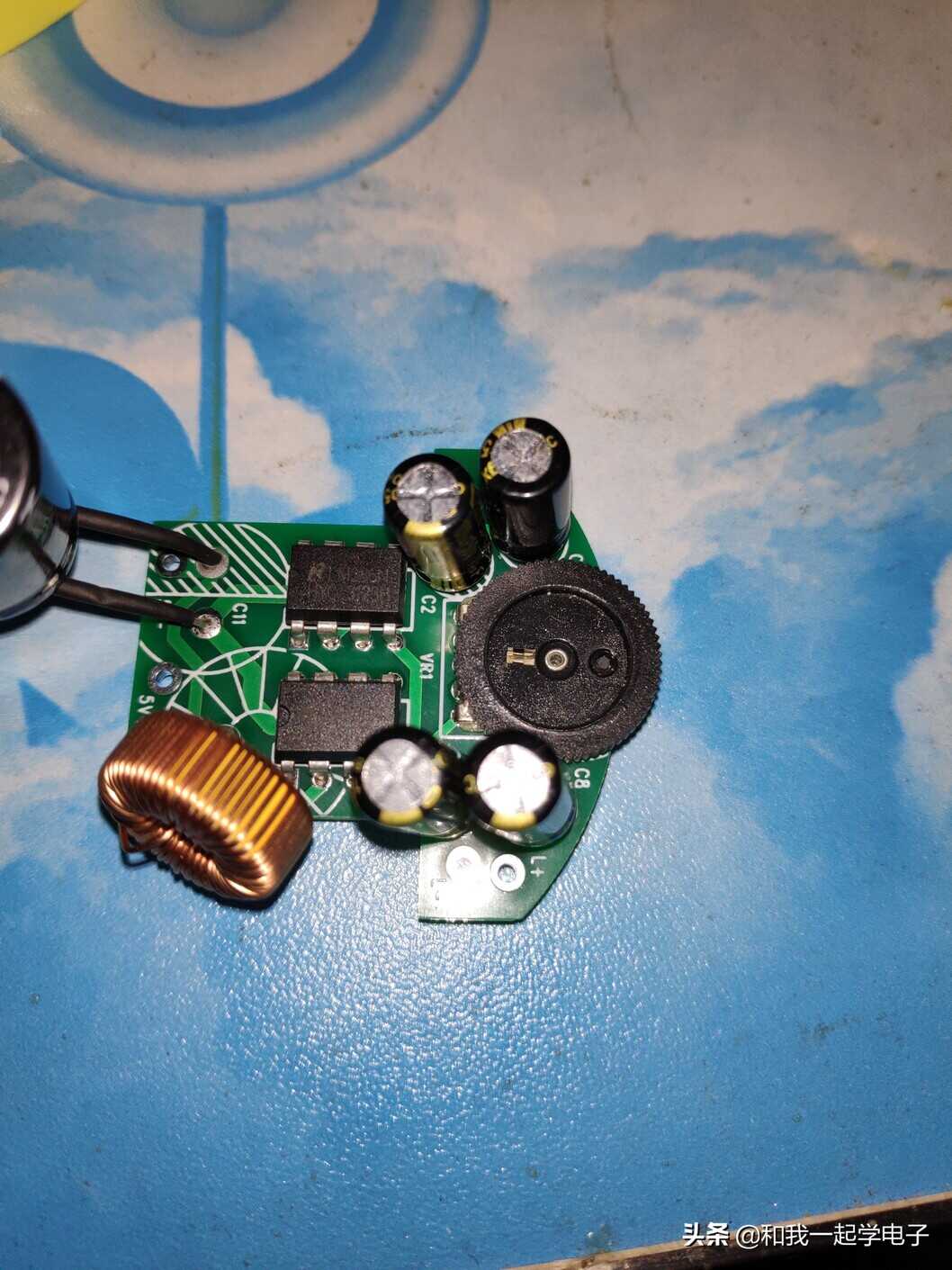

如何自制一个小音响 第22张

焊接完成

焊接完成，接好喇叭，装上外壳，剩下的就是享受美妙音乐了

文章里面的电路图可能因为头条压缩原因可能不清楚，私信作者“小音响电路”，即可拿到这个小音箱的原理图，PCB图，以及物料清单和相关资料，这样你们就可以自己打样买元器件做这个小电路了
