华擎主板怎么样（B550 PG Riptide主板 拆解评测）

一、 前言

每个主板品牌厂家都有一个或多个独特的标签，这些标签都非常的真实、鲜明。对于华擎来说，一般都是妖板、堆料、性价比，这几个词就非常的传神，概括的还挺到位的。

妖板不必多说，因为自古华擎出妖板！华擎主板的设计师绝对是脑洞大开，平时还容易上头，时不时的因为一些特殊的、不合理的需求，直接推出一块主板。别人家都是通过配件解决问题，华擎直接通过设计主板来解决问题，另外，华擎还有一个专门的妖板学院，里面的很多主板都很有意思。

堆料和性价比这个就很容易理解了，华擎的主板，在相同定位、售价区间的，其主板的用料、配置整体都会好一些。简单来说，就是定位相同的，用料比你好、售价比你便宜；价格相同的定位比你高，用料比你好，就这样，简单粗暴！

例如今天的这块华擎B550 PG Riptide主板，定位中端入门，但供电部分却用上了10颗50A的DrMos，直接大力出奇迹，不讲武德！

二、华擎（ASRock）B550 PG Riptide主板 开箱

▼主板的包装很传统，蓝黑配色，左上角有个硕大的主板系列LOGO，左下角是主板的具体型号。

▼包装背面的内容很多，详细介绍了主板的用料、接口、供电等方面的信息，很多地方都是越级的存在。

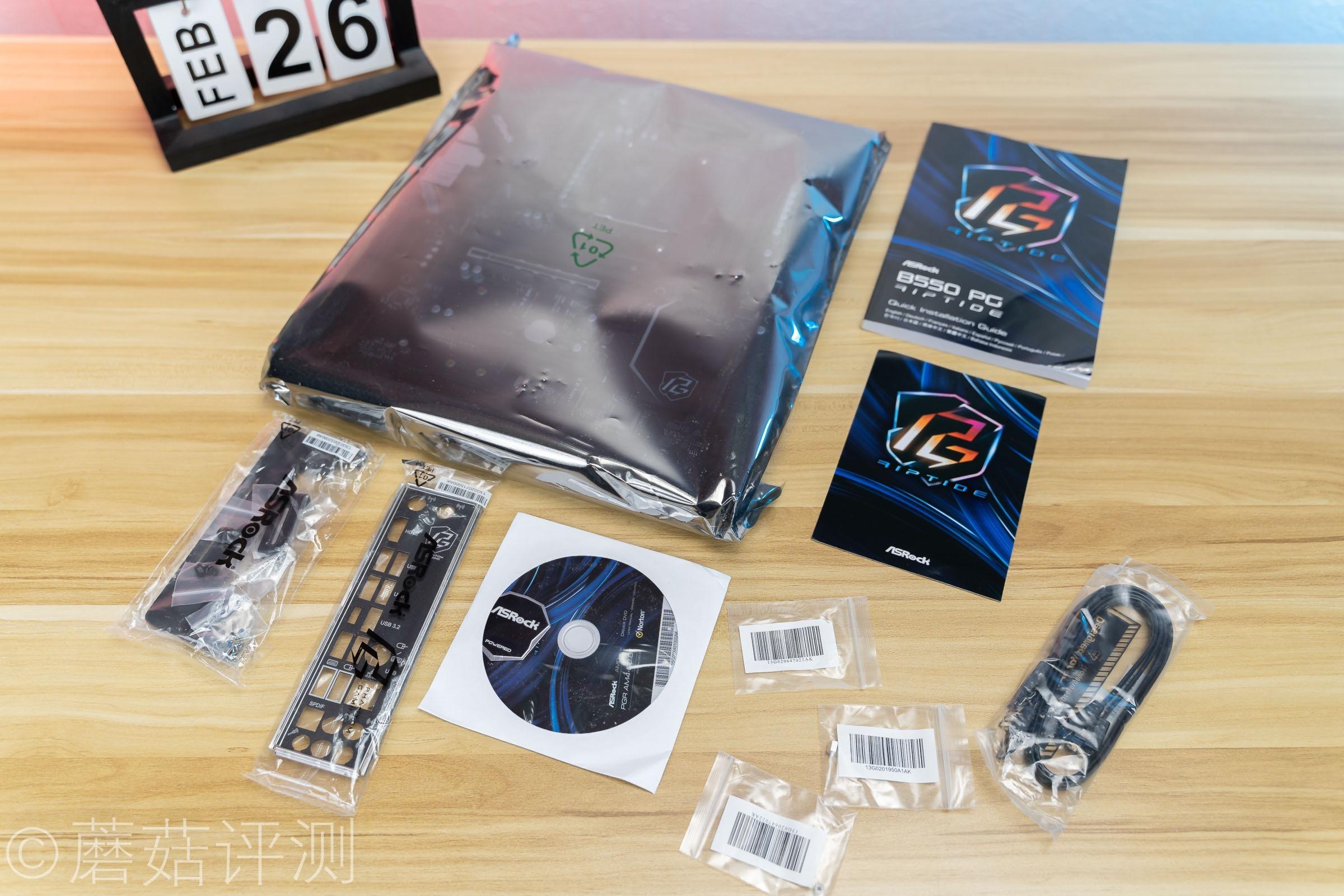

▼包装内的配件还行，除了传统的SATA接口之外，华擎的新款主板全系标配显卡支架。

▼就是这样一块特殊设计的金属材料，看起来造型很有意思，具体怎么用，我们后面再看。

三、华擎（ASRock）B550 PG Riptide主板 外观

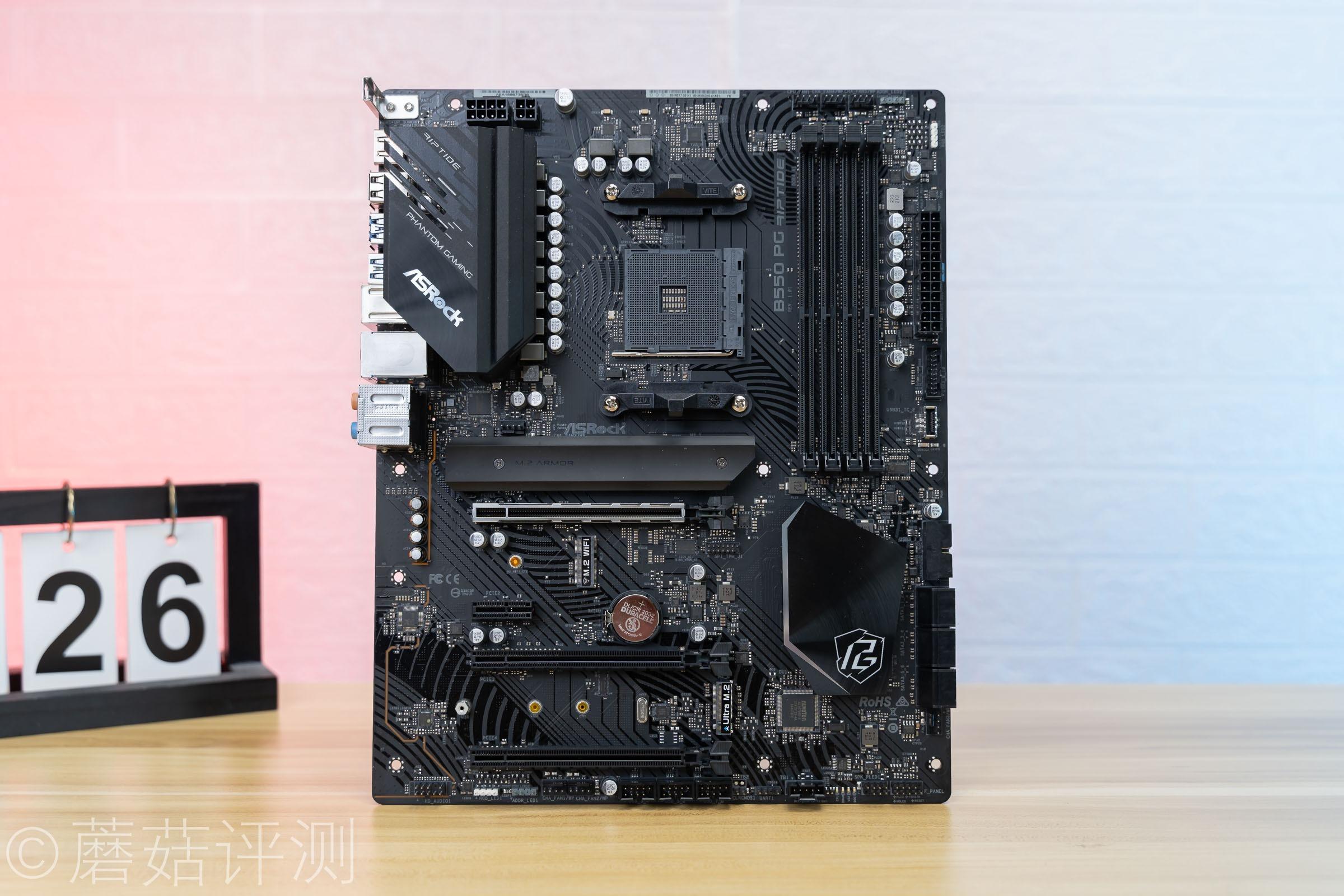

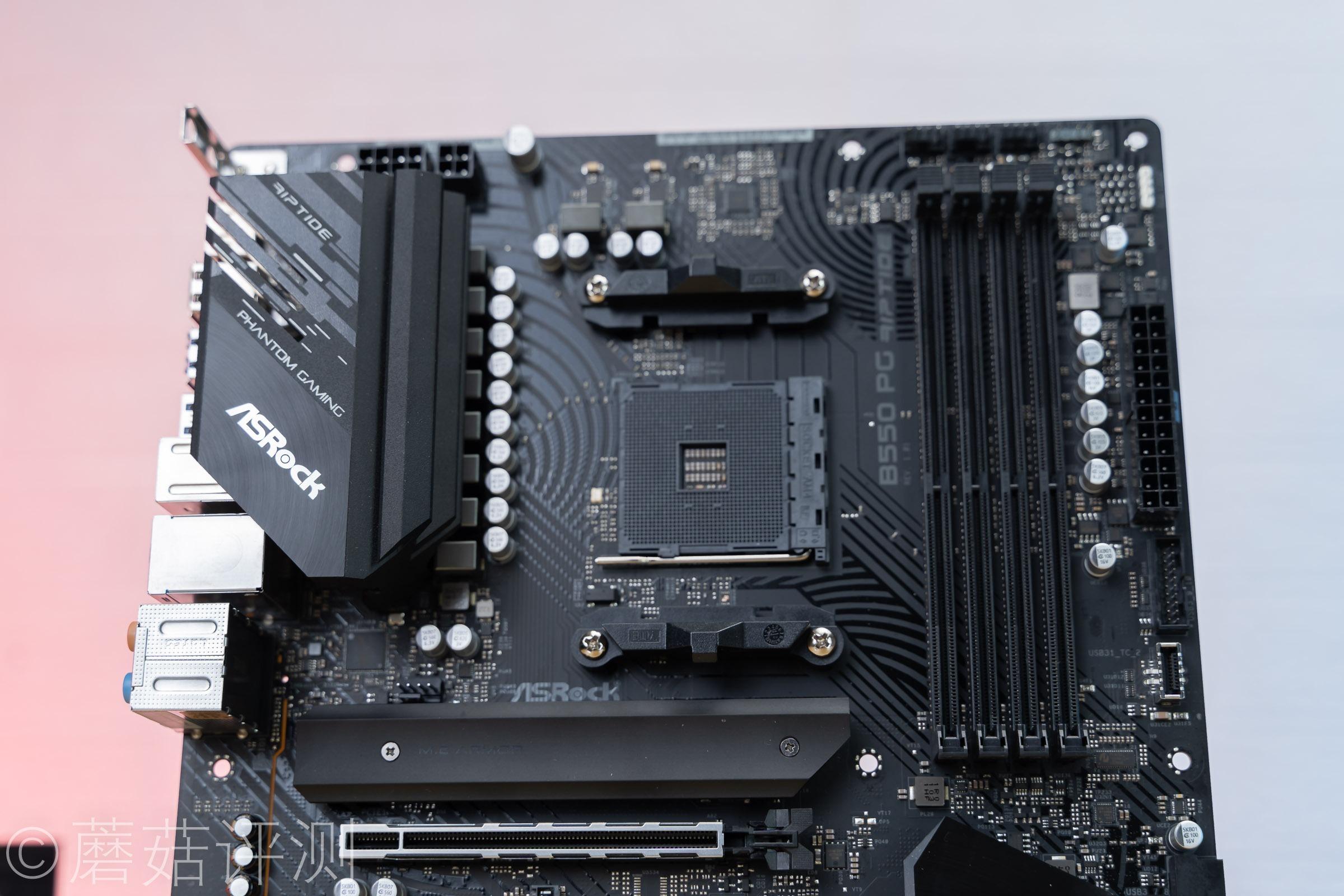

▼主板的外观符合其主板的定位，整体黑色的，左侧供电、最上面的M2插槽和南桥均覆盖有金属散热片，其余部分就比较普通了。不过，主板上的各种元件看起来密密麻麻的，看起来很高端。

▼主板左侧的供电有面积硕大的金属散热件覆盖，顶部还设计有特殊的造型，增大和空气的接触面积。

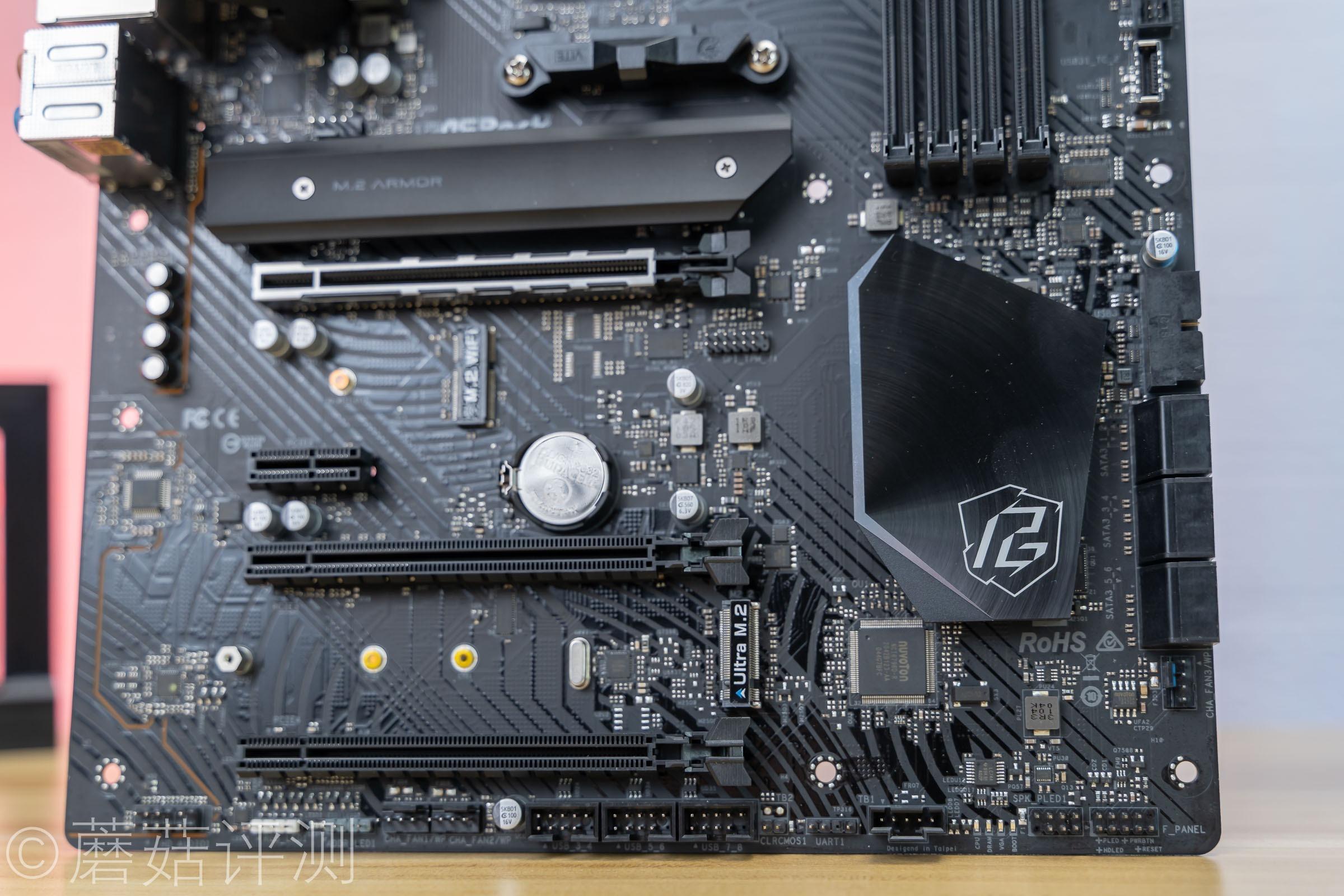

▼主板的主M2接口有散热片覆盖，主PCIe插槽有金属加强件包裹，南桥部分也有金属件覆盖，不错不错。

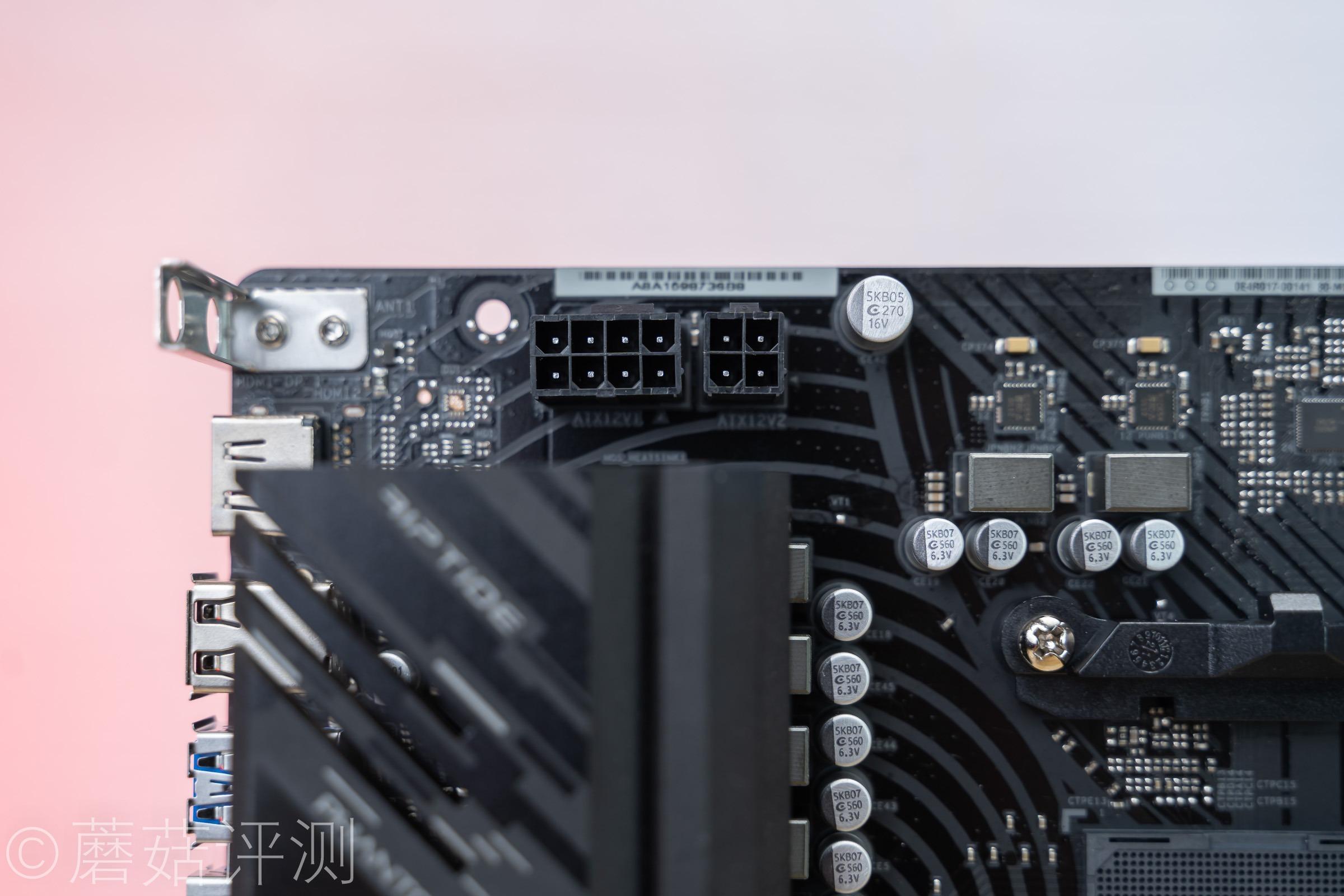

▼主板的CPU辅助供电是8+4Pin设计的，这个供电的功耗，足以应付AMD的一些高端处理器了。

▼内存有四条，单条最大支持32GB容量，频率最高4933MHz，不过对于AMD处理器来说作用不大。

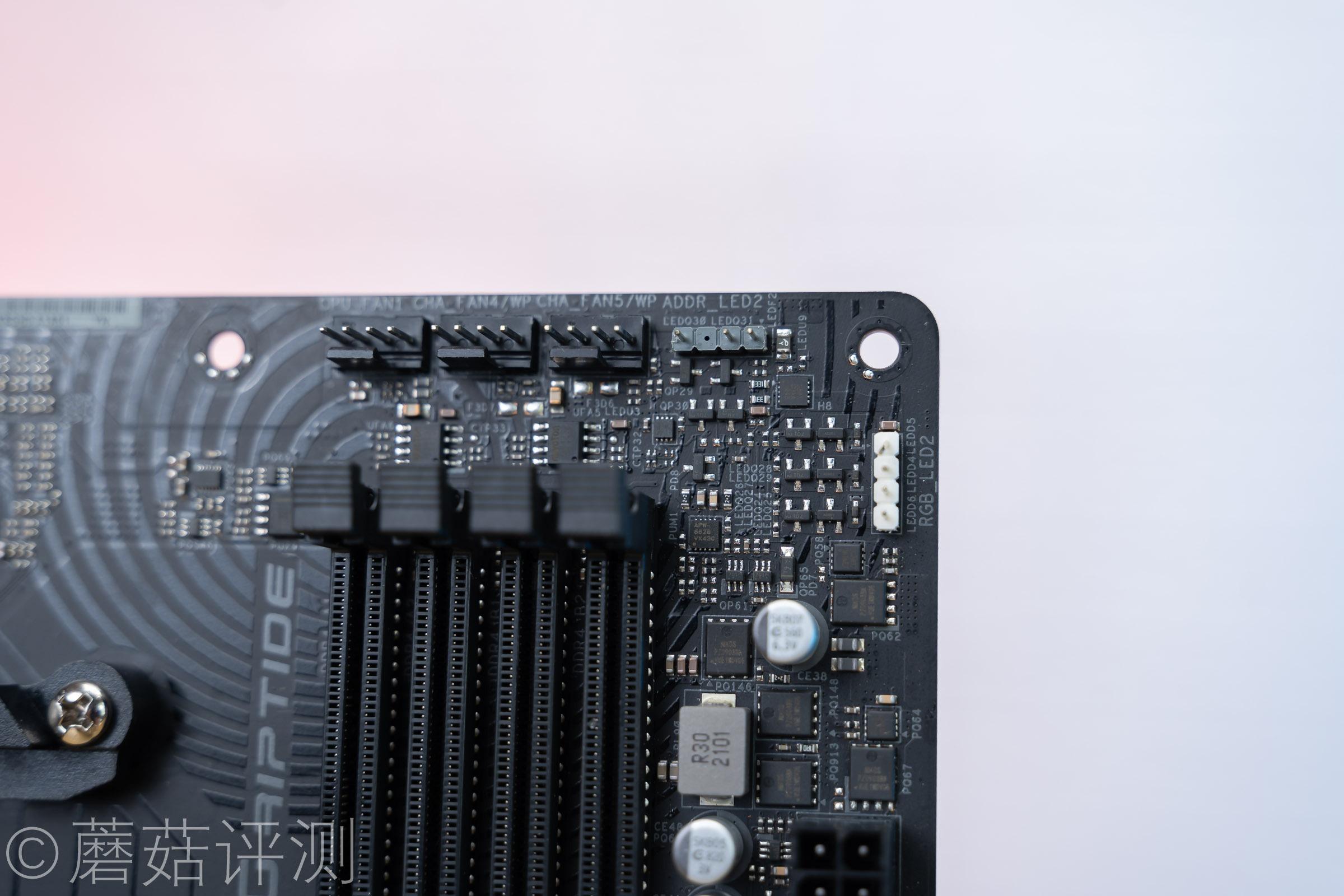

▼内存插槽上面有三个4Pin的风扇插座，以及一个5V三针的灯效接口和一个12V四针的灯效接口。

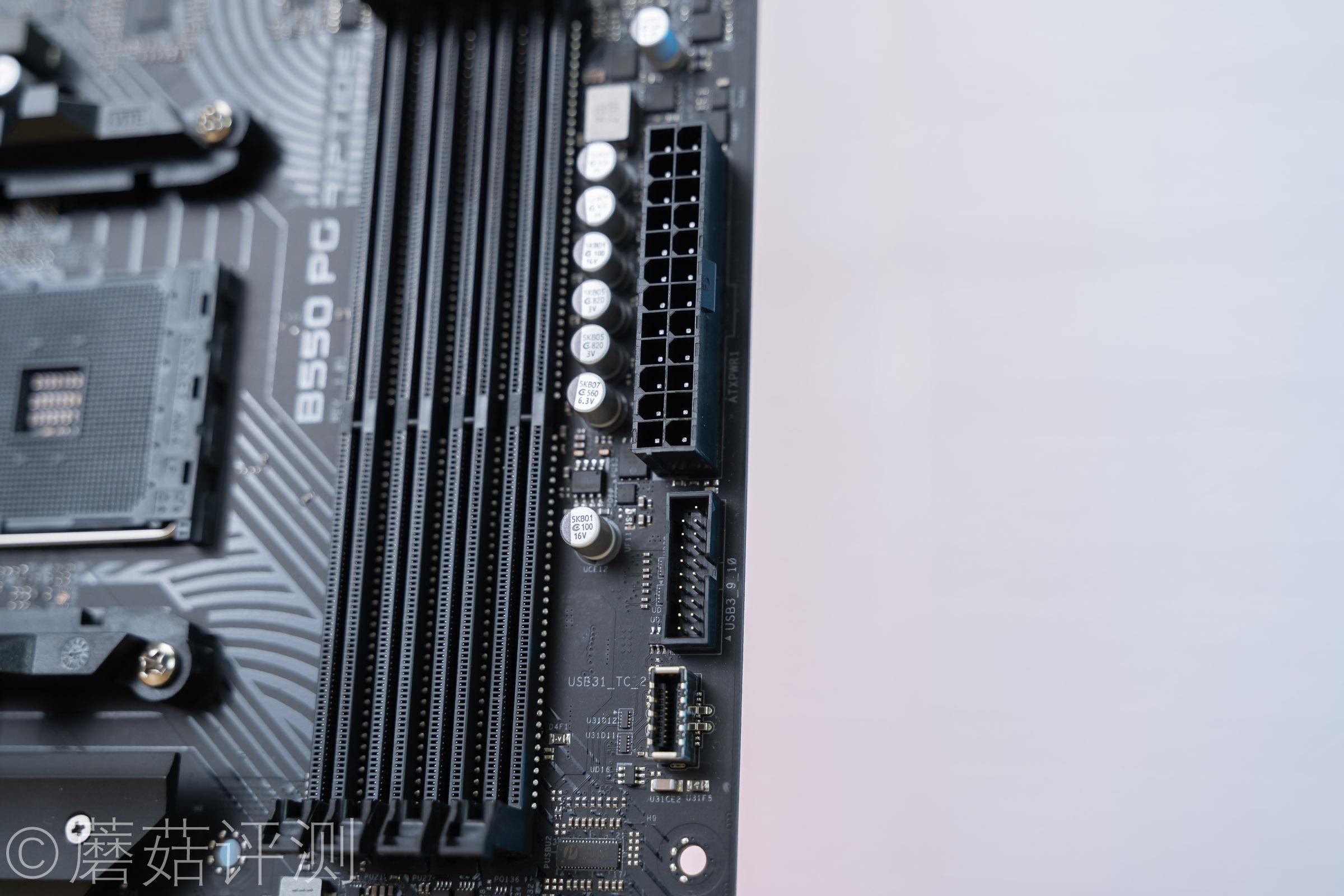

▼主板的24Pin供电插座下面有两个USB3.2前置插座，一个普通的，一个Type-C的。

▼再下面还有一个USB3.2前置插座接口，看这块板子定位不高，但接口定位可一点不低。USB3.2前置插座一竖一卧，直接给配了两个，高端。下面还有六个SATA3.0接口，这个就比较传统了。

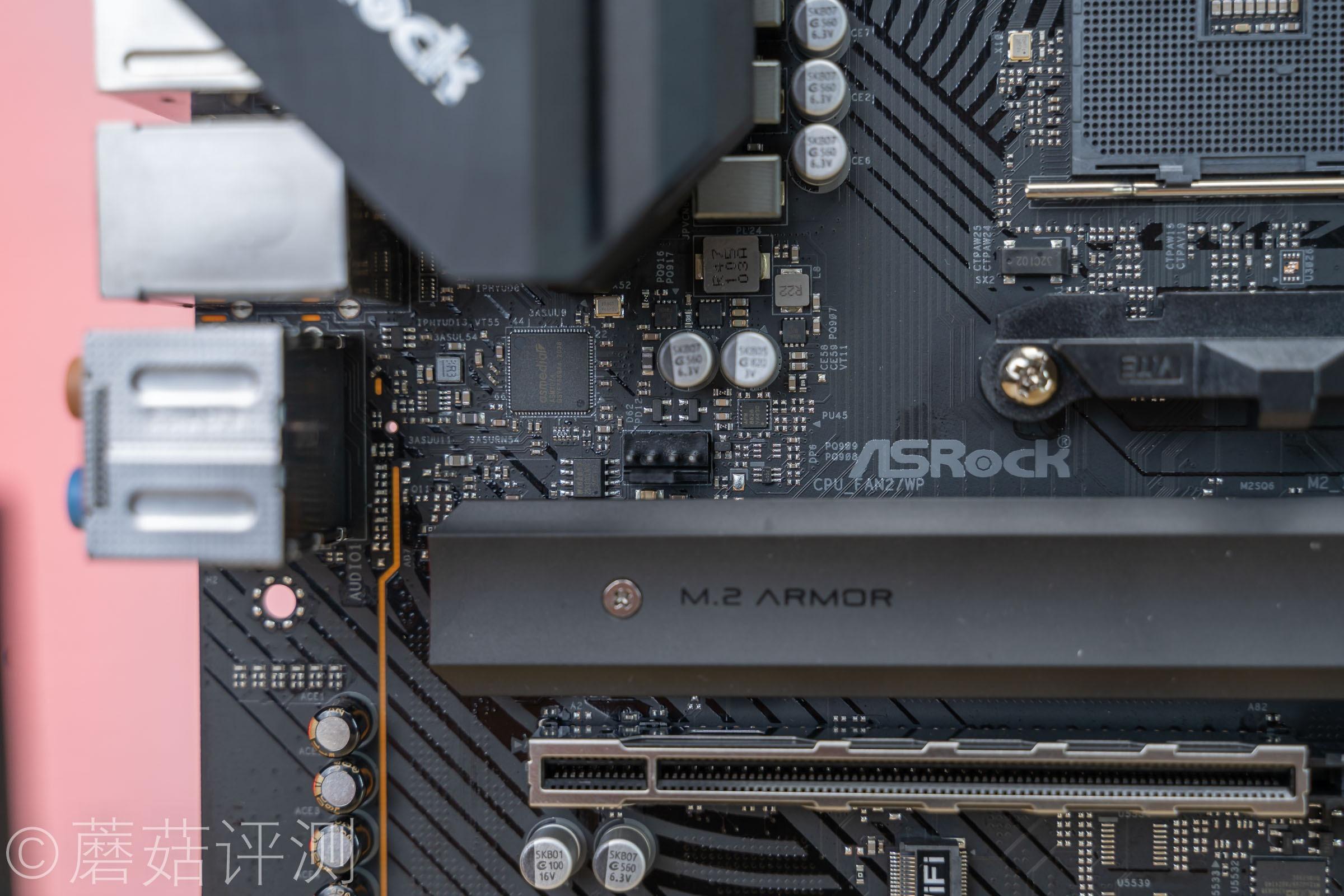

▼主板的靠近IO接口部分还有一个4Pin的风扇插座，好评！这个位置的风扇插座非常好用，直接给机箱后部的机箱风扇使用，非常方便。

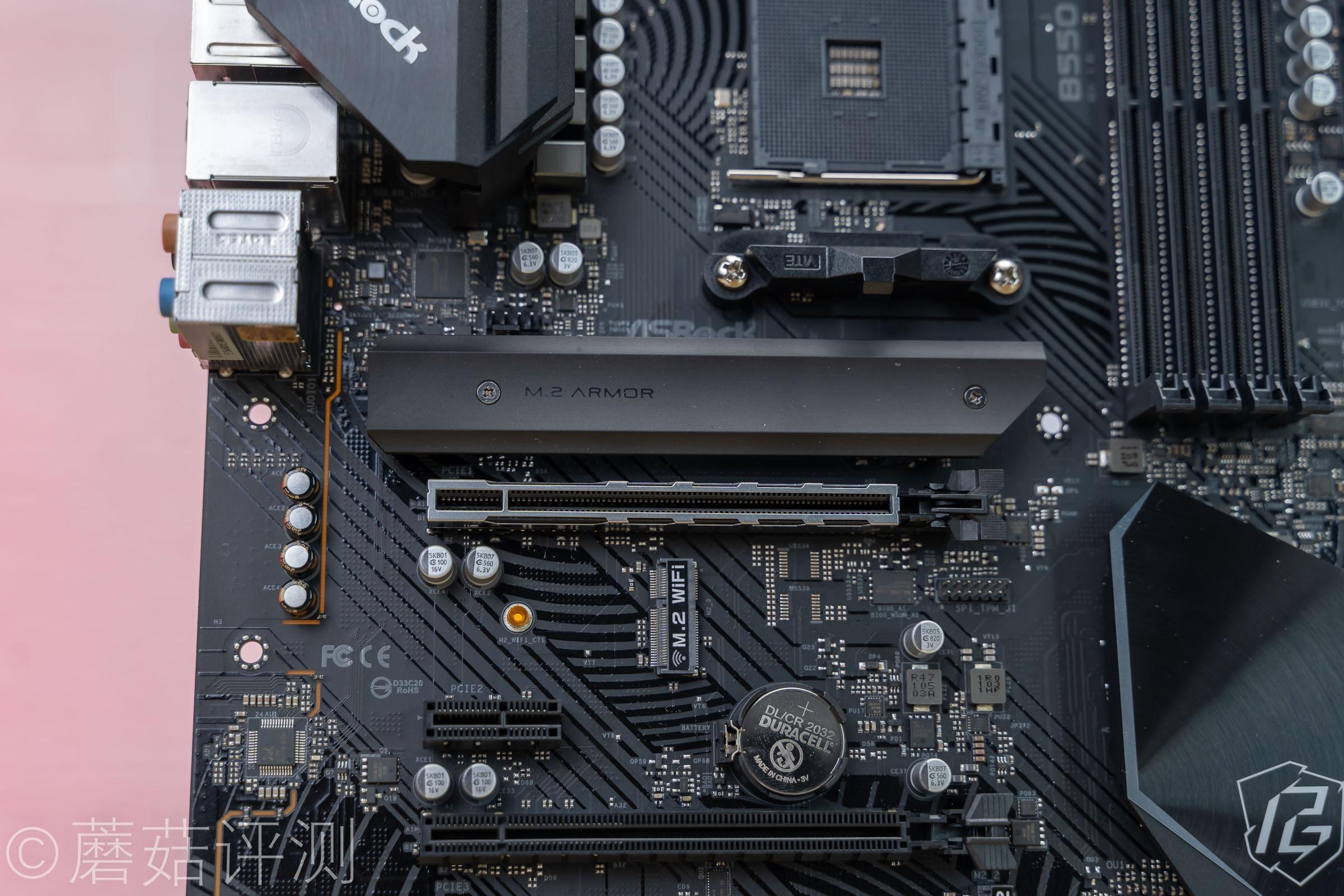

▼主板的最靠近处理器的M2插座和PCIe插槽均支持PCIe4.0，速度还是非常快的。

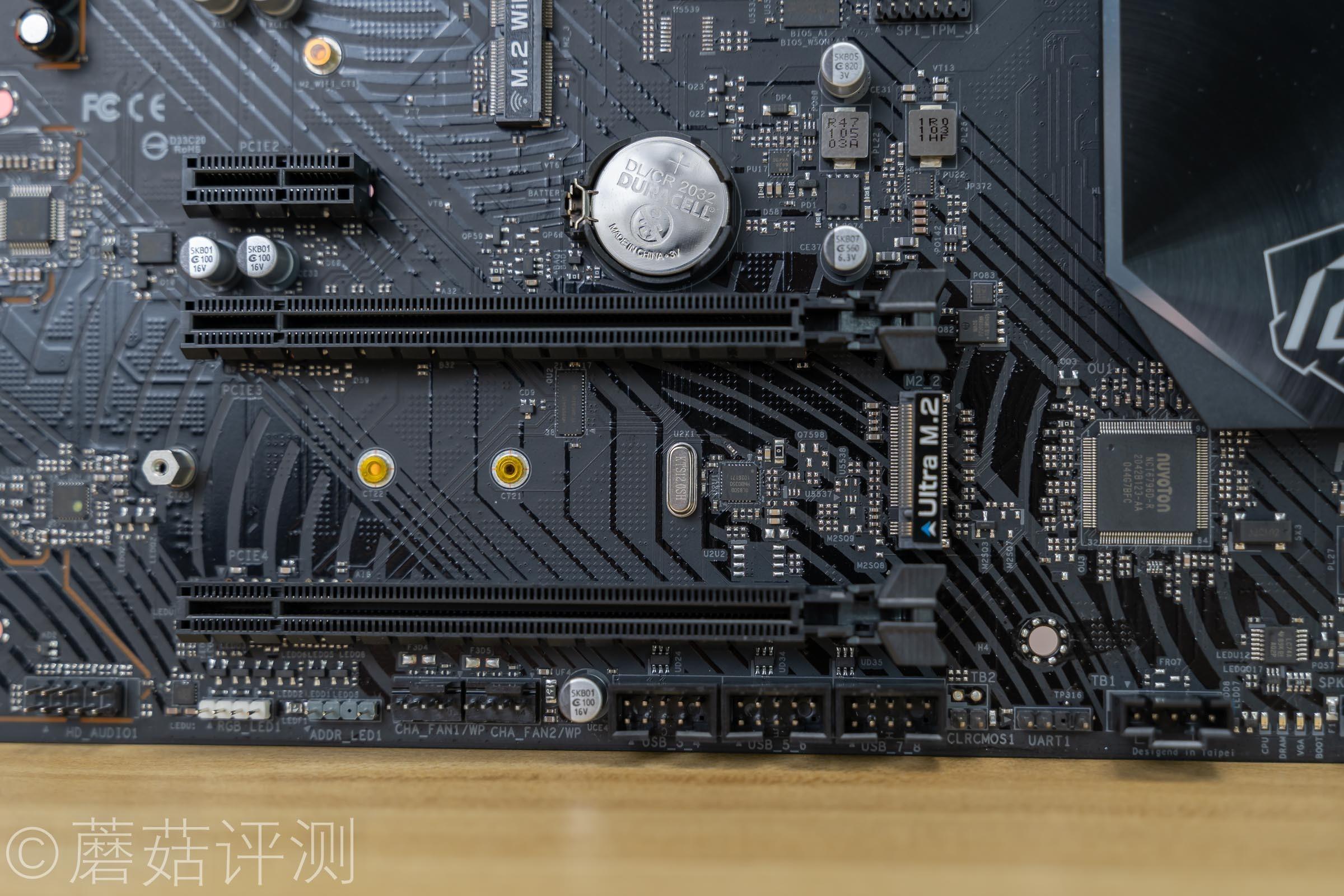

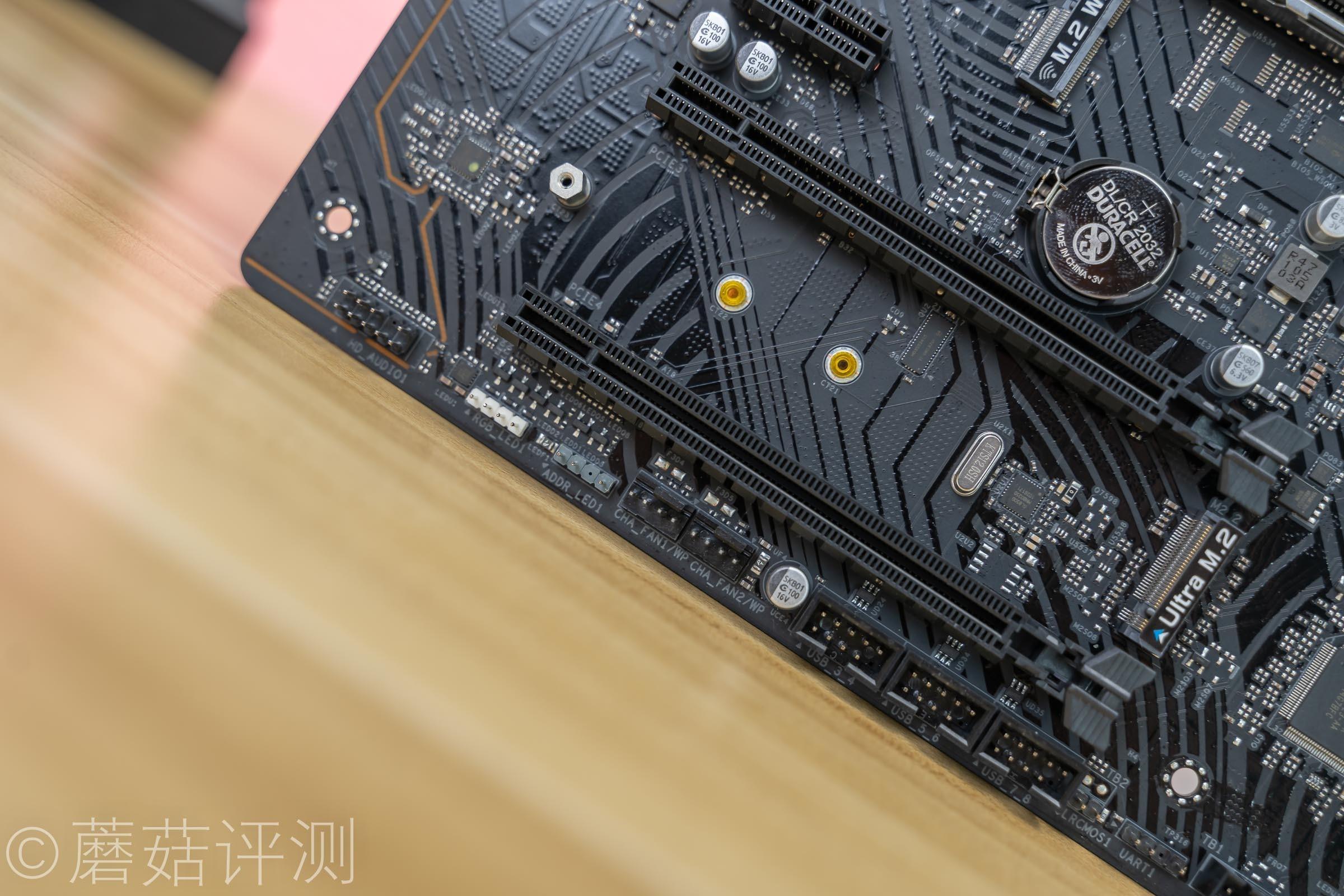

▼另外下面还有两个PCIe插槽，以及一个M2接口，最大支持22110规格的M2固态。

▼主板下方的接口也很丰富，从左到右依次是音频接口、12V四针灯效插座、5V三针灯效插座、4Pin风扇插座两个、USB2.0插座三个。

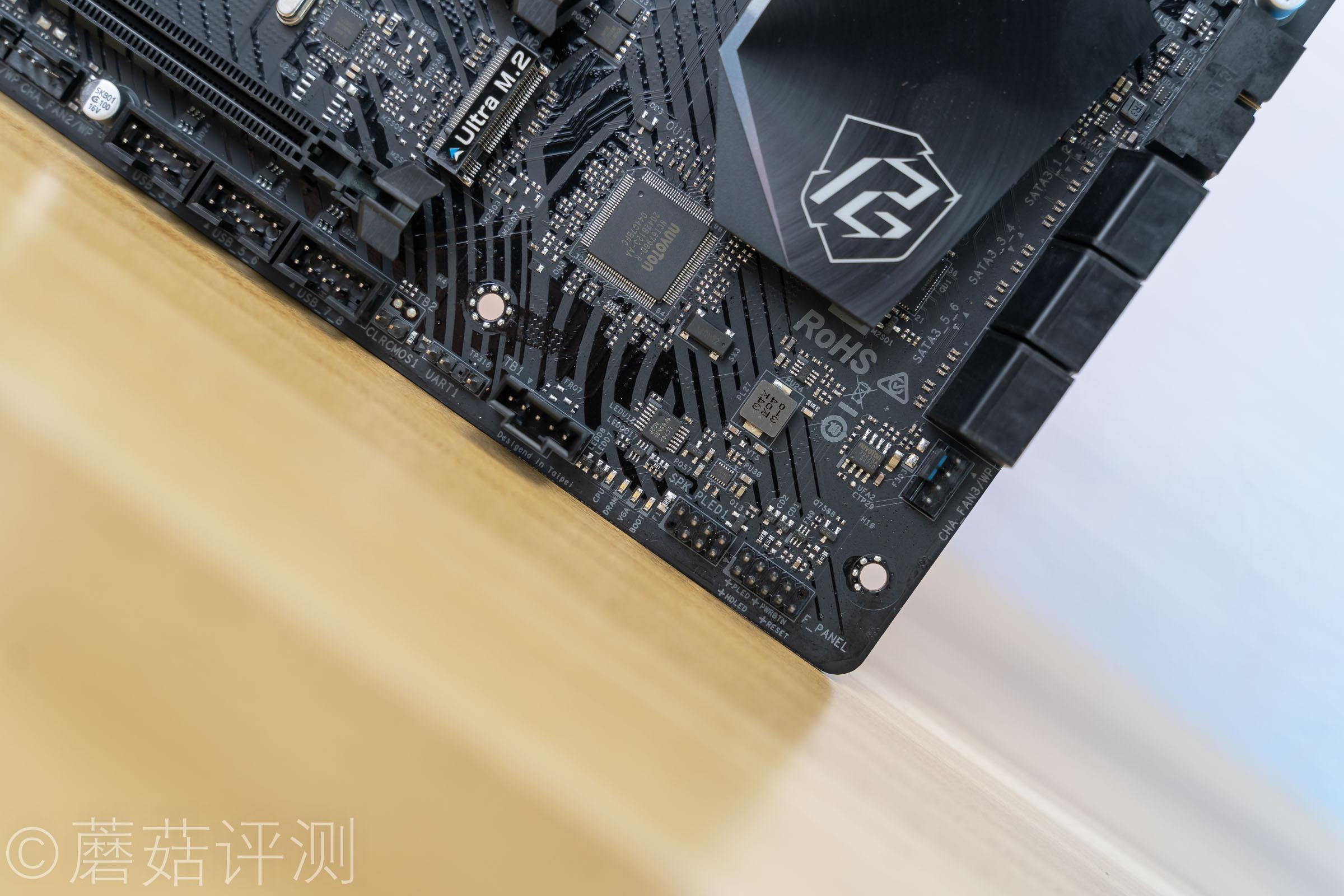

▼右侧就是雷电接口的插针，以及主板的Debug指示灯了。另外，SATA接口下面还有一个4Pin的风扇插座。

▼主板的IO接口部分，最左侧是Wifi天线支架，接着是HDMI视频接口，USB2.0接口两个，USB3.2接口8个，其中一个是Type-C接口，两个鼠标、键盘定制接口，右侧还有一个2.5G的Killer E3100G有线Lan口和音频接口。

▼主板的背面比较空，只有孤零零的一块金属背板，用于固定AMD原装散热器支架。

四、华擎（ASRock）B550 PG Riptide主板 拆解

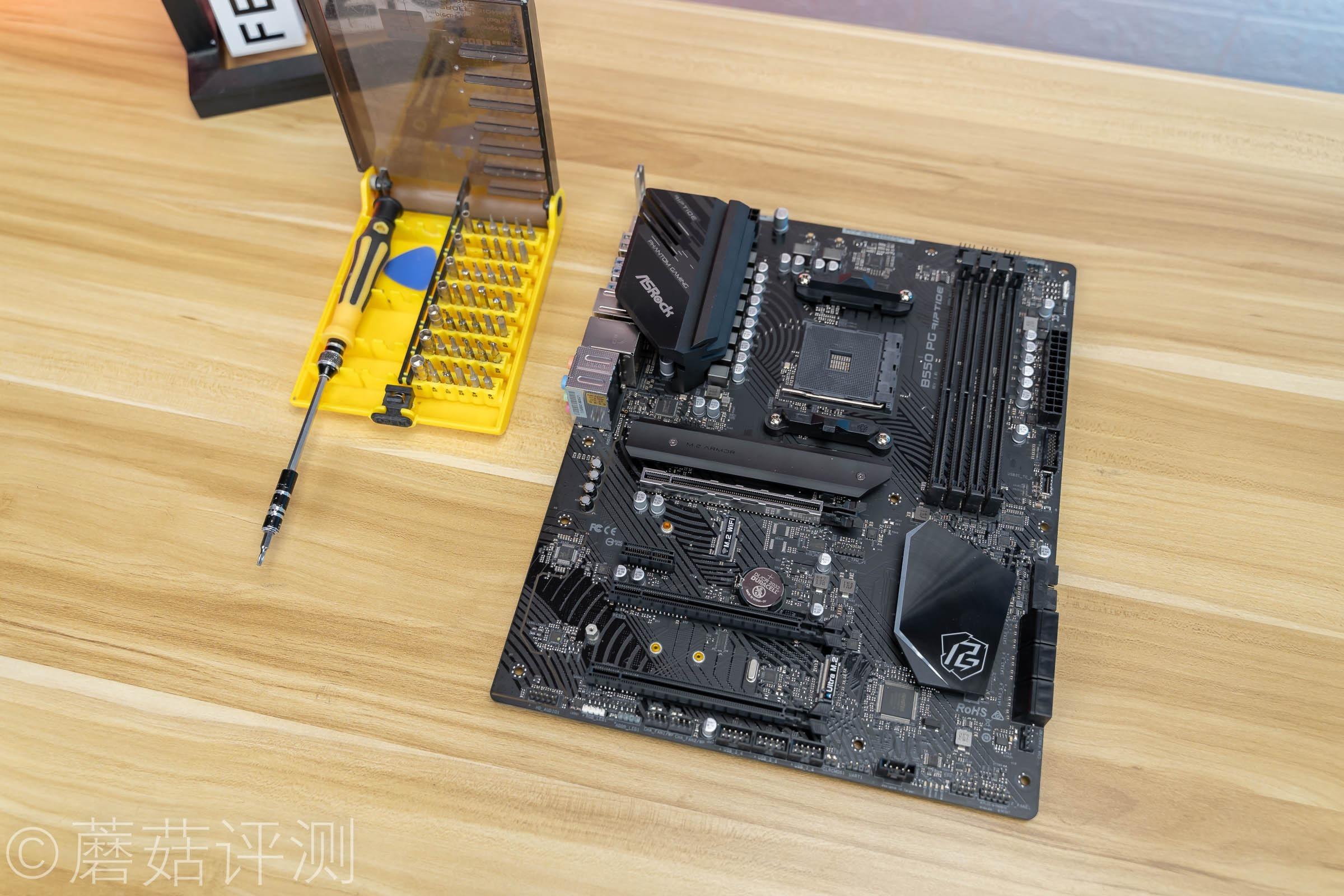

▼按照惯例，主板到手里都要拆解一下。

▼主板正面覆盖的金属件不多，拧掉固定螺丝就可以全部拿掉。

▼侧面看，金属件的体积不小，且都有一些增大和空气接触面积的设计。

▼取下所有的金属散热件后，主板正面的一些元件就都非常清晰的。

▼供电电路部分非常漂亮，左侧有8颗DrMos，上侧有两颗DrMos，用料很出色。

▼供电电路的右上角有一颗PWM主控芯片，丝印UP9505S，这是一颗双通道六相PWM控制器，最大支持4+2相供电控制。

▼主板的左侧供电部分有8颗DrMos，丝印SIC654，这是一颗上下桥和Driver整合到一起的DrMos，单颗最大稳定输出电流50A，还是非常给力的。另外这种DrMos主要用在高端的主板供电电路中，相比较传统的上下桥的供电，其内阻更小、发热更小，并且响应性更好。

▼为了让四相PWM控制信号可以控制八颗DrMos芯片，华擎在DrMos芯片的背面用了两颗倍相芯片。这颗芯片丝印UP1911R，这里使用了两颗，这颗倍相芯片支持两种工作模式，一种是1出2，另一种是2出4，这里就工作在2出4的倍相模式。

▼主板的上侧供电也有两颗DrMos，丝印SIC654，最大稳定输出50A。

▼另外供电电路的电感也是60A的高效电感，在电气性能方面相比普通电感有很大的优势。

▼供电电路的左下角有两相外围供电电路。

▼内存供电部分，单相，上下桥设计，一上两下，Mos都是N沟道，最大稳定输出电流46A，整体不错。

▼机箱前置USB插座旁边有两颗芯片，一颗P13EQX，信号桥接、中继芯片，下面是一颗ASM1543，USB3.2主控芯片。

▼另外主板的背面还有一颗ASM1074，也是一颗USB主控芯片。

▼主板的右下角就是熟悉的南桥芯片，AMD的B550芯片。

▼南桥芯片的右下角有一颗HD3SS3415，这是一颗四通道高性能差分开关，给旁边的SATA接口提供信号差分服务。

▼主板后置USB接口后面也有一颗P13EQX，主要用于信号的桥接、中继。

▼接着下面有可以硕大的ASM1074芯片，USB3.0的主控芯片，用于给主板后置的众多USB3.0接口提供支持。

▼主板的声卡芯片是小螃蟹的ALC897，旁边是物理分割部分，防止信号干扰。

▼主板的左下角有一颗NUC121ZC2，这是一颗ARM架构的单片机芯片，一般用于主板的灯效控制。

▼主板的Bios芯片放在了主PCIe插槽的下面，容量应该是32MB的。

▼主板下面的PCIe插槽中间还有一颗HD3SS3415高性能差分芯片，用于给这两个PCIe插槽提供信号差分服务。

▼接着旁边还有一颗GL850G芯片，USB2.0的主控芯片。华擎这里很良心，普通主板基本上就给两个USB2.0插座，华擎这里给力三个，搭配一些特殊的水冷、风扇等需要USB集线盒控制的设备会非常好用，不用再买USB2.0集线器了。

▼M2插座旁边有一个硕大的NCT6796D芯片，用于检测主板的各项参数。

▼主板的右下角还有两个很有意思的，左侧是主板的Debug指示灯，辅助定位故障，方便快速排故。右侧是一个存储芯片，用于储存一些信息，看旁边的标示，貌似是储存灯控信息的。

▼主板背面看起来空空的，没什么元件。

▼主板的IO接口的背面附近还有一颗ASM1543芯片，USB3.2的主控芯片，给主板背面的USB接口提供支持。

▼下面还有一颗Killer的E3100G芯片，给2.5G的Lan口提供支持。

五、华擎（ASRock）B550 PG Riptide主板 装机

▼测试平台的搭建还是挺简单的，这里将5900X装到CPU插座上。

▼内存用的是扎达克的SPARK，8G*2 3600 MHz，内存的外观还是非常漂亮的。内存马甲采用撞色设计，底部是黑色的，顶部是银色的，中间是多段式的RGB灯带。

▼这个外观设计很不错，黑色部分可以和主板黑色的内存插座搭配一起。

▼接着将主板塞到机箱内部。

▼安装主板的配件的金属显卡支架，安装在主板的右下角，通过固定主板的两颗螺丝固定。

▼安装显卡，影驰的RTX3070Ti星耀OC显卡，显卡的颜值很漂亮。

▼显卡正常横置安装，通过主板的显卡支架的支撑，显卡可以安装的完全水平。

▼这个主板的显卡支架很好用，支撑效果非常不错，体积非常小巧，平时完全看不到。结构设计、固定设计都非常有意思，通过螺丝和金属弯折受力的巧妙搭配，将显卡的竖向力，转化成横向力，然后抵在主板的侧面和右下角的两颗固定螺丝上。

▼接着安装电源，安钛克的HCG850金牌全模组电源。这款电源很靠谱，全日系电容，10年换新保修，很不错。今年是安钛克品牌的35周年，再来几个10年也没啥问题，电源可以放心使用。

▼这款电源的长度非常短，仅有14cm，兼容性表现很棒。

▼电源的尾部除了有电源插口和开关之外，还有一个风扇运行模式选择按钮，可以在温控和静音模式之间切换，静音、温控，随你掌握。

▼电源固定好之后，将各个部分的供电线都插好。

▼机箱是安钛克的DF700 Flux，机箱的电源仓是独立设计的，侧面有开孔，可以直接看到电源的侧面，不错。

▼开机，一次点亮，整体的效果还是非常不错的。

▼安钛克DF700 Flux机箱的前部有大面积的金属冲孔网，还有特殊的弧度造型，搭配内部的幻彩ARGB灯效的风扇，整体的颜值很漂亮，有点梦幻的感觉。

▼水冷是超频三的凌镜360，水冷头的颜值很漂亮，发光面积很大。另外这个冷头还支持旋转，无论是什么安装情况，都可以让冷头上的超频三LOGO水平，强迫症患者的最爱，哈哈。

▼扎达克SPARK内存的灯效很漂亮，顶部看过去是一条完整的RGB灯带。旁边的超频三凌镜360冷头顶部还有特殊的光影，听说顶盖是玻璃材质的。

▼内存侧面是多段式的RGB灯带，很有设计感。

▼另外，华擎这款主板的南桥散热部分还有RGB灯效，看着很精致的感觉。不过正常情况下，会被显卡挡住，哈哈。

六、华擎（ASRock）B550 PG Riptide主板 测试

▼整机配置一览，处理器是5900X，主板是华擎的B550 PG Riptide，显卡是影驰的RTX3070Ti星耀OC，内存是扎达克的SPARK。

▼简单跑个分，整机得分177W，处理器92W，显卡60.7W，整机性能非常强大。

▼处理器还是熟悉的5900X，感觉最近性价比特别高。

▼简单跑个CPU-Z的测试，单线程668.6、多线程9445.4，稍微优化一下，得分会更高。

▼跑个R23测试，单核1592、多核21528，均非常强大！

▼内存打开XMP就可以轻松的跑到3600MHz，5900X的内存控制器频率轻松稳定在1800MHz，没分频。

▼简单跑个内存的读写测试，读取和写入都在53000MB/s，延迟61.8ns，整体表现不错。

▼日常待机，空调26℃自动，处理器温度稳定在35℃左右，功耗63W。

▼待机时的主板左侧供电散热片温度在28.6℃，这还是待机半小时之后测的，温度几乎没有，DrMos就是凉快。

▼简单跑个CPU-Z的压力测试，处理器功耗190W（已开PBO2），全核心睿频4.3GHz左右，处理器温度77℃。

▼主板的左侧供电部分温度34.6℃，摸着微热不烫手，主板的供电很给力。

▼最后是单烤FPU测试，处理器功耗210W左右，温度90℃。

▼稳定单烤FPU在10分钟左右，主板的左侧供电散热片温度最高41℃，依然非常稳定。

▼用温枪复测一下，找一找温度高的位置，温度最高也就43℃左右，主板供电部分的温度确实不高。

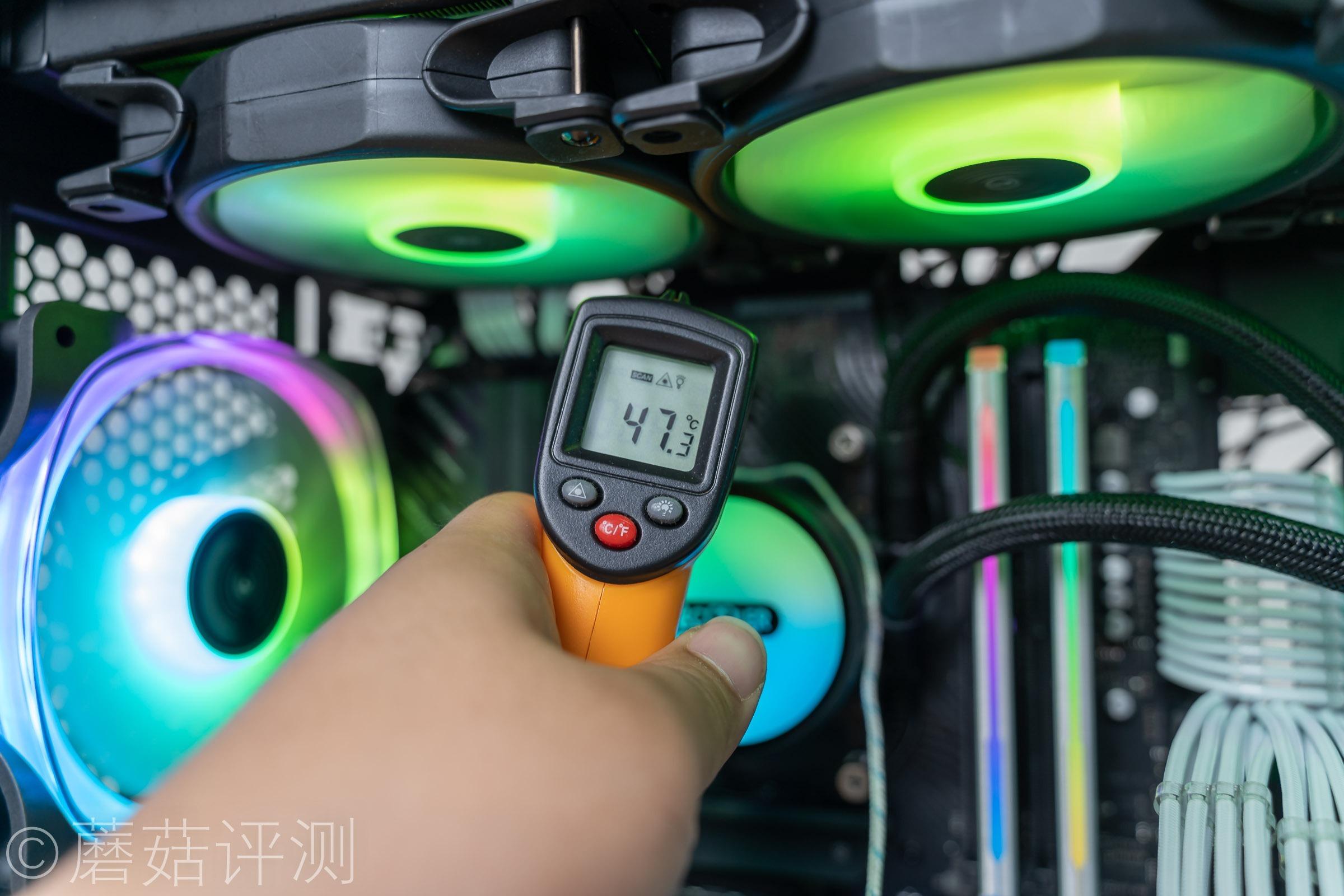

▼另外主板最上面的两颗DrMos是处理器的SOC供电，功耗并不高，DrMos的表面温度最高在47℃左右。如果有强迫症的小伙伴可以贴两颗金属片上去，温度会降低很多。

七、总结

华擎这块B550 PG Riptide主板还是非常不错的，虽然定位不高、售价不高，但主板的整体体验很好，用料很不错，细节部分设计的很到位，还原装配有主板显卡支架这种很神奇、很好用的配件。如果想要入手一块的B550主板，且是ATX大板的话，这款板子还是非常值得选购的。

主板的供电部分用来很赞，50A的DrMos，直接给了10颗，Vcore用8颗，SOC用2颗。这个供电电路的规格，媲美很多其他品牌中端、甚至中高端的板子的供电用料了。用5900X实测温度也没啥问题，开PBO2，单烤FPU，功耗210W的情况下，10分钟左右主板的左侧供电温度也就40℃多一些，没啥问题。

另外在一些细节方面，华擎的这块板子做的很棒。例如其拥有7个4Pin的风扇供电插座；三个机箱前置USB3.2插座，其中一个还是Type-C接口的；四个灯效插座，三针、四针各两个；三个USB2.0插座，外面还配有塑料罩；还有一个M2 Wifi插座，方便加装Wifi无线网卡。这种拓展性方面的插座，华擎这块板子给的很充足，日常装机会非常方便。

华擎自古出妖板，这话没什么毛病。但除了大妖板，还有一些小妖板，例如今天的这块板子。
