银欣电源质量怎么样(银欣SX1000电源评测)

目前SFX电源已经做到了额定功率850W的水平,但是想要进一步突破却不是一件容易的事情,毕竟电源内部空间有限,无法容纳更多的元件,也难以提供足够的散热空间。相比之下SFX-L规格的电源就有更充分的空间去容纳大功率器件,也可以放入大尺寸的风扇来强化散热,因此当SFX电源还在做千瓦级的尝试时,额定功率为1000的SFX-L电源便已经投产问世了,那就是银欣的SX1000电源。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第2张

SFX-L电源其实并不是一个标准规格,准确来说只要宽度为125mm、高度为63.5mm、长度大于100mm的电源,都可以称之为SFX-L电源。银欣SX1000电源的长度为130mm,虽然体积大于普通的SFX电源,但这为其换来了更充分的空间来强化输出功率和散热效能,这也使其成为了第一款正式上市销售的千瓦级SFX-L电源产品。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第4张

银欣SX1000电源外观赏析

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第6张

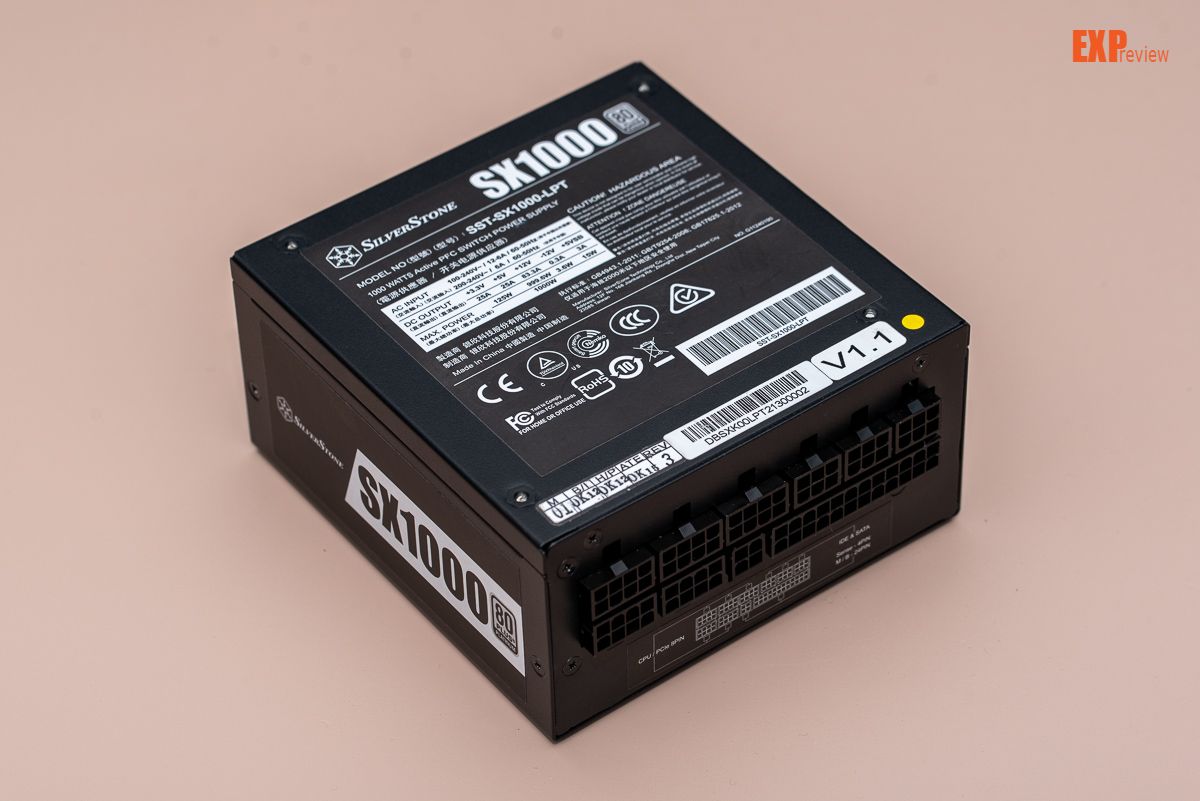

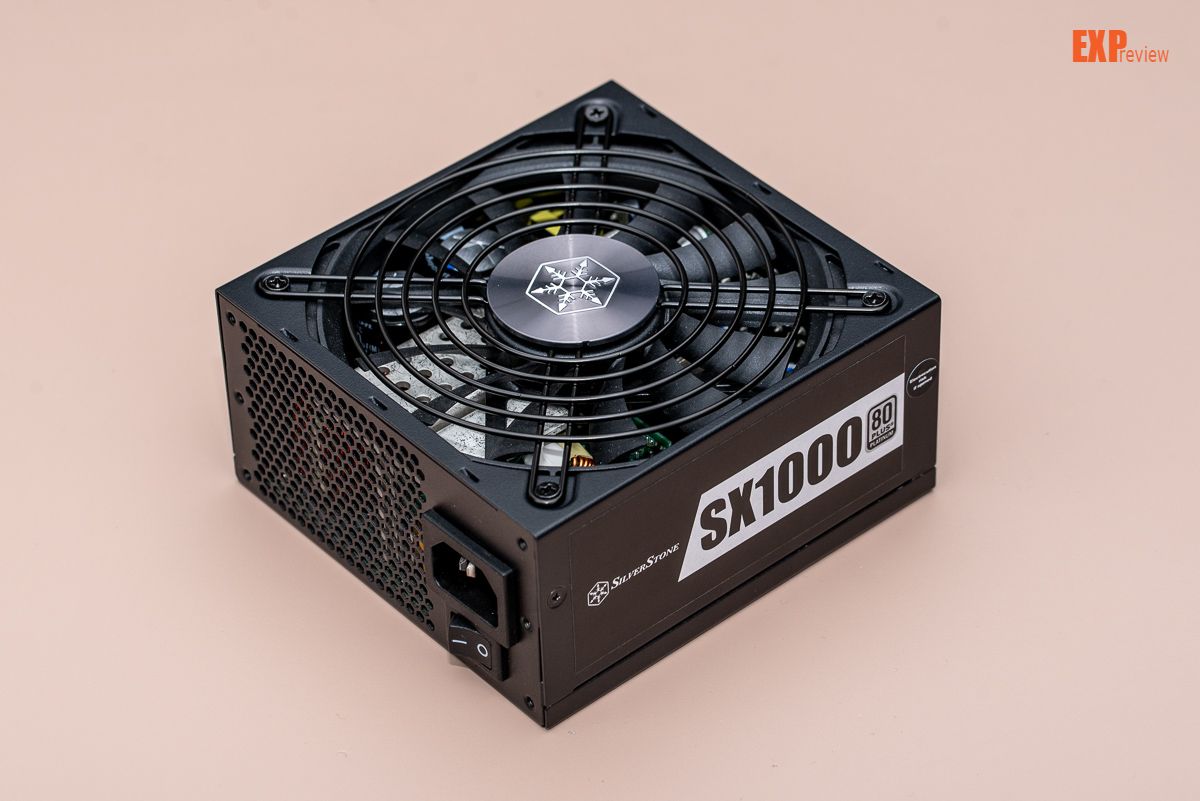

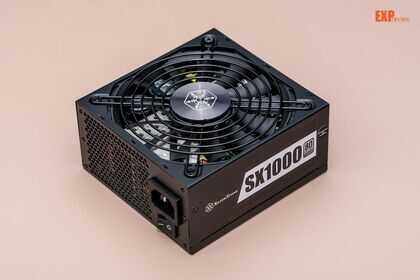

银欣SX1000电源的尺寸为130*125*63.5mm,比起标准SFX电源要更长一些,属于市场上常说的SFX-L电源,但正因为有更充足的体积,因此其额定功率可以做到比标准SFX电源更高,后者目前只能做到额定功率850W的水平,而银欣SX1000电源则为额定功率1000W,适合用在紧凑型的高性能PC平台上。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第8张

银欣SX1000电源采用全模组线材设计,通过了80Plus铂金认证

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第10张

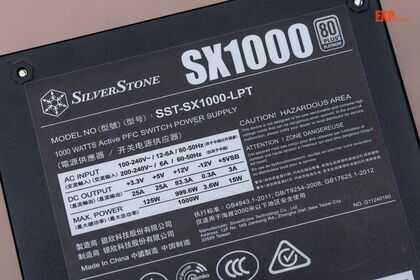

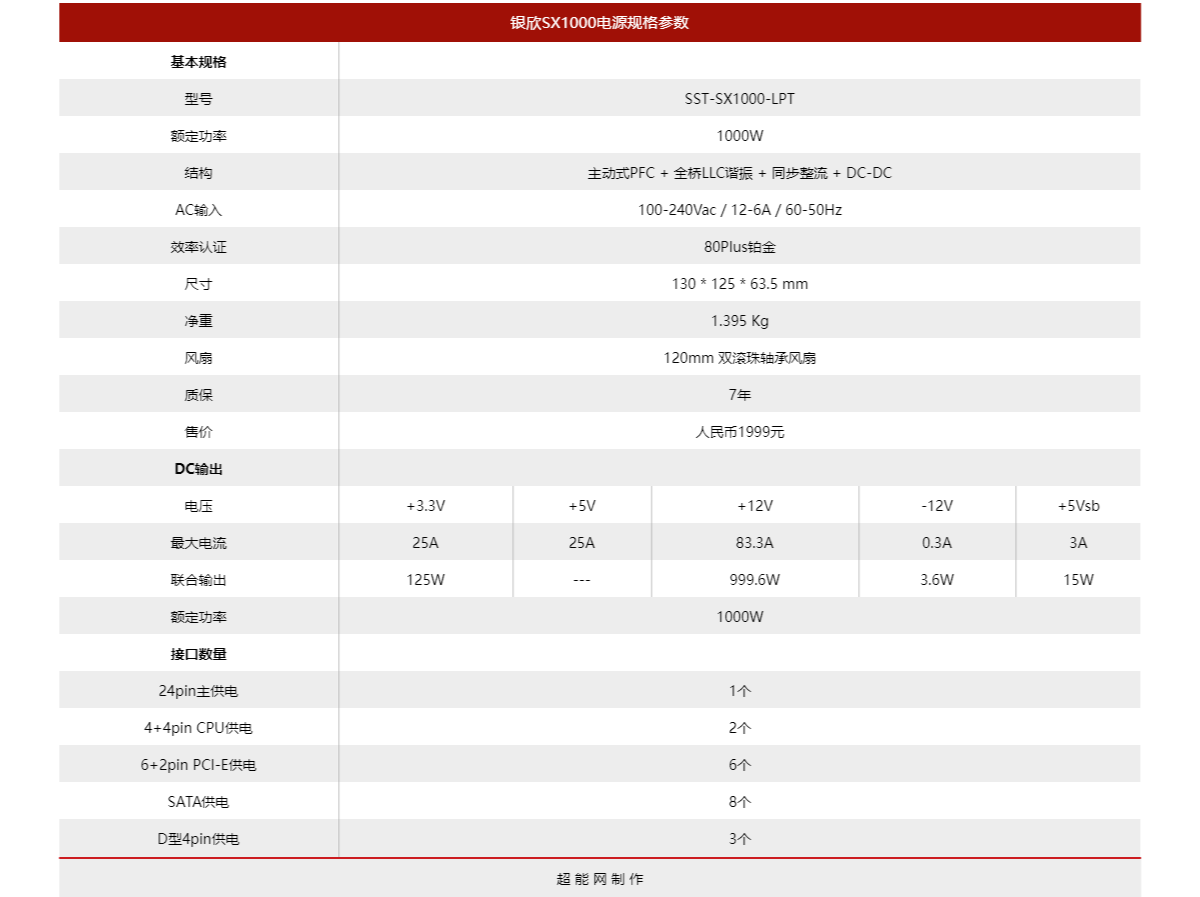

输出参数方面,银欣SX1000电源的+12V采用单路输出设计,最大输出电流为83.3A,相当于999.6W输出功率;+5V与+3.3V则为DC-DC设计,每路输出额定电流为25A,联合功率为125W;+5V待机输出则为最高3A,相当于15W输出功率。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第12张

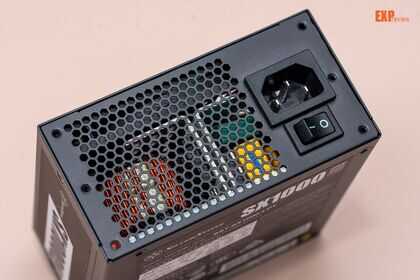

电源的AC输入接口配置有独立开关

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第14张

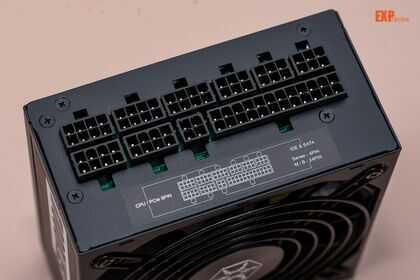

电源采用全模组接口设计,其中24pin主供电对应的模组接口是24+4pin的组合接口;8pin模组接口则对应显卡的PCI-E供电接口与主板的CPU供电接口,共计有5个;6pin模组接口则用于扩展SATA供电接口与D型4pin供电接口,共计有3个。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第16张

银欣SX1000使用的是黑色扁平化模组线材,共计提供有1个24pin主供电、2个4+4pin CPU供电、6个6+2pin PCI-E显卡供电、8个SATA供电和3个D型4pin供电接口,其中2个CPU 4+4pin供电接口均为独立线材,6个PCI-E 6+2pin供电接口则分为3条模组线,每条模组线配置2个接口。由于面向的是迷你平台,因此模组线材的长度都是比较短的,其中24pin主供电接口模组线长度为30cm,CPU供电接口模组线长度为40cm,PCI-E供电接口模组线长度为40+15cm,放在迷你平台中使用是足够的。

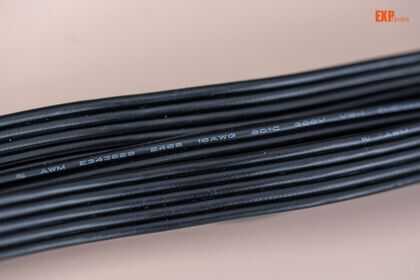

值得一提的是,考虑到这款电源会应用在高性能平台上,供电负荷会比较重,因此银欣SX1000电源的24pin主供电、4+4pin CPU供电以及6+2pin PCI-E显卡供电模组线均使用了电流承载能力更强的16AWG规格线材,SATA与D型4pin供电模组线则使用18AWG规格线材,线材的用料是颇为扎实的。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第18张

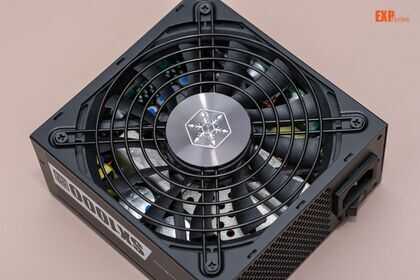

电源采用的散热风扇是12015规格,支持低负载低温智能停转技术

银欣SX1000电源拆解赏析

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第20张

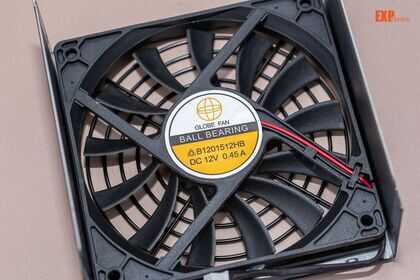

银欣SX1000电源使用的风扇是GLOBE FAN的B1201512HB,规格为DC 12V/0.45A,120mm直径,15mm厚度,采用双滚珠轴承,支持低负载低温风扇智能停转。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第22张

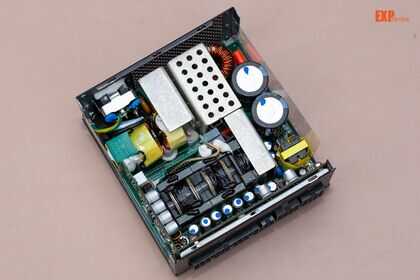

银欣SX1000电源采用主动PFC+全桥LLC谐振拓扑+同步整流+DC-DC结构,模组接口采用的是PCB直插式设计,+5V/+3.3V的DC-DC电路采用独立PCB,内部结构比较清晰,但由于电源内部空间有限,因此元件会略显拥挤。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第24张

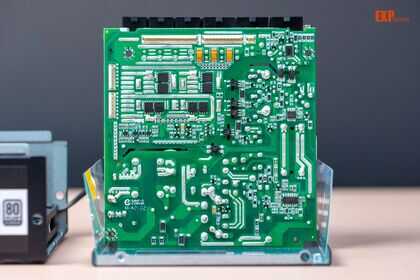

PFC控制芯片与+12V同步整流的电路都布置在主PCB背面

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第26张

银欣SX1000电源具备完成的EMI电路,在AC输入底座上有1对Y电容,主PCB上还有1对Y电容、4个X电容和2个共模电感,MOV与NTC也配置齐全,其中NTC还配置有独立继电器。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第28张

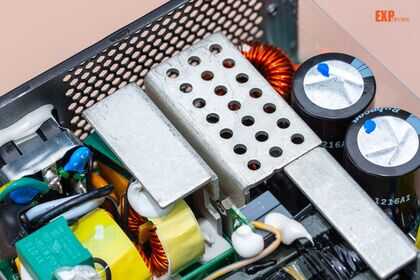

电源中的三块L型散热片可以说是非常瞩目,其中整流桥与主开关管各自使用一片L型散热片,上面有打孔的散热片则是PFC开关管与PFC二极管共用。元件用料方面可以确认的是电源使用了1个整流桥,但由于元件之间的间距很小,我们无法观察到其具体型号;PFC开关管是2个英飞凌的IPW60R099C6 ,规格为600V/24A@100℃/99mΩ;PFC二极管则为UJ3D06520TS,规格为650V/20A@152℃。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第30张

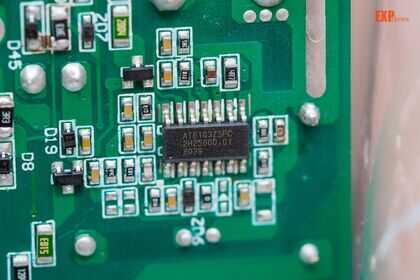

PFC控制芯片在PCB背面,是来自ATK的AT6103ZSPC

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第32张

主开关管有4个,是来自东芝的TK20A60W,规格为600V/20A/155mΩ;+12V同步整流的MosFET在PCB背面,通过导热贴将热量传至电源外壳进行散热,PCB上并没有专门设置的散热片。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第34张

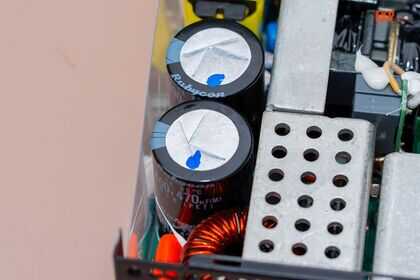

主电容是Rubycon的电解电容,规格为400V/470μF/85℃,数量有2个,为等效940μF规格

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第36张

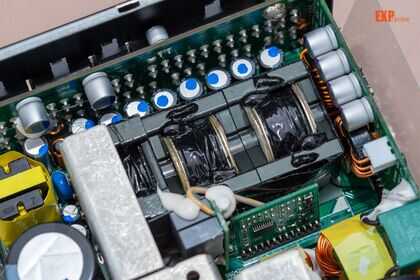

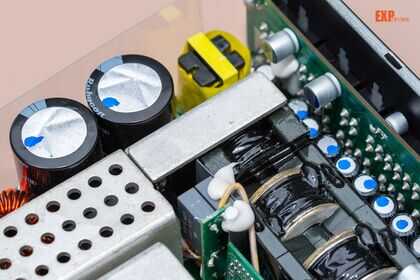

电源采用的是全桥LLC谐振拓扑,配置有2个主变压器,虽然占用的空间会比单变压器高一点,但这样的设计有利于分摊负载和发热量,更有助于提升电源的转换效率和散热效能。LLC谐振的控制器位于主变压器下方的小型PCB上,是来自ATK的AT6301ZTSF芯片。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第38张

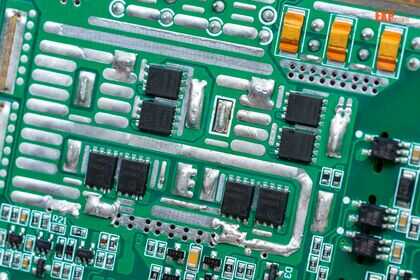

电源的+12V输出采用同步整流设计,MosFET位于主PCB背面,整流管和续流管各有4个,均为英飞凌的BSC014N04LS,规格为40V/125A@100℃/1.4mΩ。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第40张

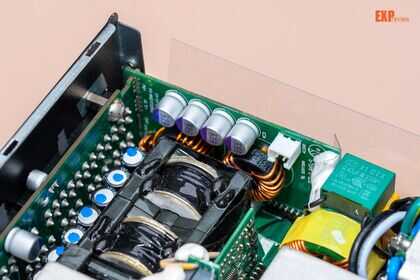

电源的+5V与+3.3V输出采用DC-DC设计,配置有独立PCB,使用开放式线圈电感与固态电容,散热风扇也是连接在这块PCB上。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第42张

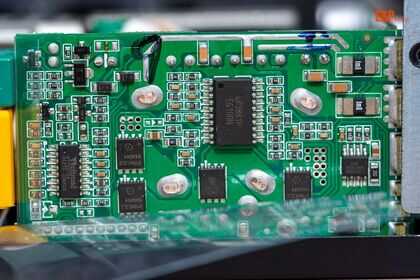

+5V与+3.3V输出使用的控制器是uPI的uP3861P,每路输出配置有2个MosFET,都是来自英飞凌的BSC018NE2LS,规格为25V/97A@100℃/1.8mΩ,旁边的WT7527RA芯片则是电源的管控IC。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第44张

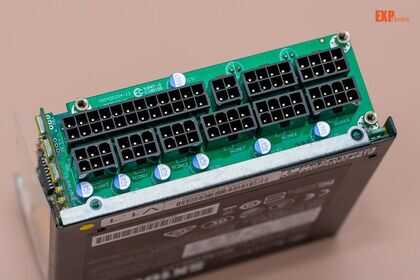

模组接口PCB上布置有固态电容进行输出滤波

银欣SX1000电源性能测试

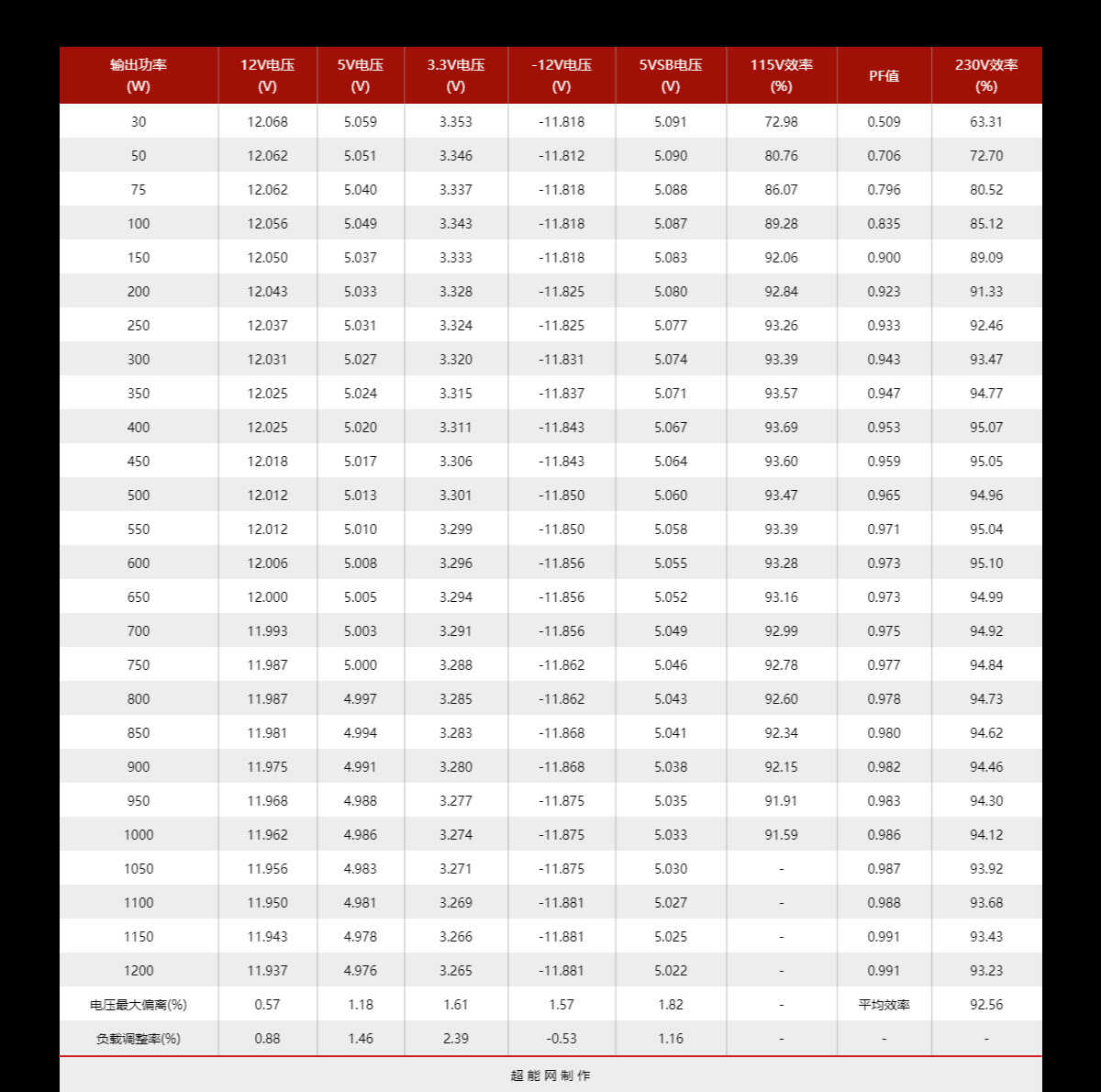

均衡负载

我们会评测中对额定功率不超过1000W的电源进行120%额定功率下的230V输入均衡负载测试以及纹波测试,该项测试的成绩不纳入超能指数的计算中,单纯是用来观察电源的功率余量。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第46张

虽然是SFX-L电源,但银欣SX1000电源在超载至120%功率后,各路输出的电压仍然维持在正常水平,转换效率的变化也属于正常范围内,可以看出其在输出功功率的同时,也仍然有预留比较充足的功率余量,对于这个级别的电源来说是颇为难得的。

PS:超载至120%功率是评测需要,我们并不建议玩家超载电源,如果确实需要更高的输出功率,请使用额定功率更高的产品。

转换效率

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第48张

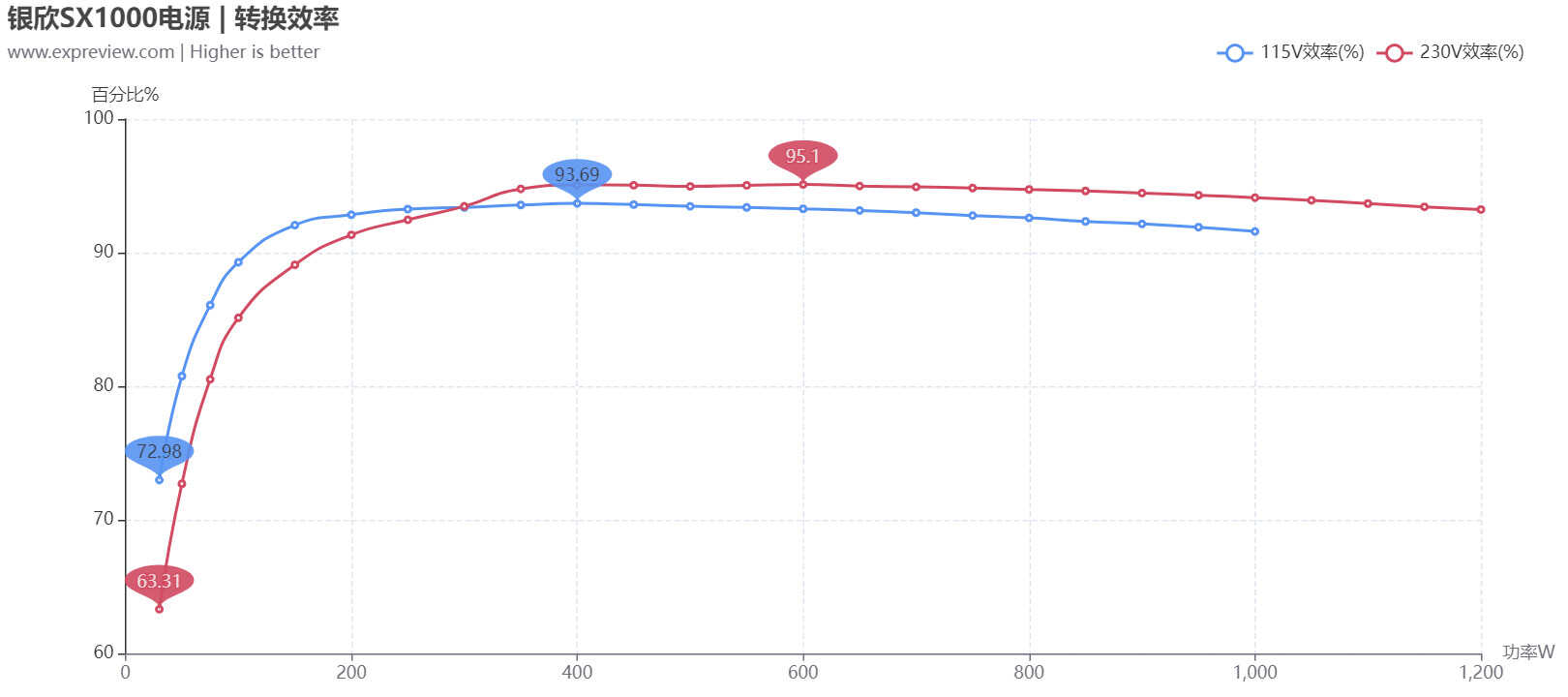

银欣SX1000电源是一款通过了80Plus铂金认证的电源,在230V输入环境下,其输出50W时转换效率就已经超过80%,输出100W时转换效率超过89%,400W到600W功率区间的转换效率处于最高水准,均可以达到95%的水平,整体平均转换效率则超过92%;在115V输入下最高转换效率超过93%,满载效率在91%到92%的水平,符合80Plus铂金电源的效率标准。

待机效率

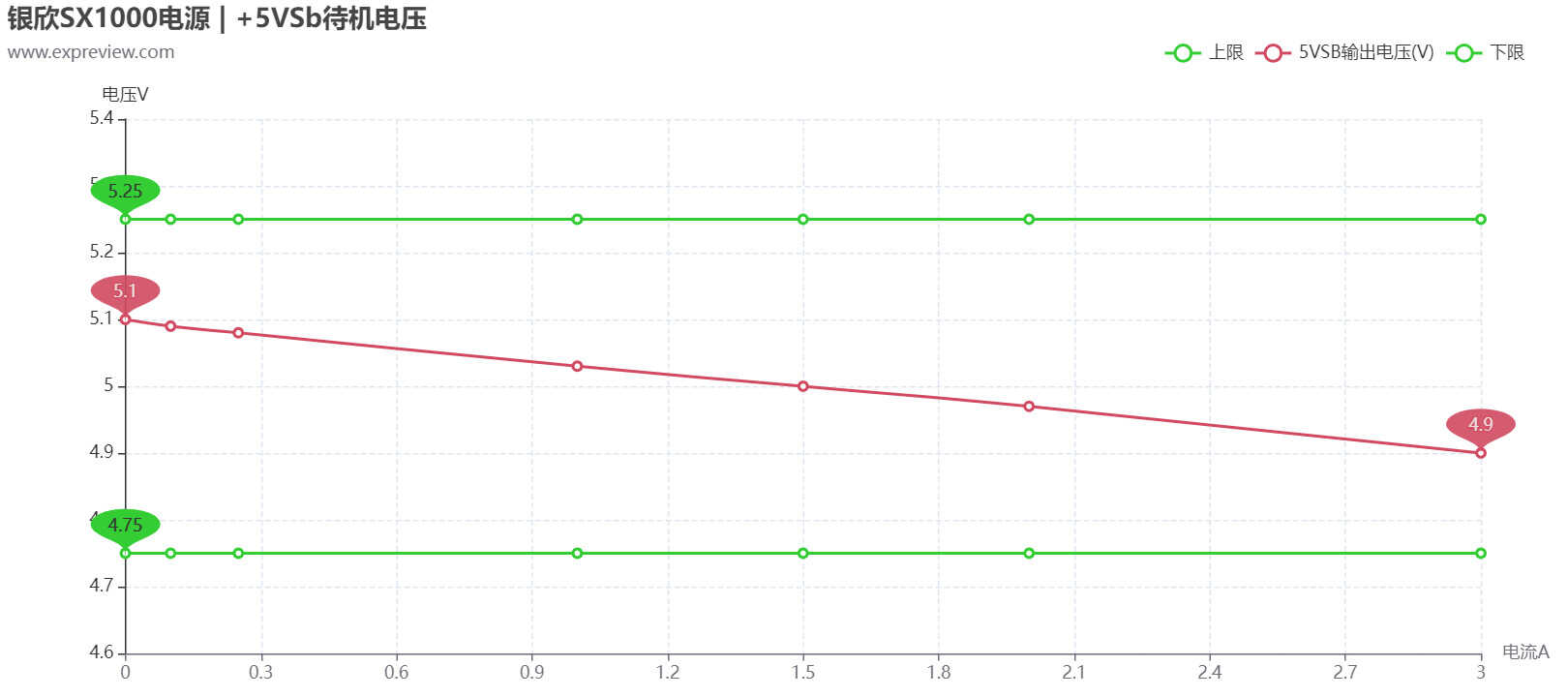

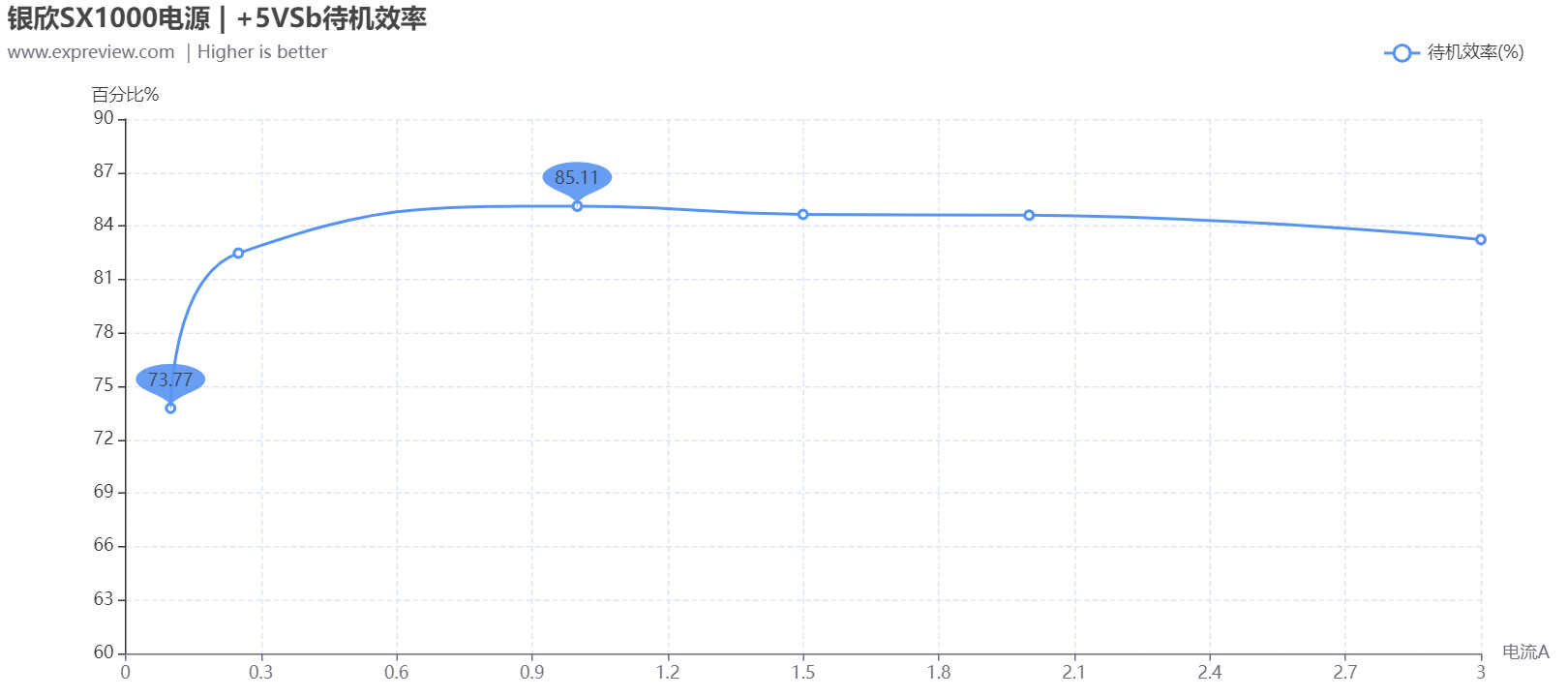

按照相关的规范标准,电源的+5V待机在0.1A/0.25A/1A的负载下转换效率应该高于50%、60%、70%,空载功率应小于1W。银欣SX1000电源电源的空载待机输入为0.15W,+5V待机输出电压足额,转换效率也很不错。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第50张

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第52张

散热风扇转速

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第54张

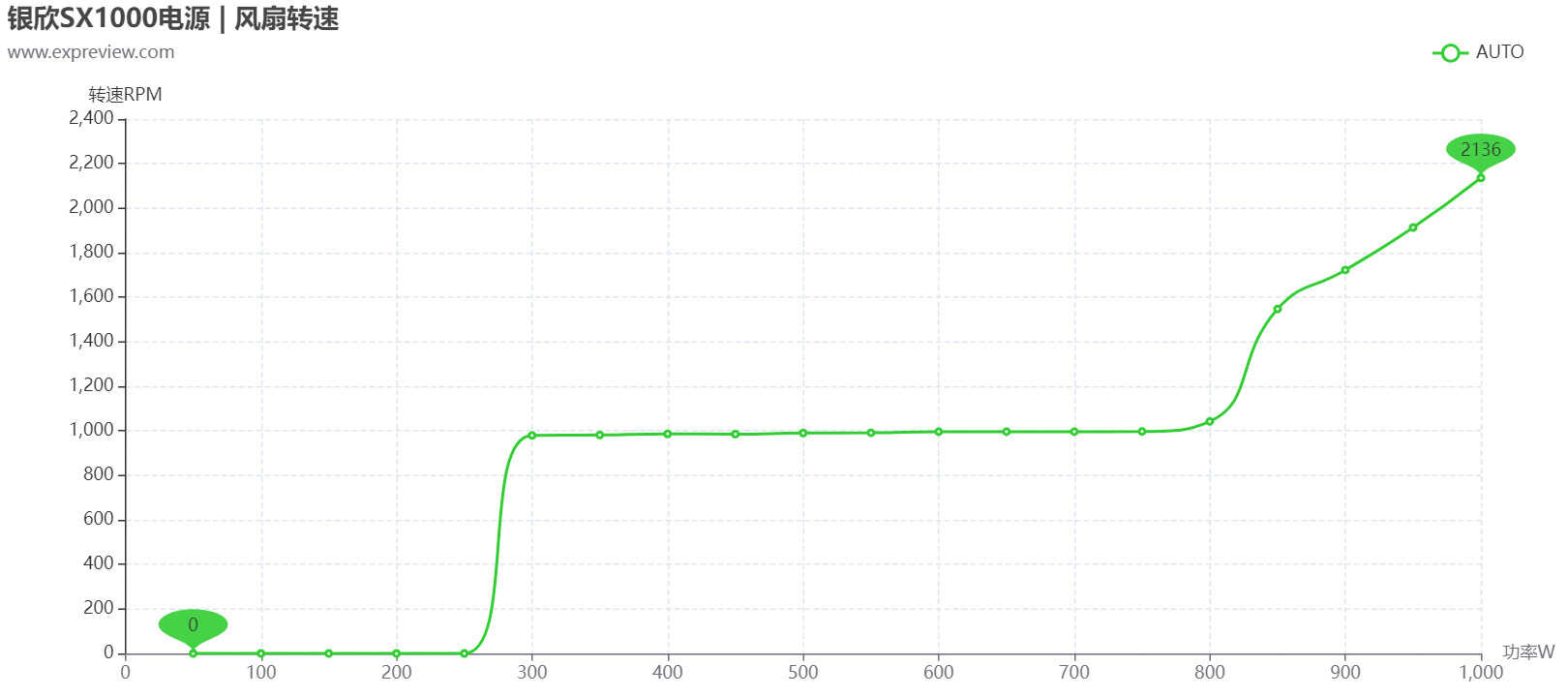

银欣SX1000电源支持风扇智能启停功能,在低温低负载的情况下风扇会自动停转。经我们测试,其在输出功率达到300W之前,风扇会处于停转状态,此后风扇随着电源输出功率的增加而提升转速,起转转速在980RPM到1000RPM左右,大约在输出达到800W后转速开始快速提升,满载转速达到2100RPM的水平,有轻微的噪音但基本不影响使用体验。

电压稳定性

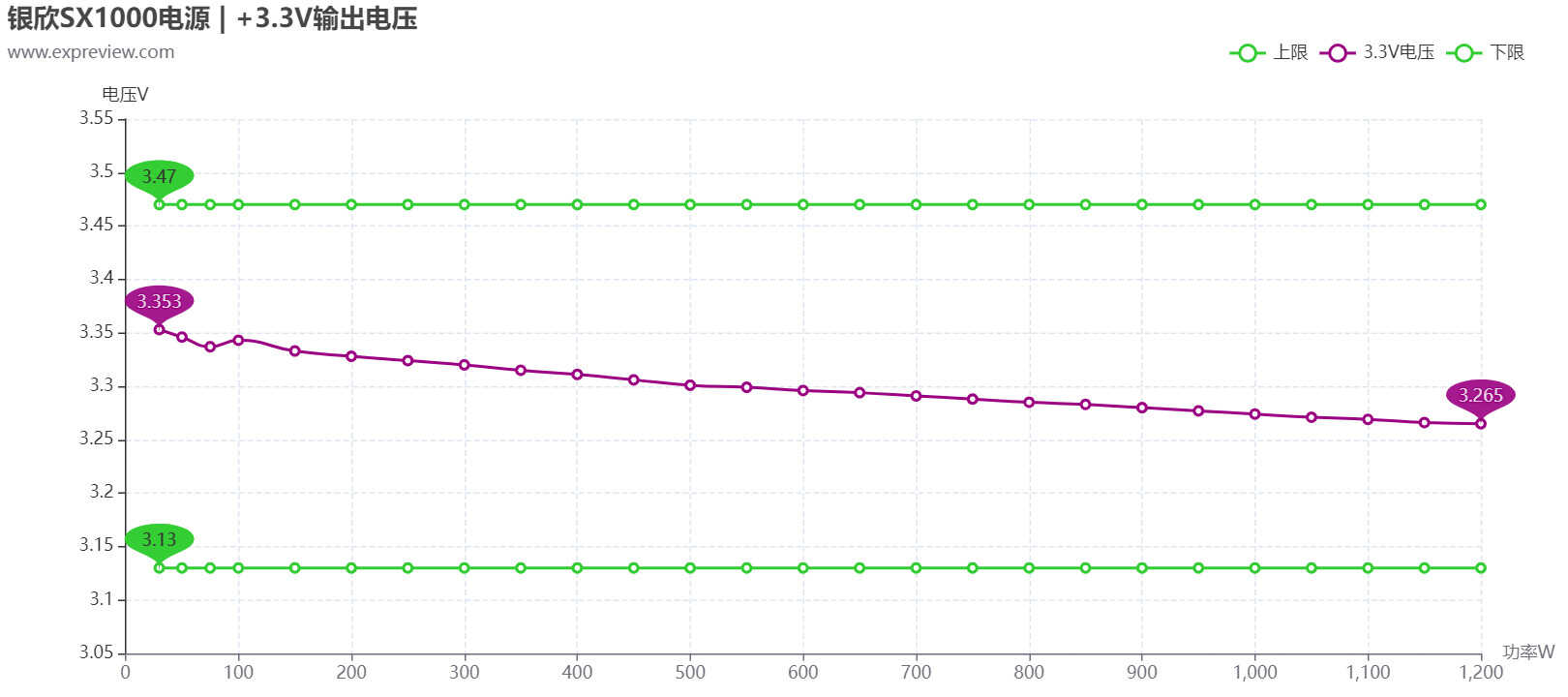

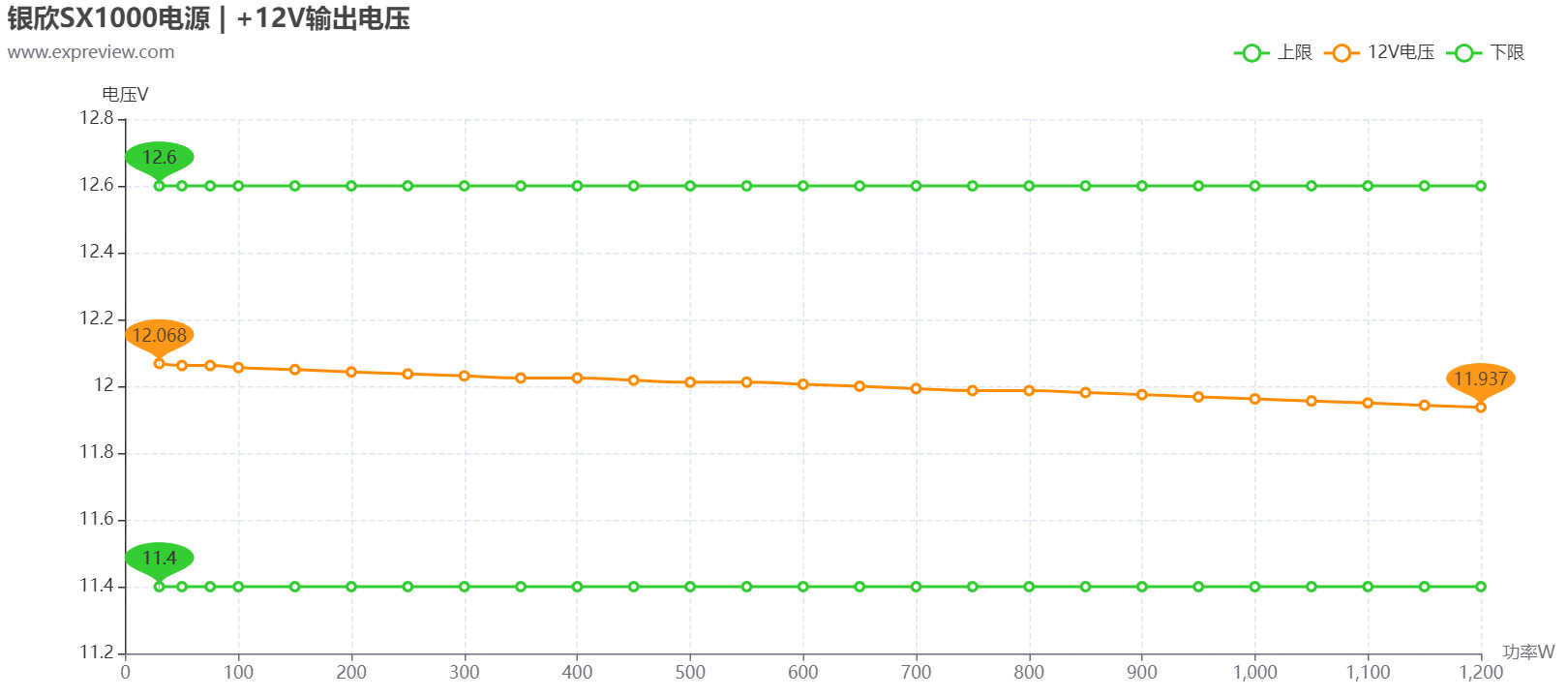

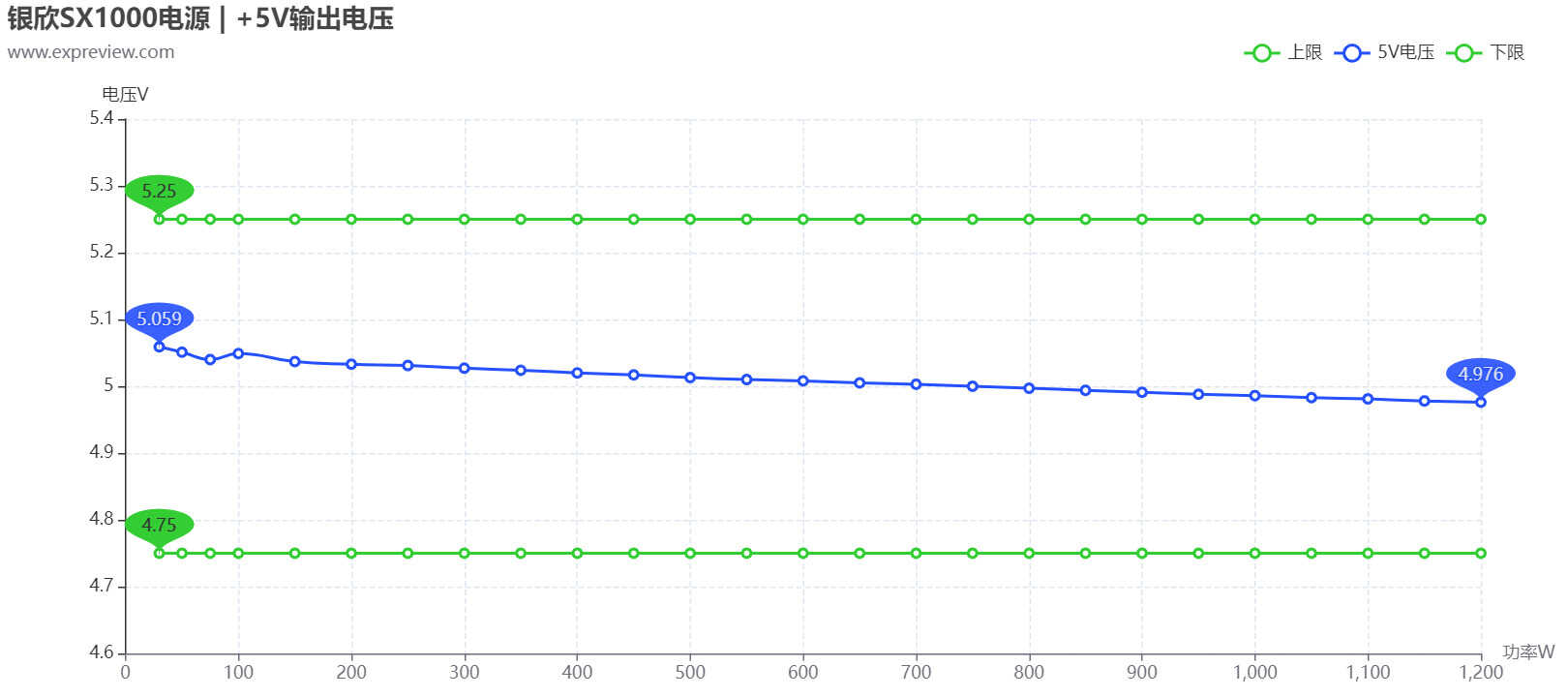

银欣SX1000电源的输出电压是比较稳定的,其中+12V的表现相当优秀,偏离度和调整率都不超过1%,+5V与+3.3V的电压偏离度都可以控制在2%以内,调整率则分别为2%以内和3%以内,这样的表现是让人满意的。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第56张

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第58张

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第60张

输出纹波

纹波和噪声是电源直流输出里夹杂的交流成分,如果用示波器观察,就会看到电压上下轻微波动,像水波纹一样,所以称之为纹波。按照英特尔ATX12V 2.52规定,+12V、+5V、+3.3V的输出纹波与噪声的Vp-p(峰-峰值)分别不得超过120mV、50mV、50mV。我们使用数字示波器在20MHz模拟带宽下按照英特尔规范给治具板测量点处并接去耦电容,对电源满载以及超载至120%功率下的输出纹波进行测量,以低频下的纹波峰峰值作为打分基准。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第62张

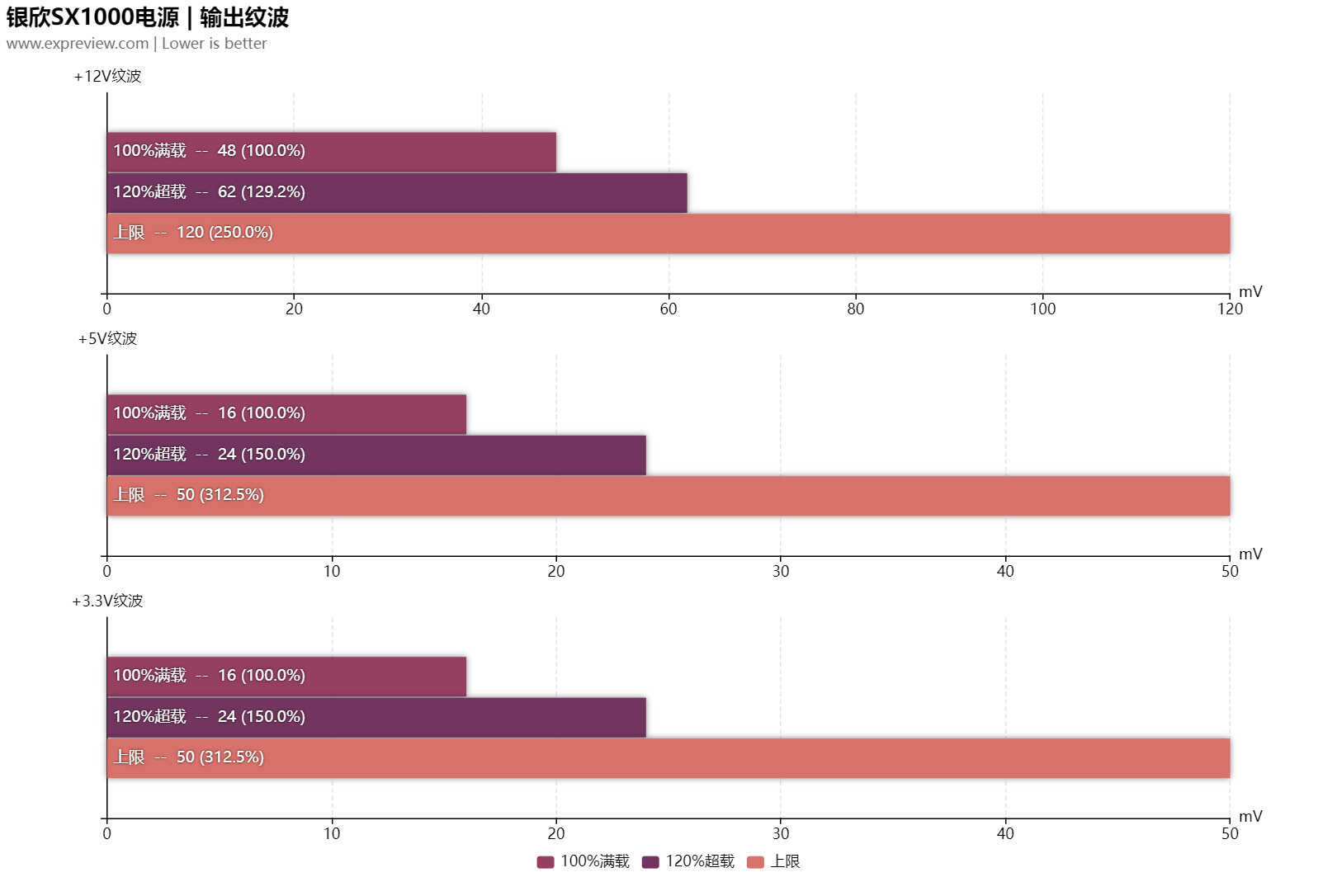

银欣SX1000电源在100%满载时的+12V、+5V、+3.3V低频纹波为48mV、16mV和16mV,超载至120%也就是1200W后,电源输出纹波有一定的增加,分别上升至62mV、24mV和24mV,数字上来看变化幅度不算小,但总体而言仍然处于较好的水平,可见电源的实力仍然留有余地。

交叉负载

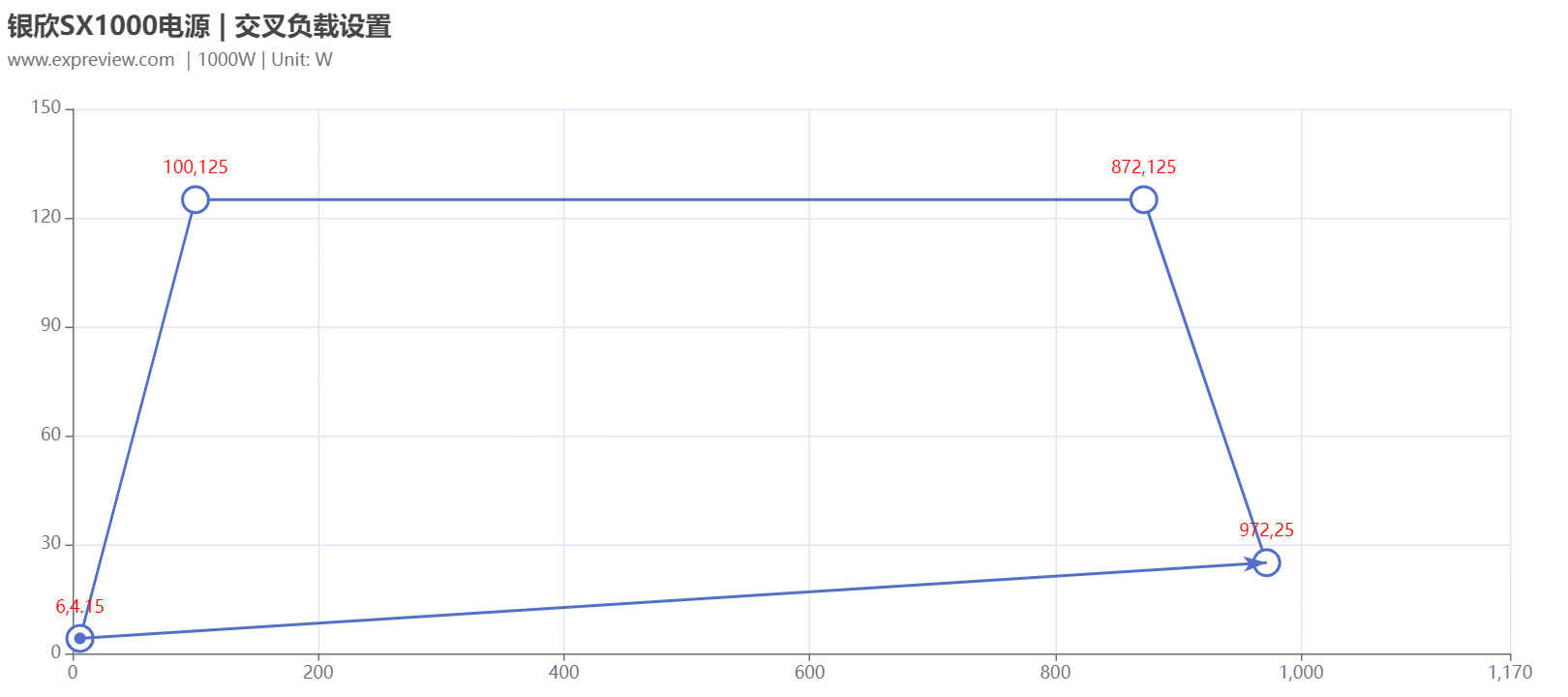

交叉负载测试项目我们按照Intel ATX12V 2.52和SSI EPS12V 2.92电源设计指导的要求,制定出1000W电源交叉负载图表。

值得注意的是,我们并非原封照搬设计规范,而只选择其中比较有实际意义的4个测试点,分别是交叉负载框里的左下、左上、右上和右下角四个点。

这四个点的意义分别为:

左下角(A点):整机最小负载;

左上角(B点):辅路最大负载、12V最小负载,例如多个机械硬盘同时启动的情况;

右上角(C点):辅路最大负载、整机满载;

右下角(D点):12V最大负载、辅路最小负载,例如使用单个固态硬盘运行3D游戏的情况;

测试点的X坐标表示总的+12V的输出功率,Y坐标表示+5V和+3.3V的输出功率之和。

交叉负载的测试与前面的均匀负载测试的评判标准一致,电压偏离额定值越少越好,各路偏离率允许的值都为±5%

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第64张

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第66张

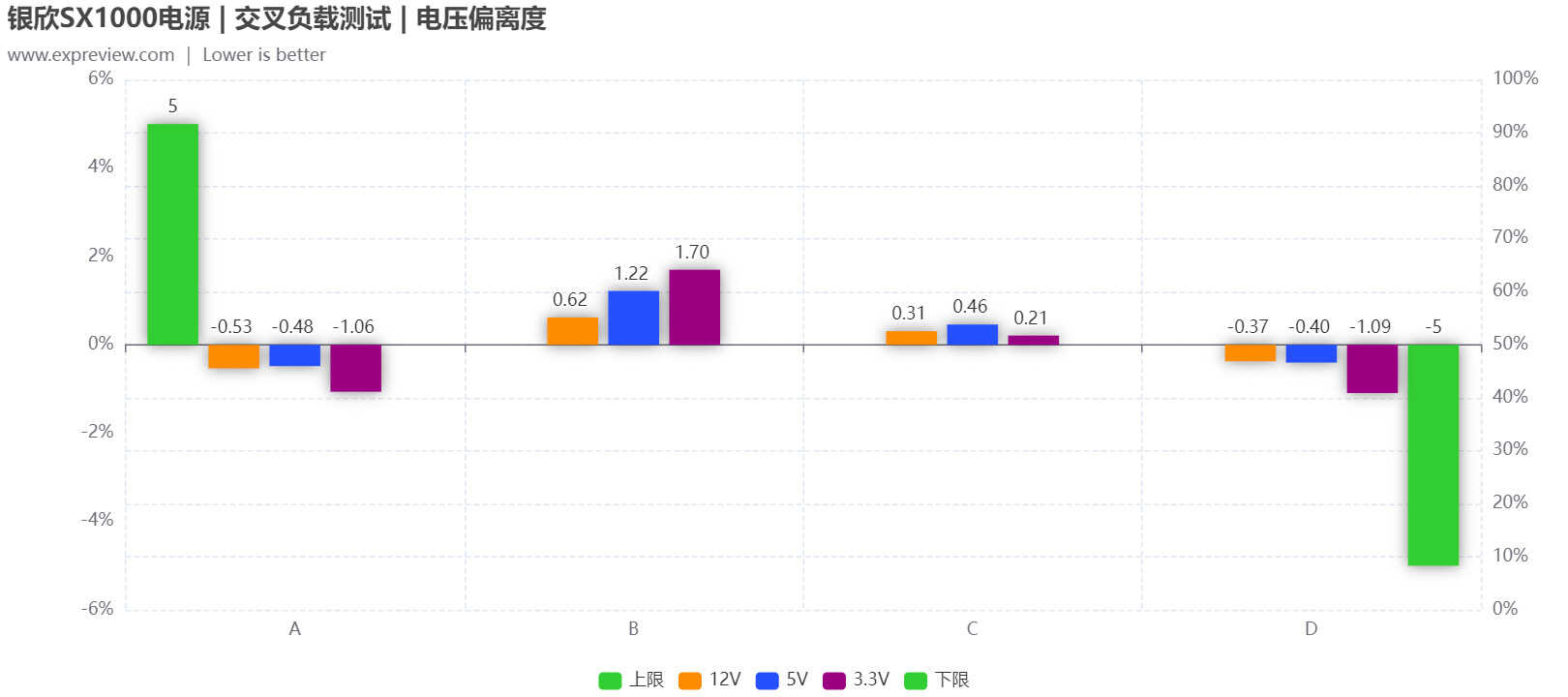

银欣SX1000电源在+5V和+3.3V输出上使用了DC to DC设计,这个设计在交叉负载(拉偏测试)中是比较有利的,基本上在不同的负载环境中,三路输出的电压变化都是比较小的,其中+12V输出的表现最高,偏离度在±1%以内,+5V与+3.3V的偏离度表现也不错,交叉负载测试对于银欣SX1000电源的输出电压并没有带来明显改变,可见电源的电压是非常稳定的。

保持时间

掉电保持时间(Hold-up Time)是指电源掉电之后电压输出值跌出范围允许的5%的时间,我们测量的是+12V、+5V和Power-OK(Power-Good)信号的保持时间

SSI EPS12V 2.92服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下保持时间应该大于18ms,而Power-OK信号的保持时间要求是大于17ms

掉电保持时间如此受关注,是因为其很大程度上关系到硬件的寿命,Power-OK保持17ms意味着面临17ms以内的掉电情况时电脑能持续运行而不出现关机、重启的状况,而各路电压保持18ms或者更长的时间,是为了在掉电发生时各个硬件能够做出应急处理,比如机械硬盘的磁头归位 、SSD的掉电保护。

银欣SX1000电源的保持时间是在75%负载(DC输出562.5W)的情况下测得。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第68张

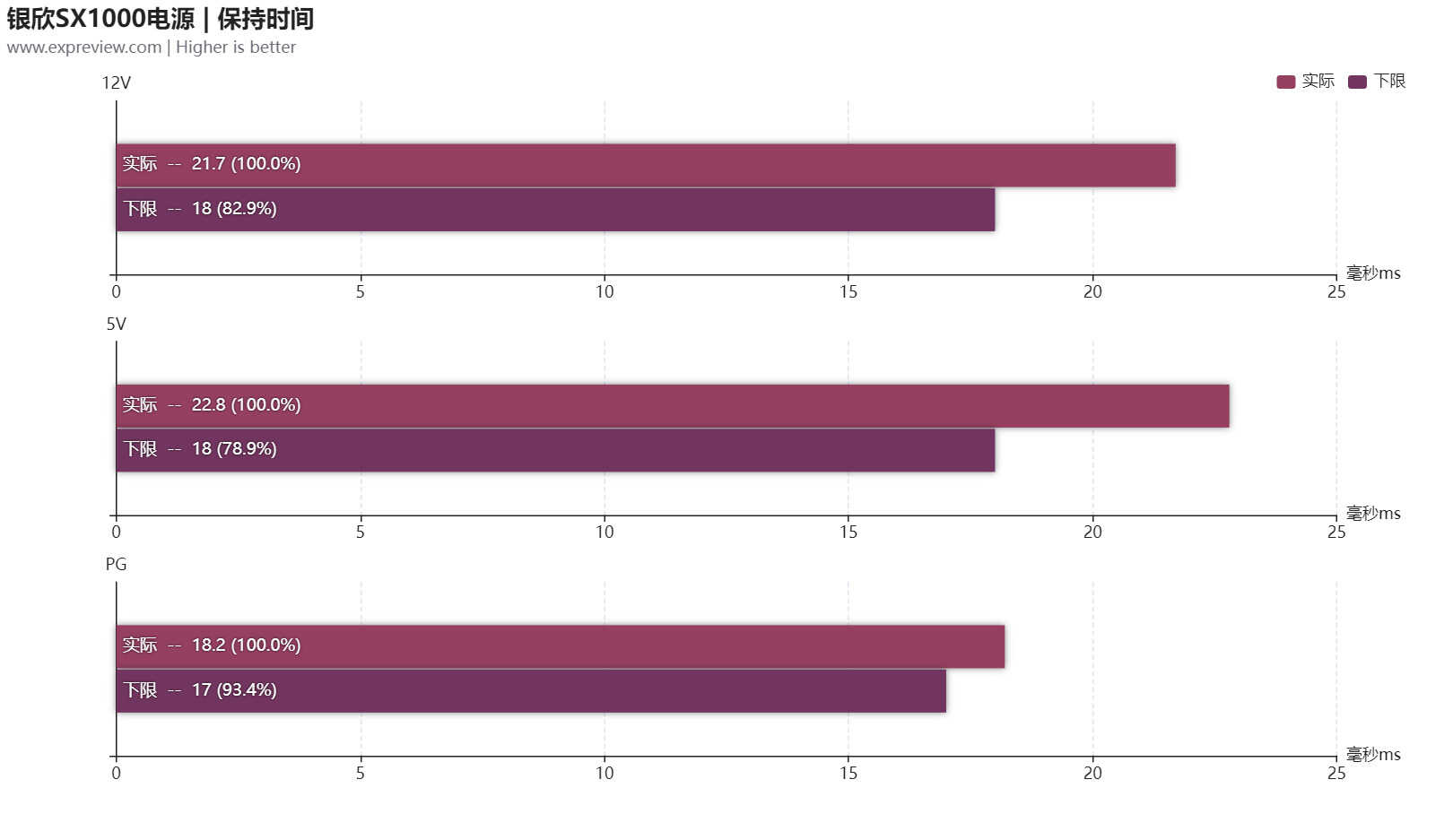

对于+12V和+5V,合格的标准是保持时间等于或者大于18ms,Power-OK(或者称PG,Power-Good)时间应该等于或者大于17ms。银欣SX1000电源的+12V保持时间为21.7ms,+5V为22.8ms,Power-OK为18.2ms,三项保持时间全部达标,但余量并不多。

银欣SX1000电源点评

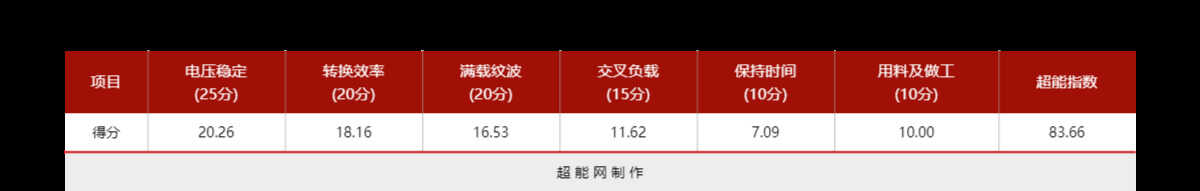

按照我们目前的评分标准,银欣SX1000电源的超能指数为83.66分,属于优秀级别的电源产品,适合使用主流以上级别迷你平台,而且对电源性能有一定追求的玩家选用。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第70张

单纯从电气性能来看,银欣SX1000电源称不上出类拔萃,但综合表现确实没有值得挑剔的地方,不仅仅是有高达1000W的额定功率,而且在转换效率、电压稳定性以及输出纹波等方面都有优秀的表现,而且标配的模组接线还用上了16AWG规格的线材,再加上其全日系电容的用料,对于追求高性能迷你平台的玩家来说确实是一个值得信赖产品。

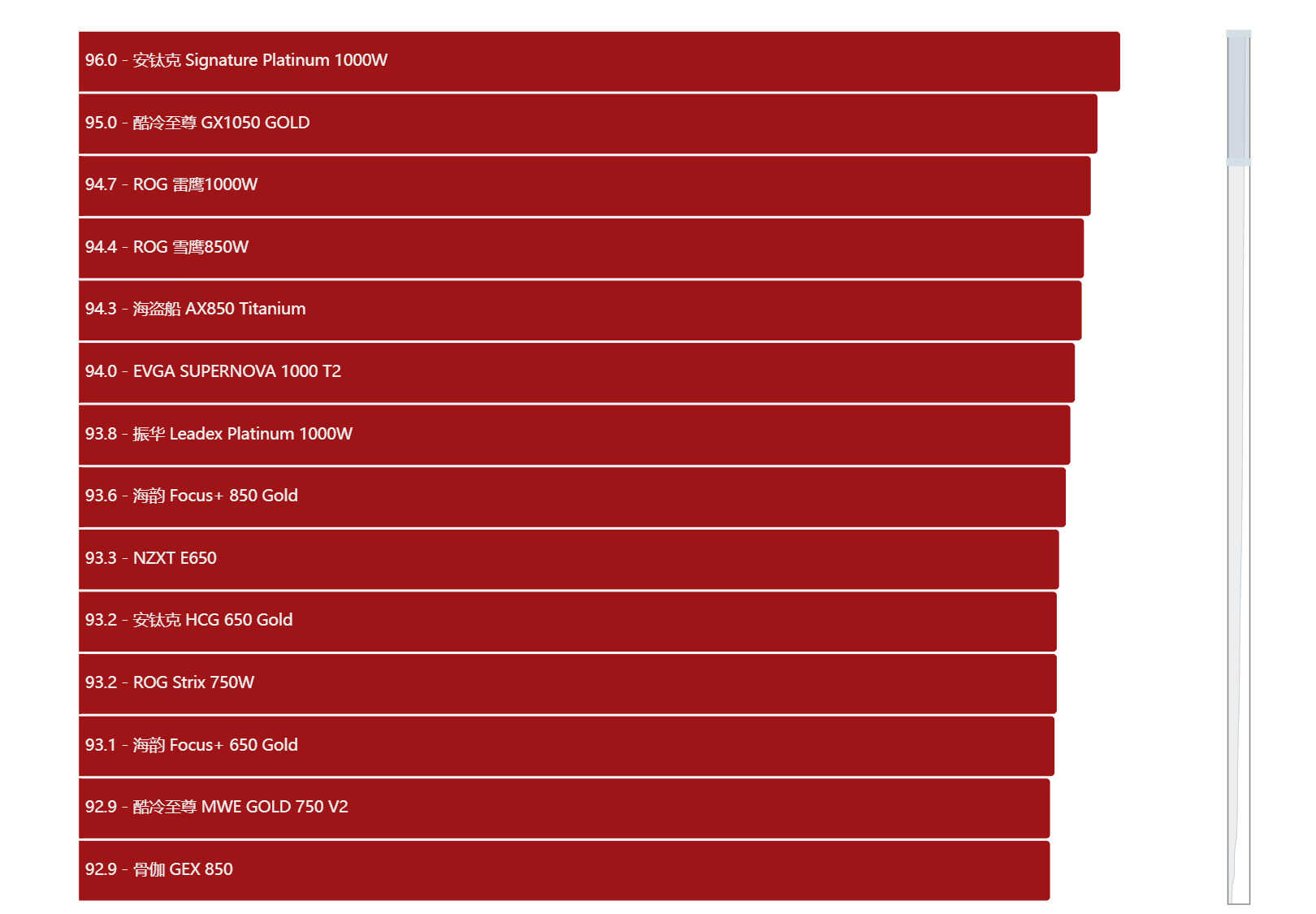

电源迷你天梯榜 (完整电源天梯榜)

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第72张

按照银欣方面的定价,SX1000电源的售价是人民币1999元,可享受7年质保服务。这个价格确实不是那么容易让人接受,但千瓦级的SFX-L规格电源对于技术实力的要求与ATX规格电源不可同日而语,银欣SX1000电源确实是物有所值,只是对玩家的钱包会有一点考验而已,如果你确实有这方面的需求,它仍然是当前的不二之选。

银欣SX1000电源评测:当前体积最小的千瓦级SFX-L电源 第74张

√ 优点:

- 80Plus铂金认证

- 输出纹波控制优秀

- 输出电压稳定

- 支持低负载低温风扇自动停转

- 7年质保

X 缺点:

- 内部元件略显拥挤
