大家好，这里是一涛说电脑，今天给大家讲讲关于监控的一些事。本篇属于长篇技术教学，有精通的朋友请绕路，有不懂或者不精通的朋友请耐心看完或多或少都有些许收获。

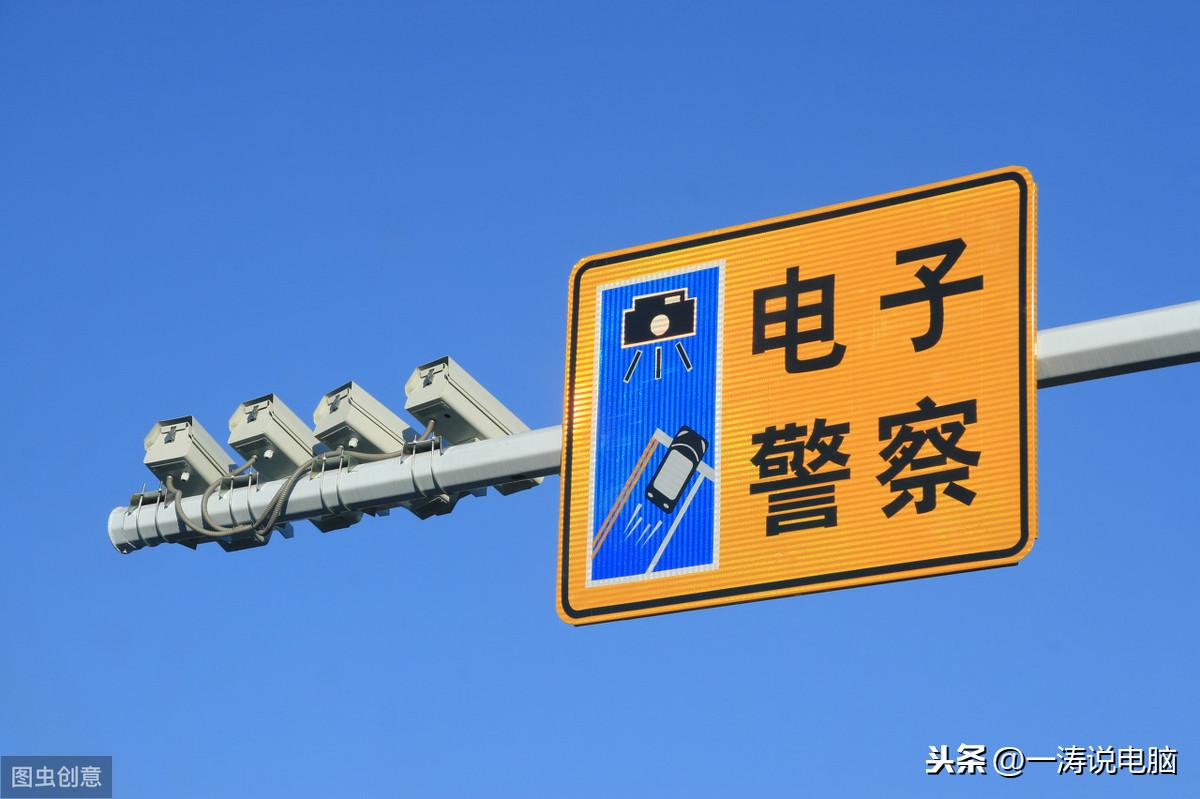

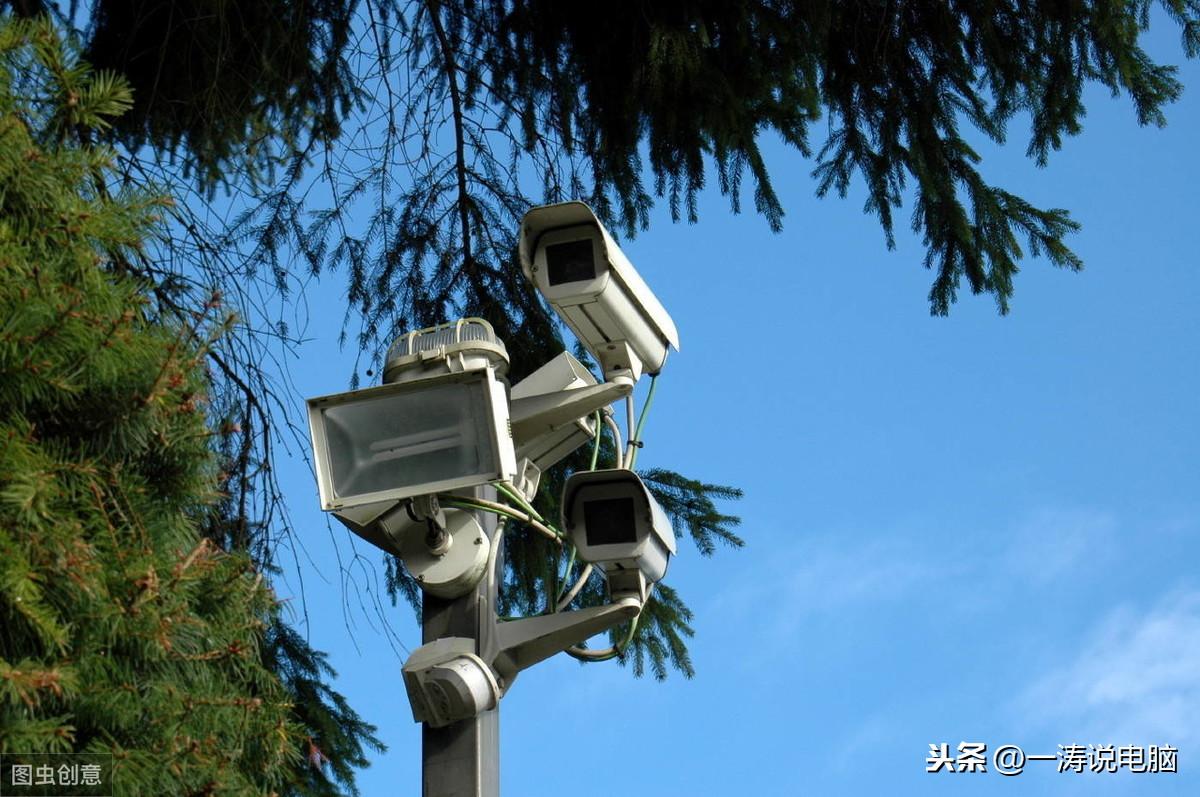

交通监控

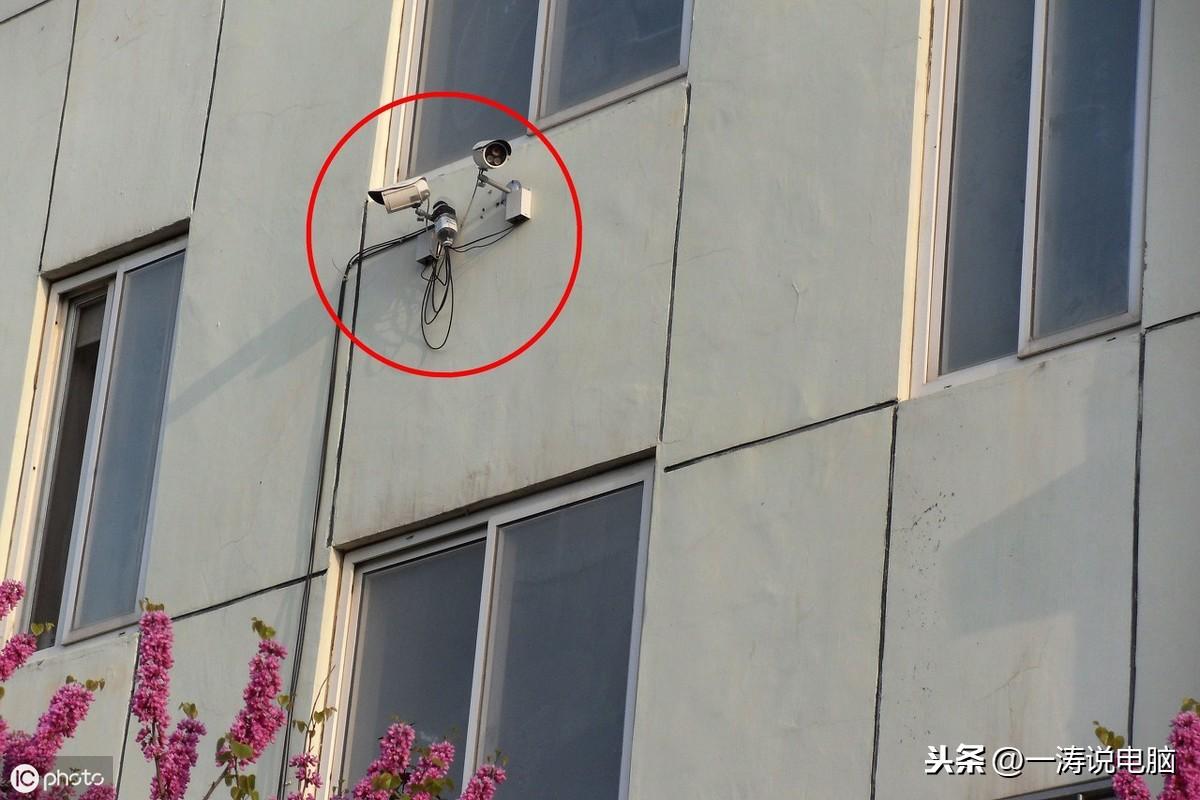

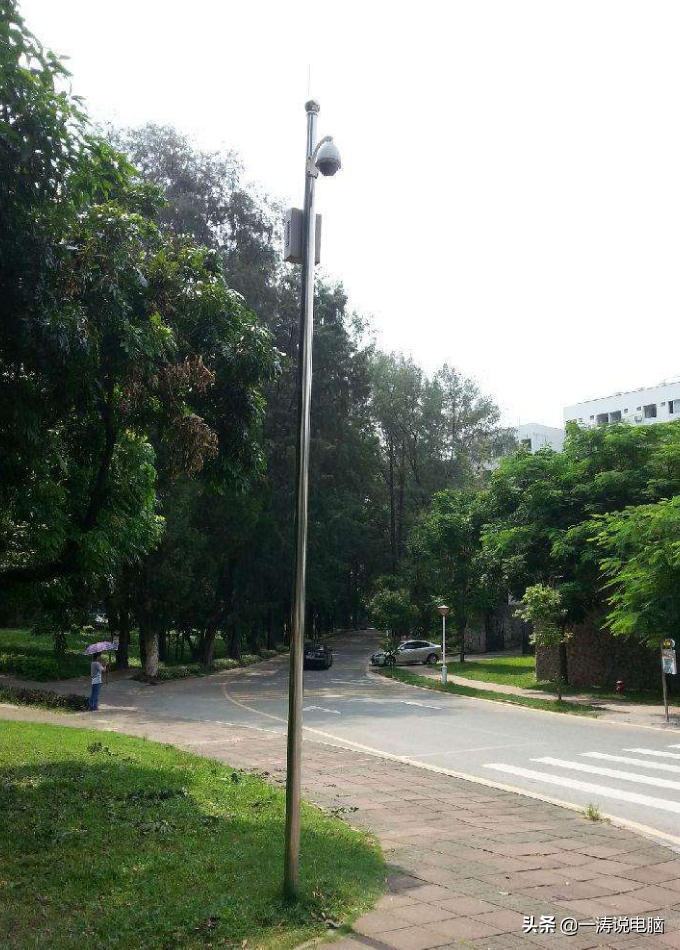

治安监控
小区监控

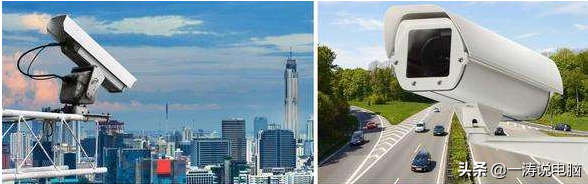

说到监控，大家已经非常熟悉了吧，大街小巷满街都是，我们在大街上看到有交通监控、治安监控，还有小区的安防监控。今天就给大家分享一下如何安装常规监控。监控分为模拟信号，和数字信号，现在多数都是使用的数字信号，而逐渐模拟信号将会淘汰。今天主要讲解数字信号监控安装。首先需要了解一下，常用的监控器材。
监控常规设备和常规辅材：

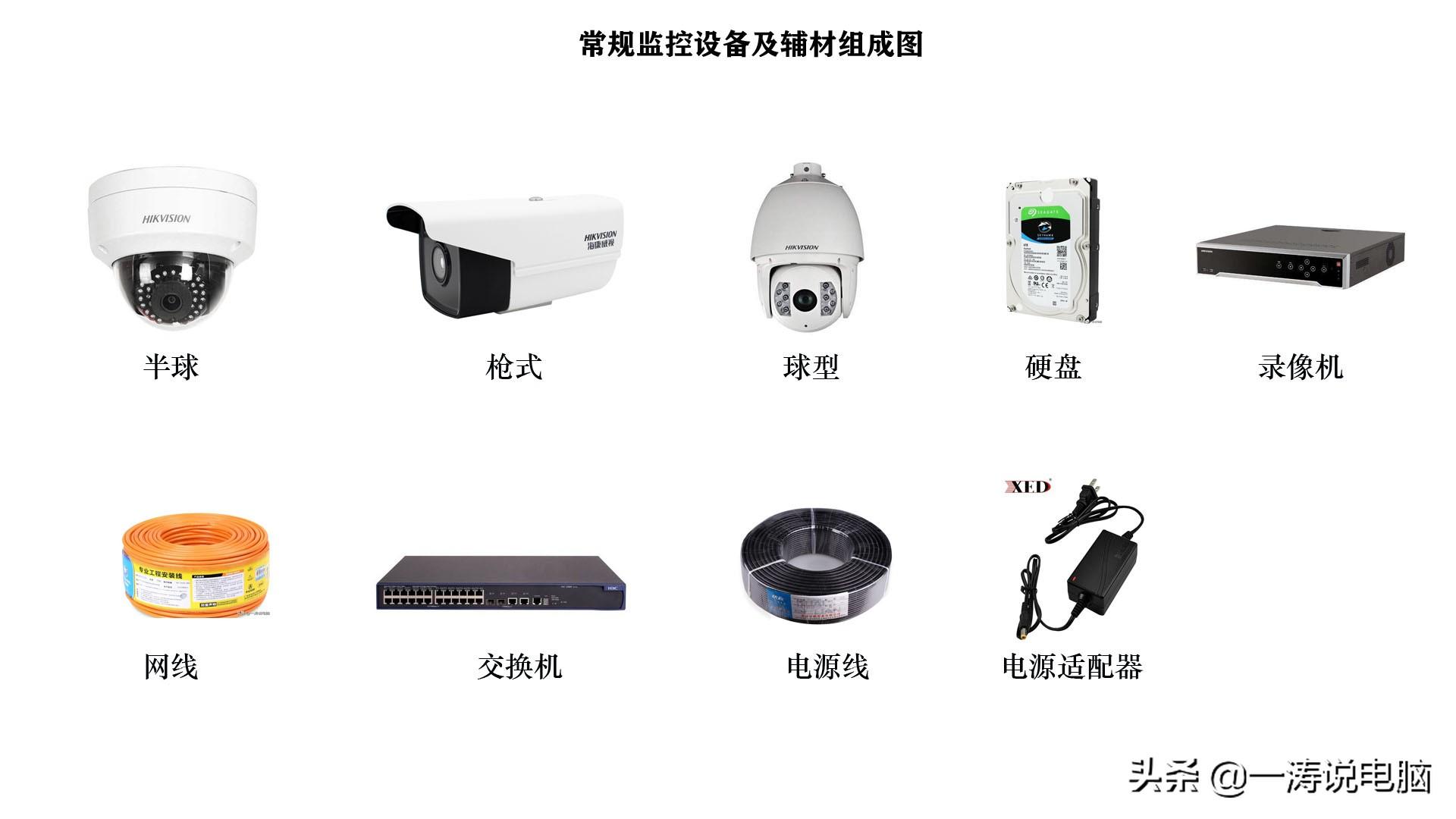

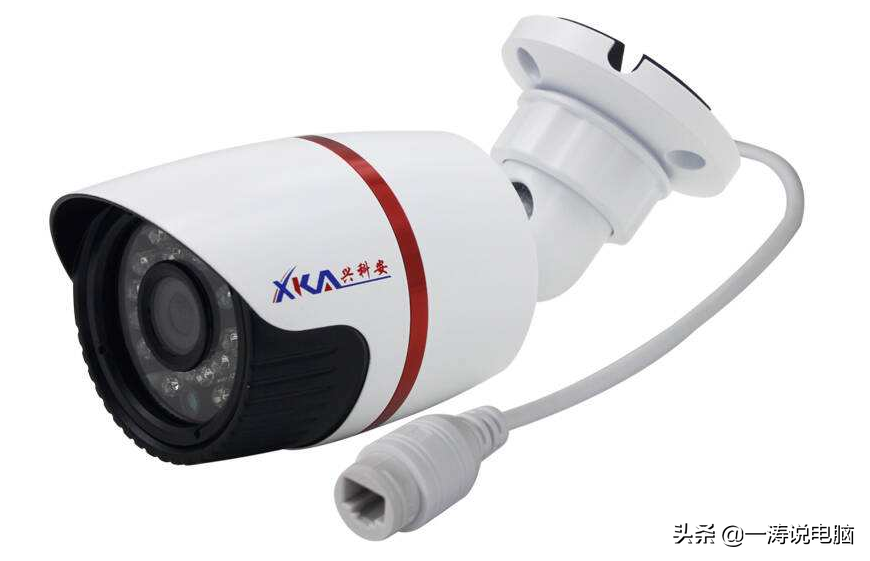

常见的监控需要用到的设备有：摄像头、交换机、硬盘录像机、监控硬盘。常规监控会用到的辅材有：网线、电源线，电源适配器。为了让大家可以更加直观了解，我特地为大家做了一张图，请大家看下面图片。

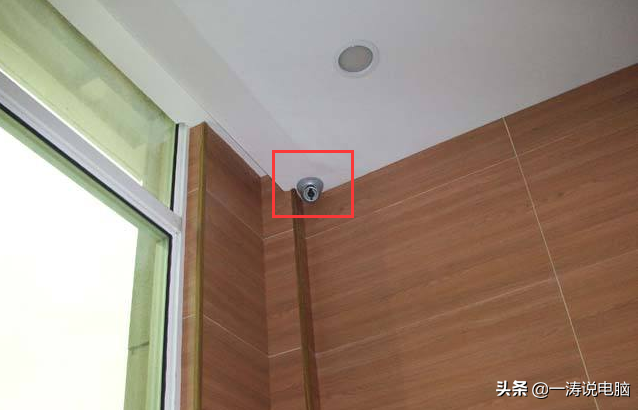

半球摄像头：就是形状是个半球。半球式摄像头体积小巧，外型美观，适合与办公场所如公司以及装修档次高的场所使用。最大的特点是美观且易于安装。
重点：摄像头参数
为了大家能快速的理解，这里并没有采用比较专业的解释，而是采用了大家通俗易懂的解释。
1.摄像头的像素，例如：200万像素或者400万像素，大家可以这样理解，这个跟手机摄像头一样像素越高成像清晰度就越高。
2.摄像头焦距：摄像头还有一个重要的参数就是焦距，这里我拿人的眼睛来比喻，看得宽就看不远，看得远就看不宽。焦距一般有3.6MM 6MM 8MM 12MM 16MM这几个是最常用的角度和距离成反比角度越大距离越近 3.6毫米镜头是67.4度距离15米 6毫米镜头是42.3度 距离是20米 8毫米镜头是32.6度 距离是25米 12毫米镜头是22.1度 距离是40米 16毫米镜头是 17.1度 距离是60米，3.6MM一般用于监控收银台，酒店前台，保险柜等或者其他重点小范围区域。在不同场景使用不参数的摄像头。

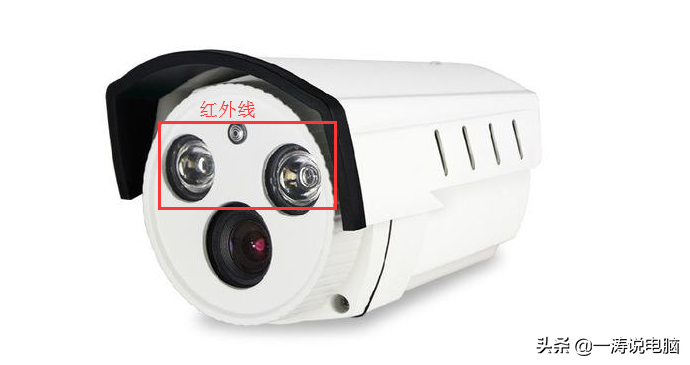

3.红外线：现在的摄像头一般都带有红外线，红外线是用来补光用的，当光线不足的情况下摄像头会自动打开红外补光，红外线应用于最多的就是晚上，在完全无光源的情况，摄像头通过红外线补光可以捕捉到一定的画面，这就是红外线的作用。（以前的摄像头红外晚上一般会有一个红点，现在技术进化了没有红点了）

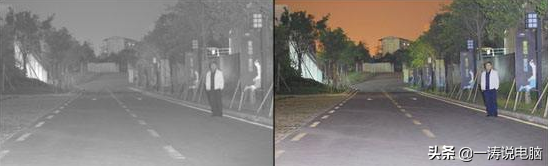

左图为晚上无光源红外线补光后的效果，右图为正常采光效果
在介绍完摄像头，接下来在继续介绍录像机，同样也是重点。
重点：硬盘录像机参数
之所以叫硬盘录像机，是因为要把硬盘装进录像机里面，通过硬盘来储存录像数据，所以取名叫硬盘录像机。下面先介绍一下如何安装硬盘到录像机。

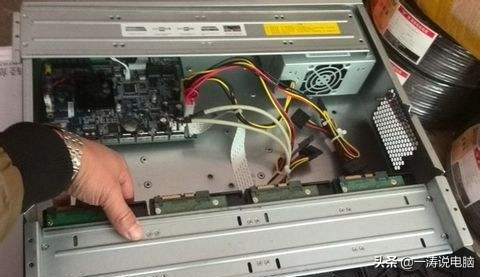

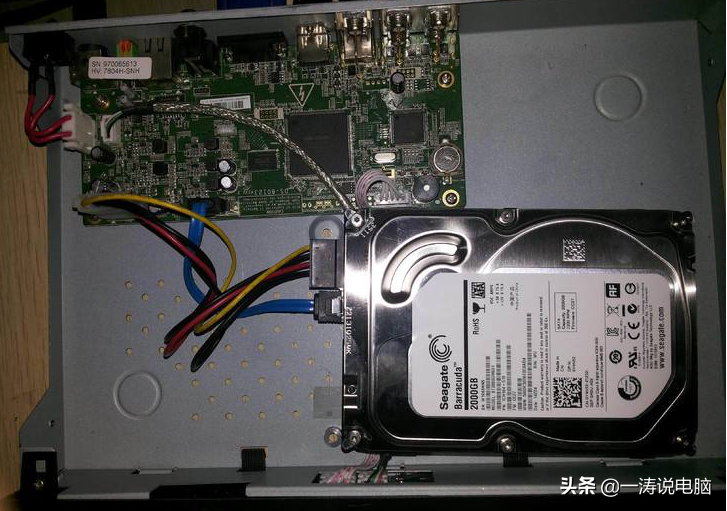

安装硬盘
硬盘录像机分为：4路、8路、16路、32路，这是市场上常见的，还有一些不常见的64路、128路等。这个其实很好理解，4路就是只能安装4个摄像头，8路就是只能安装8个摄像头，以此类推。（注意：一定要选择好路数，否则只能更换录像机，例如：你选择了4路录像机，但是在中途你要安装5个摄像头，这时只能选择更换8路录像机，别无选择，因为这是厂家在出厂都设置好了的，是无法更改的，千万别动歪注意没用的）除了路数，硬盘录像机还有一个重要参数就是盘位，什么是盘位呢，就是能安装几个硬盘，一般市场上常见的有，1-16盘位，就是最多可以安装16个硬盘。在实际安装中我们需要得到摄像头码流和储存天数，才能计算出具体需要多大的硬盘和用几盘位的录像机，在后面我会教大家怎么计算，这里先理解一下意思。（注意：这里的盘位和路数是一样的，是不能添加的，所以一定要计算精确，否则唯一的办法就是换更大容量的硬盘。）
接下来，在说说关于网线的事
数字监控肯定是少不了网线的，网线在监控中的作用也是至关重要的它承担着数据传输的重大责任，所以网线的质量必须要过关，不然会严重影响监控系统的整体质量。（在实际操作中网线用太好成本太高，用太差传输可能成问题，建议监控中使用：五类网线，属于中等）

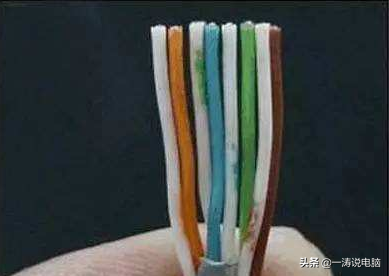

网线头子的接法：
T586B
T586B
T586A（586A)，并不是网线的网头制作标准之一，正确的是T568B(568B)。
市场上常见的网线类型
四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输，主要用于基于令牌的局域网和 10BASE-T/100BASE-T。
五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。
超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR)和信噪比（StructuralReturn Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。
六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。
六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。
超六类线：超六类线是六类线的改进版，同样是ANSI/EIA/TIA-568B.2和ISO 6类/E级标准中规定的一种非屏蔽双绞线电缆，主要应用于千兆位网络中。在传输频率方面与六类线一样，也是200～250 MHz，最大传输速度也可达到1000 Mbps，只是在串扰、衰减和信噪比等方面有较大改善。
七类线：该线是ISO 7类/F级标准中最新的一种双绞线，它主要为了适应万兆位以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了，而是一种屏蔽双绞线，所以它的传输频率至少可达500 MHz，是六类线和超六类线的2倍以上，传输速率可达10 Gbps。
网线最好使用知名品牌，避免出现一些问题，不要使用一些不知名的品牌。
下面接着介绍交换机
交换机分为：百兆和千兆以及万兆交换机，常规情况下我们只能用到百兆和千兆，在不同环境使用不同的交换机，后面我会详细介绍。交换机的作用就是：通俗易懂的说法就是网络扩大器，也可以理解为网络中转端。

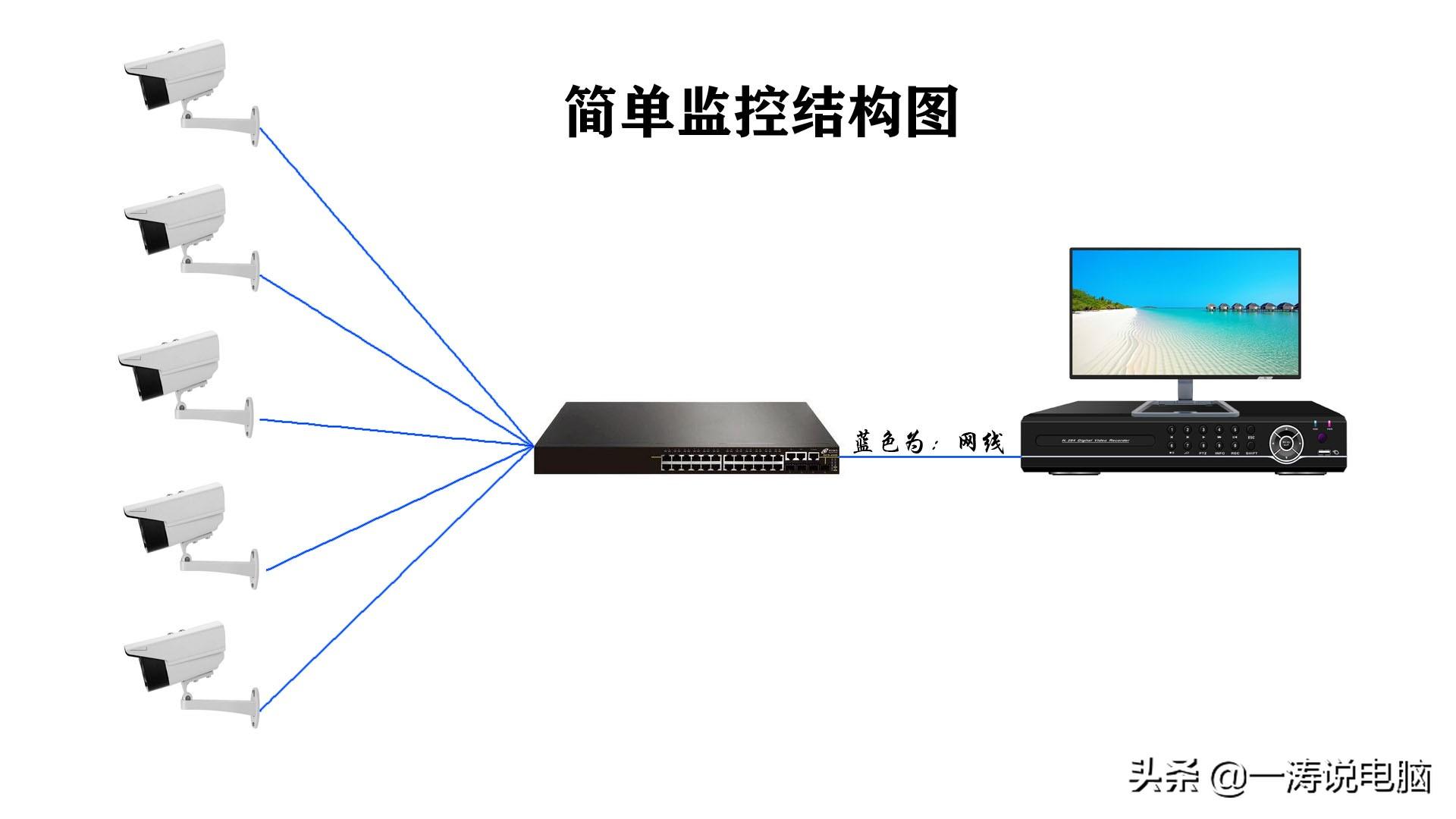

上面就介绍完了主要设备和一些主要的辅材，下面主要开始讲解如何安装监控。我先用一张图来介绍一下设备连接情况和一些注意事项。
电源适配器

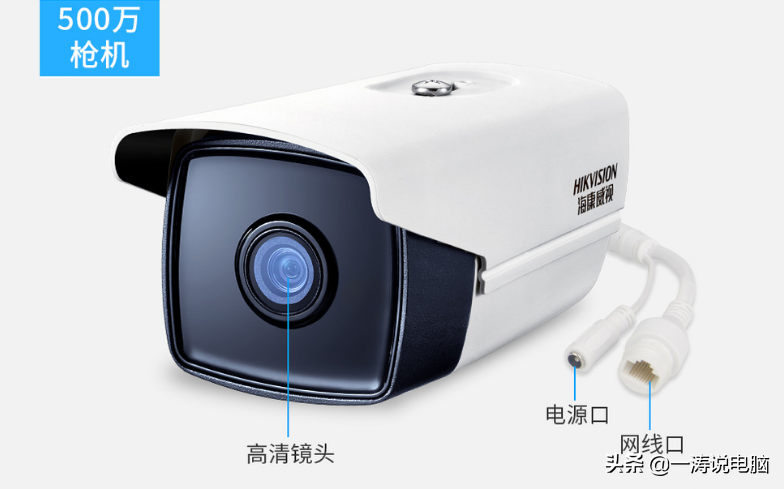

摄像头的接口有两个，一个网络接口和一个电源接口，刚才已经讲了网络接口，下面讲讲如何接电源，如果摄像头旁边有通电的插座直接插上，然后连上摄像头上的3.5接口就可以了。但是在很多场景下，摄像头旁都没有插座，这时我们需要剪断电源适配器带有插头的那一端，然后中间用电源线进行延长。
重点同时也是知识点：只能剪断带插头的那一端，3.5接口的这端千万不能剪，因为变压后就剩下12V了，你如若还延长，最后到了摄像头哪里，根本就不够电压，导致摄像头无法正常工作，所以只能剪断带插头的那一端。
上面说到了电源线，这里普及一下电源线的知识点：监控很多情况下都用0.5平方和0.75或者1.0平方的电源线，电源线是可以串连的，0.5平方的线大概可以承受600瓦左右，我们用的适配器是12v2A=24瓦，600/24=25，也就是说0.5平方电源线大概可以支撑25个摄像头电源，以此类推，根据不同场景使用不同规格的电源线。
标准POE供电方式：
上面我只讲了200V直供，给摄像头供电，这里讲一下POE供电方式，我们如果用百兆就只会用到1236来传输数据，剩下4578可以用来供电，如果是选择用POE必须具备以下条件
POE摄像头

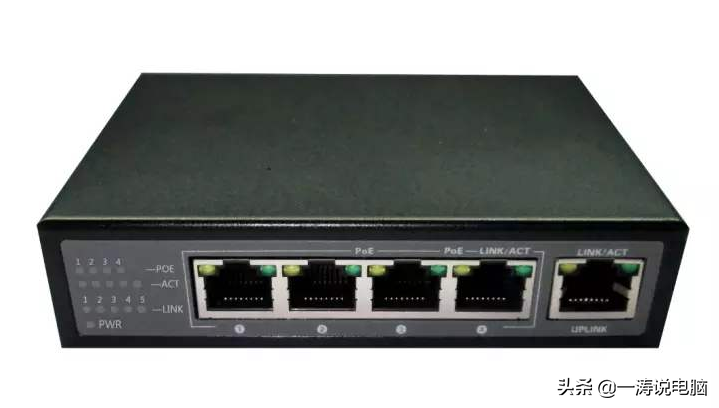

POE交换机

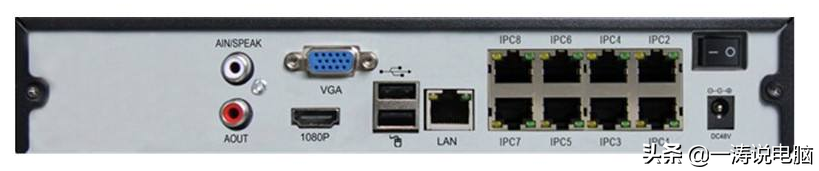

POE录像机
1.摄像头支持POE供电
2.POE交换机
3.录像机直接POE
POE供电优势：一根网线既能传输数据又能供电，就不用单独在拉电源线了，适配器也不用了，其主要是设备支持。
组建方式：摄像头直接到录像机，中间无需交换机，或者是录像机不支持POE，这时会用到POE交换机给摄像头供电，3者间根据场景使用。
出了POE还有集中供电，这里就不讲了，因为实际操作中集中供电并不是很实用。
百兆和千兆交换机使用场景

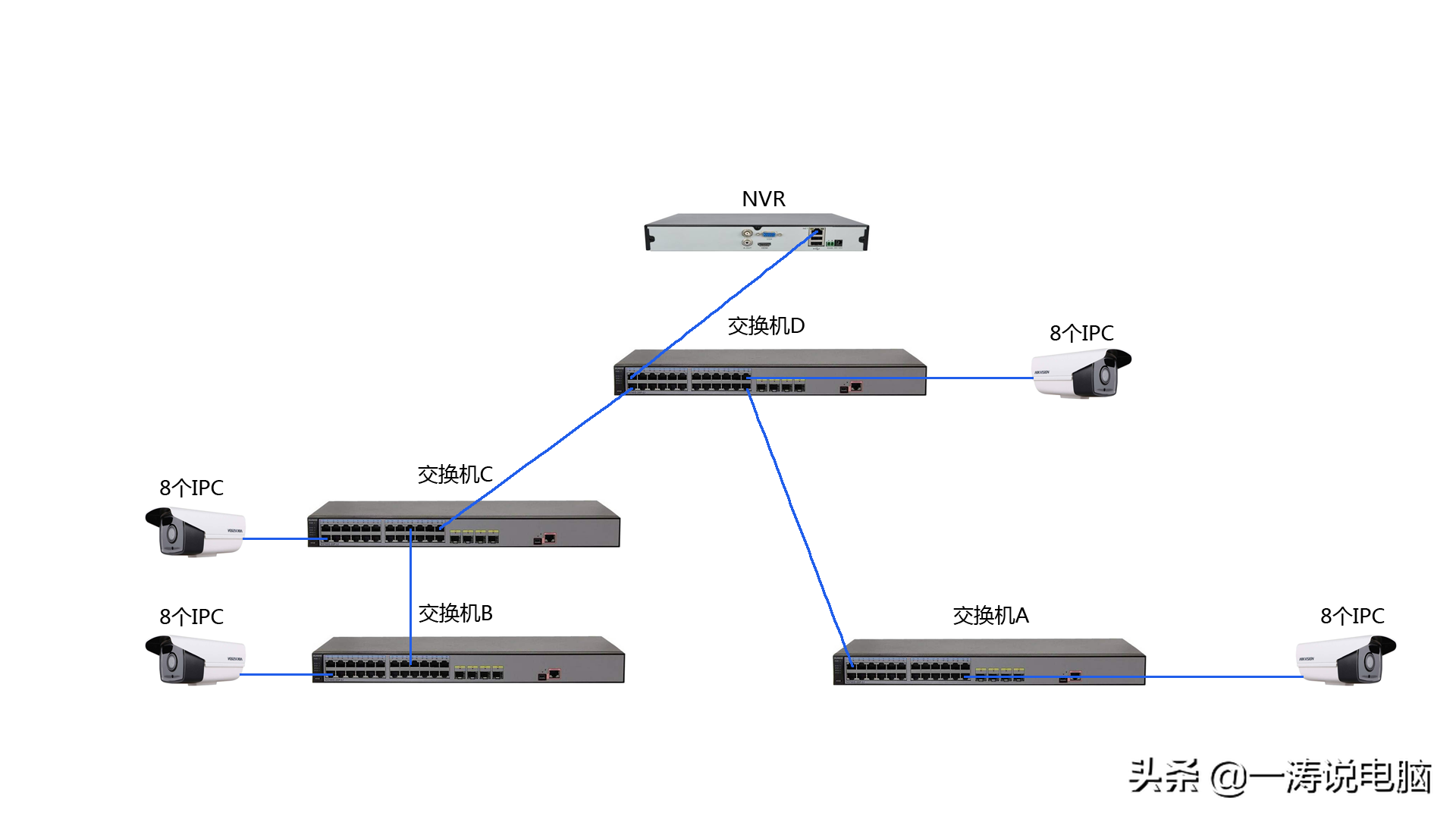

在不同环境使用不同的交换机，都知道交换机分为百兆和千兆交换机，那么在什么情况下使用百兆，在什么情况下使用千兆，请大家看下图。
要想知道交换机能带动多少个摄像头，我们得知道摄像头的码流（主码流+子码流），网络摄像头有个峰值带宽，只有在其峰值带宽下才能保证摄像头的稳定运行，通常数字监控的峰值带宽=码流*取流路数（其实就是IPC数量）*1.2，交换机的实际使用带宽建议不要超过端口的最大速率的70%，也就是百兆不超过70M，千兆不过超过700M。
通过上图可以看到，每个交换机都连接了8个IPC，我们假设每个IPC主码流4M，子码流0.5M，那么就是4.5*8*1.2=43.2M，所以A,B交换机都可以用百兆，而C和D都需要用到千兆交换机，因为C=43.2+43.2=86.4,已经操过了70M，D=43.2+43.2+43.2=129.6。

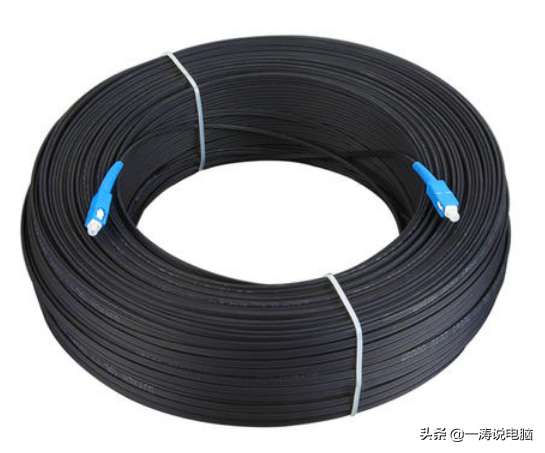

光纤的使用
特点：成本低，传输快
光纤的传输方式分为：多模光纤和单模光纤，多模光纤传输距离较短，单模光纤传输距离较长可以传输几十公里。一般情况下监控使用单模光纤较多。
用几芯的问题：一般情况下有几个终端就需要几芯，但实际方案设计和施工时会考虑冗余，所以多会每个终端用两芯，入要考虑成本也可以采用整个线路冗余1-2芯，比如说你有三个光纤接入交换机，就需要有三芯（实际要用四芯的光缆），因为除了一芯光纤之外，基本没有单数芯数的光缆，如：三芯、五芯等，当然也不是绝对一光芯只能接一个终端设备，也可以在一根光芯上串联多台终端，但这需要多次熔接，光衰较大，不能实现远距离传输。

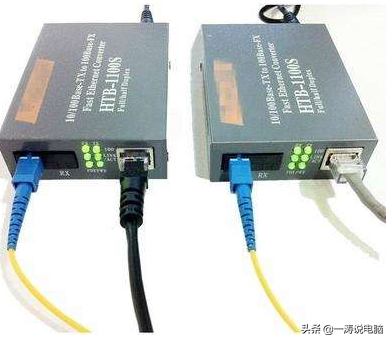

光纤收发器：听名字叫收发器，所以就是一边发另一边收，收发器是一对使用，不能单个使用
光纤拉好后，需要用尾纤蓉纤然后连接收发器进行数据传输
光纤收发器

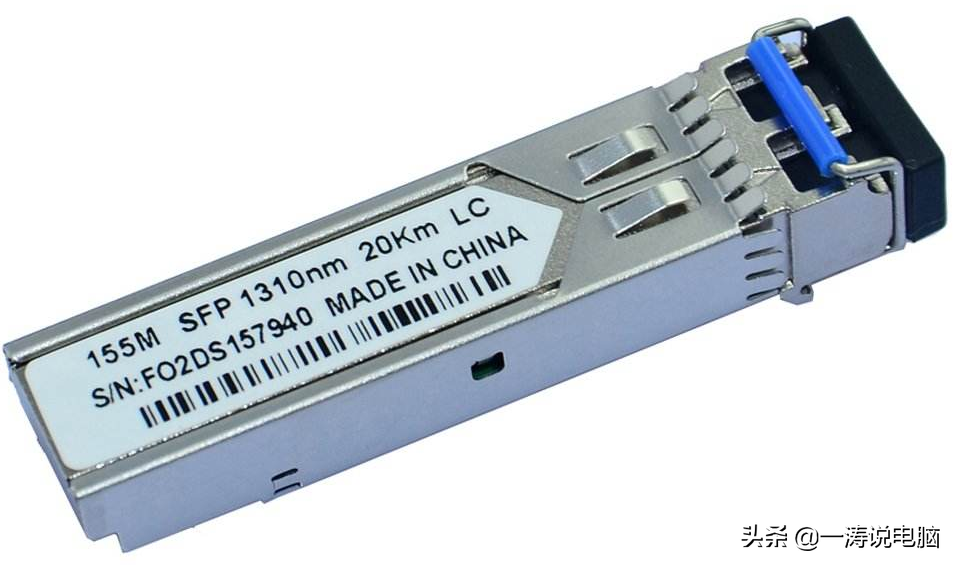

光模块

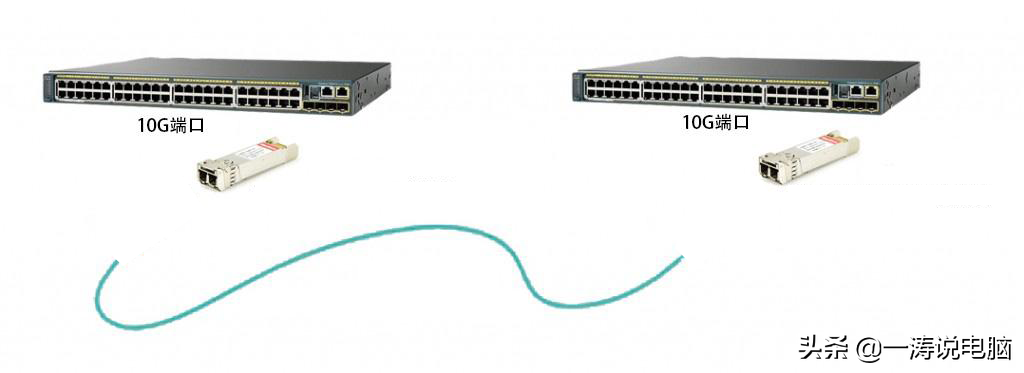

光模块接入方式
光模块是用在交换机支持的情况下，直接连接到交换机接口，这样可以不使用光纤收发器了。如果交换机不支持，就必须使用光纤收发器。
在光纤这个环节，大概给大家介绍了一下，如果介绍太详细会引发篇幅过长，如果没能理解，请大家在问一下度娘，在此给大家说声抱歉！

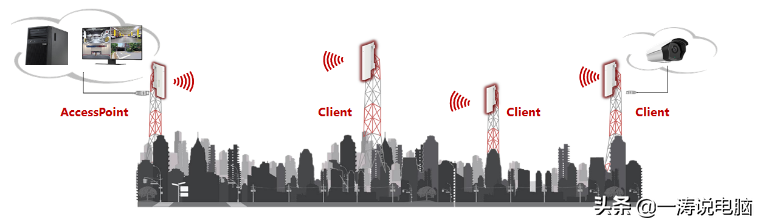

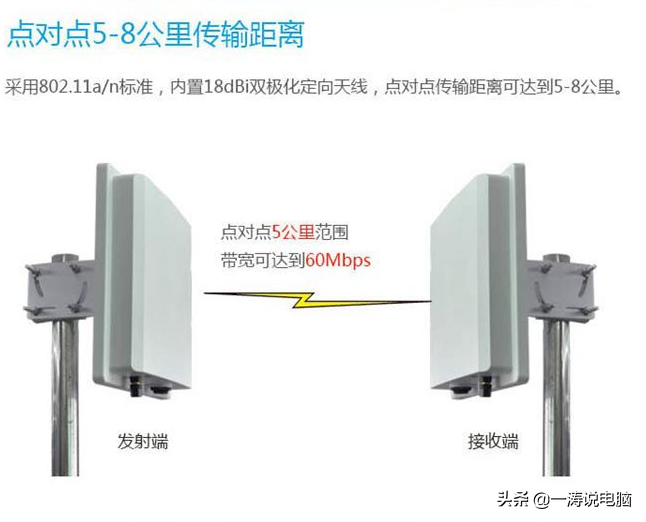

无线网桥的使用
这里有TP-LINK 的设置方法，大家可以参考
H.264
计算方法：在计算前我们必须知道摄像头的码流是多少，包括主码流和子码流一起，才能精确计算。
公式如下： 码流×3600×24÷8÷1024÷1024=一天
码流是以秒为单位计算的，因此容量也要用秒来进行换算
3600=1小时
24=1天24小时
8=字节
换算G就要除以1024
换成T 还要再除1024
结果就是1天所需的容量，如果是储存一个月，就在乘30就行了，以此类推。
举例：
8个300W的IPC，主码流3MB，子码流0.5MB
3.5MB/s换算过来就是3584kbps
（3584*3600*24/8*1024/1024）*8=295.3GB
H.265
H265，在保证清晰度的同时，其实就是压缩了码流，所以相对比起H.264降低了一半的储存空间
拿上面的例子来举例：
H.264（3584*3600*24/8*1024/1024）*8=295.3GB
H.265（3584*3600*24/8*1024/1024）*8/2=147.65GB
好了，这里是一涛说电脑，如果大家还有什么不懂请留言交流，今天的分享先到这里，我们下期不见不散。
