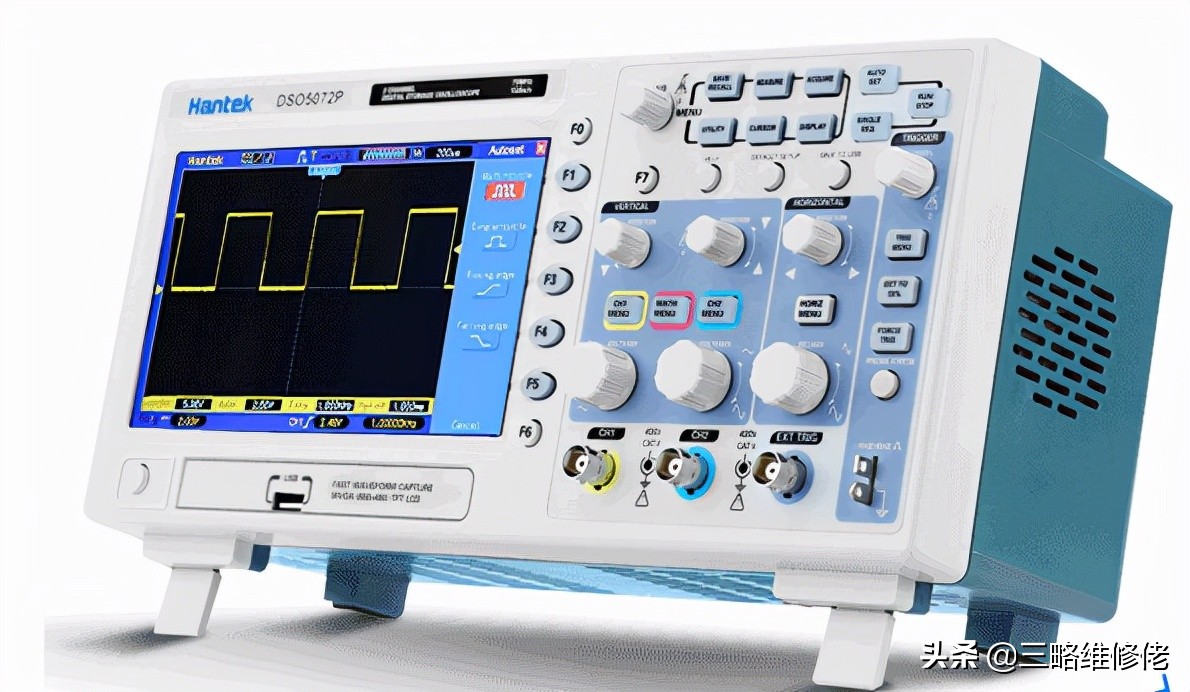

这是一台数字示波器，主要由显示屏，键控区域和探头连接区域组成，

数字示波器使用入门教程 第2张

数字示波器使用入门教程 第4张

数字示波器使用入门教程 第6张

数字示波器使用入门教程 第8张

数字示波器使用入门教程 第10张

数字示波器使用入门教程 第12张

数字示波器使用入门教程 第14张

数字示波器使用入门教程 第16张

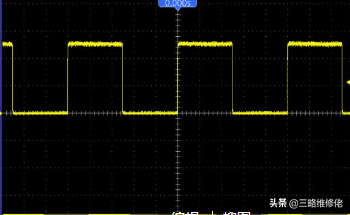

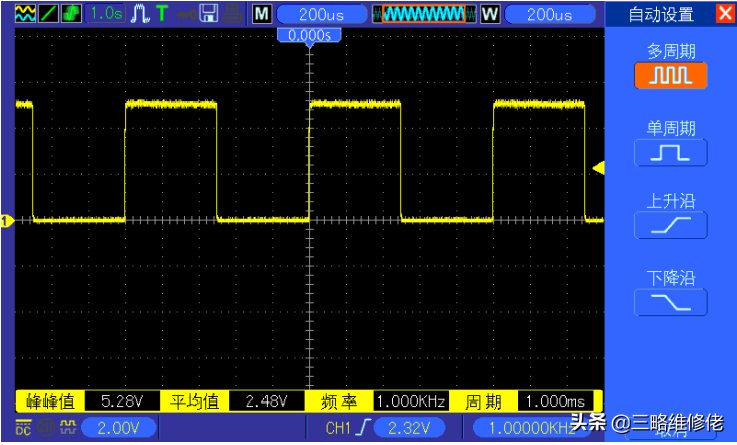

再看水平方向波形周期宽度占2格，通过计算，该信号水平波形周期为500.0usX2格=1000us。

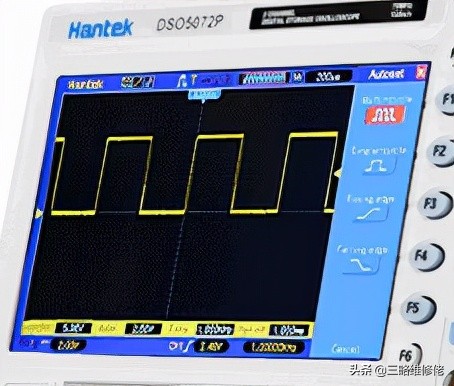

显示屏右侧显示的是示波器当前设置的工作状态，波形的类型，探头的设置，打开不同的菜单，显示的内容不同。

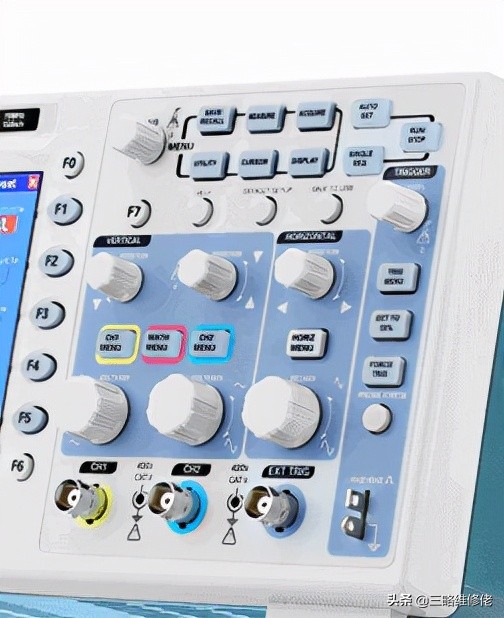

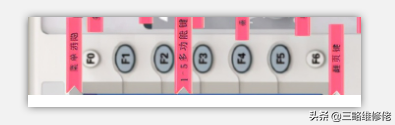

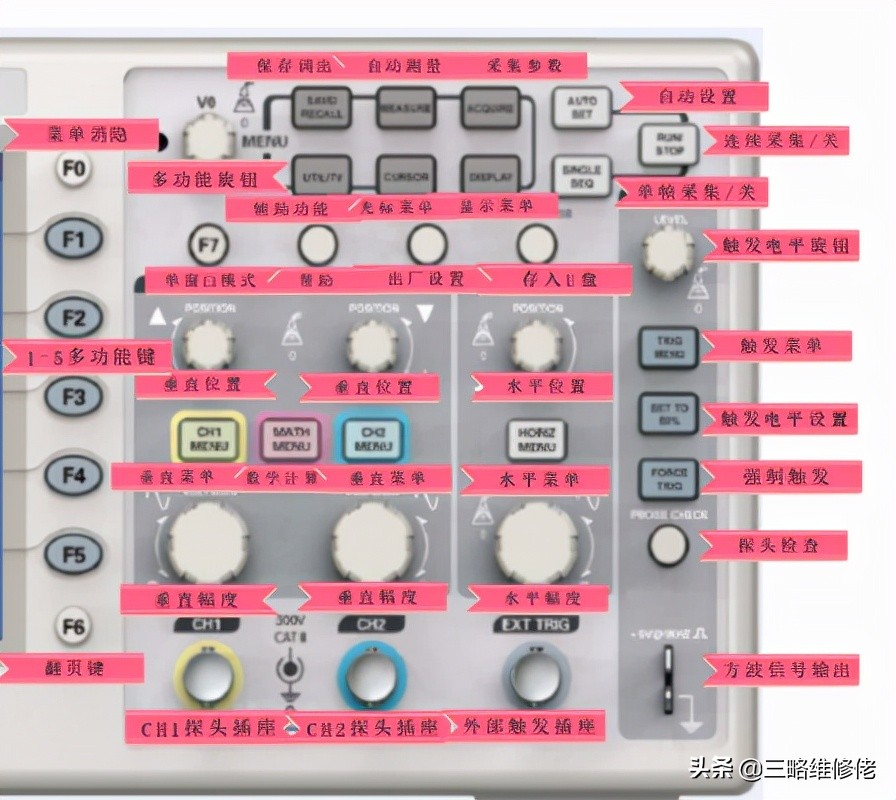

示波器键控区域，键控区域设置有菜单键，菜单功能区，触发控制区，水平控制区，以及2个通道的垂直控制区。

数字示波器使用入门教程 第18张

数字示波器使用入门教程 第20张

数字示波器使用入门教程 第22张

数字示波器使用入门教程 第24张

数字示波器使用入门教程 第26张

数字示波器使用入门教程 第28张

数字示波器使用入门教程 第30张

数字示波器使用入门教程 第32张

数字示波器使用入门教程 第34张

数字示波器使用前分为2个步骤，

1：将电源线的一端插入数字示波器的供电接口上，将电源线另一端插入电源插座

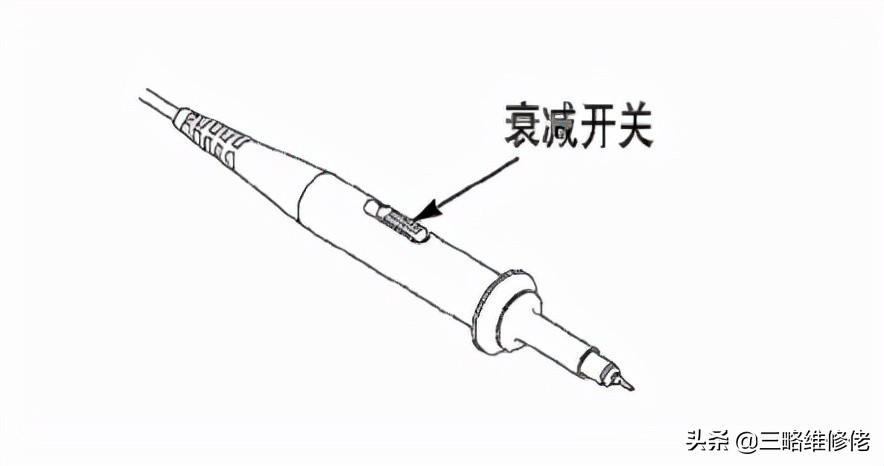

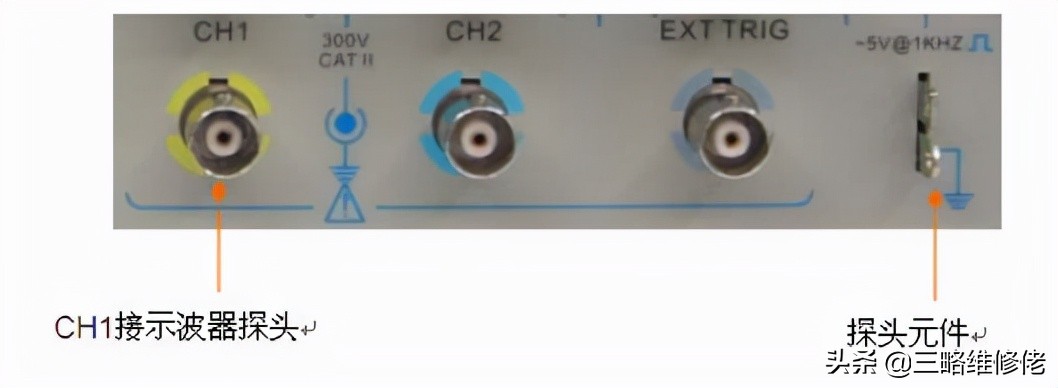

2：将测试探头上的衰减开关拨到10X挡，将探头测试线的接头对应探头插座后，再顺时针旋动插头座锁紧，

3：按下示波器电源开关，数字示波器一会儿显示开机界面，等几秒钟示波器进入工作界面，

4：进入工作界面后，选择一个通道，这里我们选择通道CH1，也可以选择CH2，按需选择。按下通道1开启键，通道1指示灯灯亮，表示当前通道1进入工作状态，

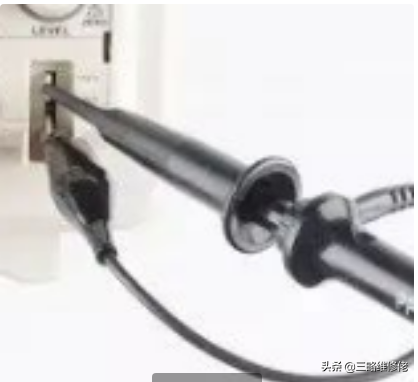

通道1开启后，测试一下1KH基准方波是否显示正常，将测试探头和地线连接在基准信号输出端，

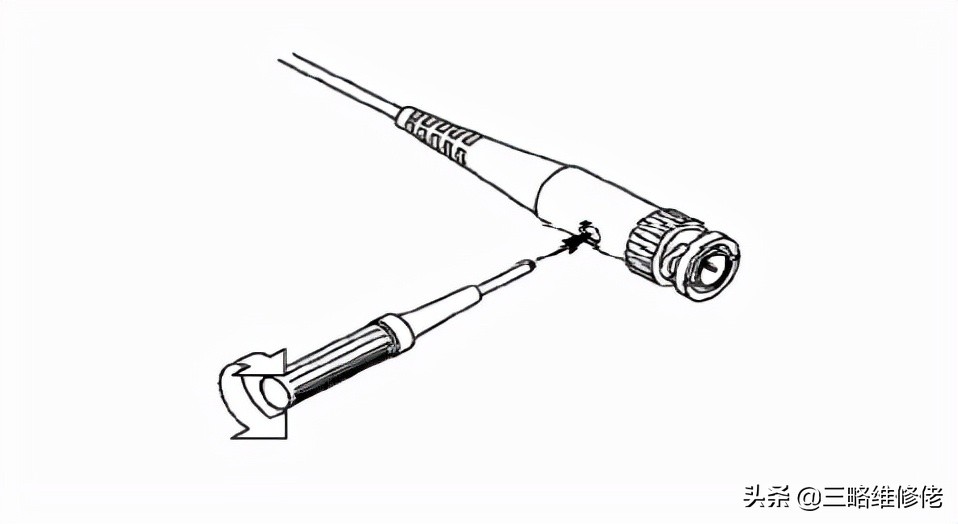

数字示波器使用入门教程 第36张

数字示波器使用入门教程 第38张

数字示波器使用入门教程 第40张

基准波形调节正常后，将探头从基准信号输出端口取下就可以对电路进行正常的测量工作了。

下面我们讲解一下示波器，两种常用测试功能的使用方法：

第一种功能：

[AUTO]自动设置功能，是常用最简便的功能：

如果你要观测某个电路中的一个未知信号，但是又不了解这个信号的具体幅度和频率等参数时，可使用这个功能，快速测出该信号的频率，周期和峰峰值，

1: 将示波器探头的衰减开关拨到10X位置，

2：按下CH1的【通道菜单】按钮，调节探头菜单为10X.

3: 将CH1的探头探针接到该电路的测试点上，

最后按下[AUTO]自动设置键，示波器对测试信号进行快速的自动设置后，就能在屏幕上显示出适中的信号波形和参数.这个功能省去了复杂的手动设置，如果你只是电器维修，不是设计人员，这个功能非常实用方便。

第二种功能：

[MEASURE]自动测量功能，也是常用最简便的测量功能：

示波器通过这个自动测量功能来测量显示大多数信号，如果要测量信号的频率，周期，峰峰值，平均值，上升时间和正频宽的波形与参数，可用按以下步骤进行测量：

1: 按下自动测量按钮[MEASURE]，显示自动测量菜单。

2: 按F6进入测量设定，按F1键，选定CH1。再旋转多功能旋钮，选定一个你需要测量的项目，红色箭头指向就代表选中，选中后回到测量界面就可以进行测量了。

如果要示波器显示单场静止的波形时，只要按下屏幕捕捉功能键，就能得到单帧静止波形图。并且要测量信号的频率，周期，峰峰值，平均值，上升时间和正频宽的波形与参数都在屏幕上完全显示。

以上是示波器入门使用方法，如有错误之处，望批评指正。
